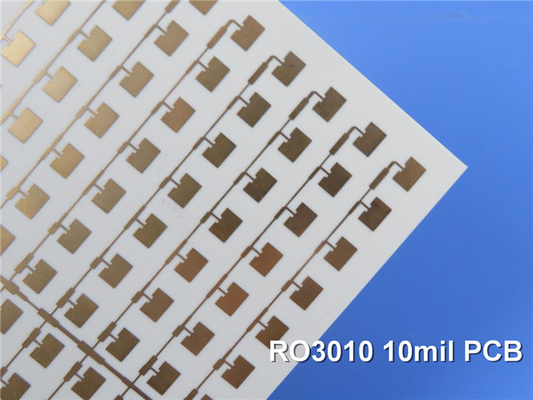

Rogers RO3010 PCB 2 strati spessi 10 mil doppi lati rame con immersione argento

Sbloccare PCB ad alte prestazioni con Rogers RO3010

Nel mondo dell'elettronica, in cui la miniaturizzazione e le prestazioni all'avanguardia sono fondamentali, i materiali delle schede di circuito hanno un ruolo cruciale nel realizzare il pieno potenziale dei dispositivi moderni.Una di queste soluzioni eccezionali è il Rogers RO3010 PCB, una scheda di circuito rigido a due strati che sta rivoluzionando una vasta gamma di applicazioni, dal radar automobilistico alle comunicazioni satellitari.

Il cuore del PCB RO3010 è il materiale avanzato RO3010, un composito PTFE ricoperto di ceramica che offre una notevole combinazione di proprietà elettriche, meccaniche e termiche.

D: Quali sono le principali caratteristiche elettriche del materiale RO3010?
R: Il materiale RO3010 vanta prestazioni elettriche impressionanti:

1. Costante dielettrica di 10,2 ± 0,30 a 10 GHz
2. Fattore di dissipazione di 0,0022 a 10 GHz
3. Queste specifiche garantiscono un'eccellente integrità del segnale e prestazioni a bassa perdita su una vasta gamma di frequenze.

Ma la sua potenza va ben oltre le sue caratteristiche elettriche: il suo basso coefficiente di espansione termica, che va da 13 ppm/°C nella direzione X a 16 ppm/°C nella direzione Z,garantisce un notevole livello di stabilità dimensionale che è essenziale per la miniaturizzazione del circuito e le interconnessioni affidabili.

D: Come si comporta il materiale RO3010 in termini di gestione termica?
R: Il materiale RO3010 eccelle nella gestione termica:

1. Conduttività termica di 0,95 W/mK, che consente un efficiente dissipo di calore
2. Alte temperature di transizione del vetro (Td > 500°C) per la resistenza alle temperature estreme
3. Intervallo di temperatura operativa da -40°C a +85°C

Questa stabilità termica, unita ad un'elevata temperatura di transizione vetrosa (Td > 500°C), rende l'RO3010 una scelta ideale per applicazioni che richiedono resistenza a temperature estreme.

La gestione termica è un altro aspetto critico in cui il materiale RO3010 brilla.consentire la progettazione di circuiti e componenti ad alta potenza in grado di funzionare in modo affidabile in condizioni difficiliQuesta efficienza termica è ulteriormente completata dal basso assorbimento dell'umidità del materiale di appena lo 0,05%, garantendo prestazioni costanti anche in ambienti umidi.

I vantaggi del materiale RO3010 non si limitano alla sua abilità tecnica; offre anche significativi vantaggi in termini di produzione e di redditività.I suoi prezzi economici e la sua idoneità ai processi di produzione ad alto volume lo rendono una scelta attraente per i produttori che cercano di bilanciare prestazioni e convenienza.

Quando si tratta del design del PCB RO3010, la configurazione a 2 strati offre una piattaforma versatile per una vasta gamma di applicazioni.con uno spessore finito di appena 0.32mm, rendendolo una soluzione ideale per disegni con spazio limitato.

D: Quali sono alcuni dei principali dettagli di costruzione del PCB RO3010?
R: Il PCB RO3010 presenta i seguenti dettagli di costruzione:

1. PCB rigidi a due strati con strati di rame di 35 μm
2. Spessore del cartone finito di 0,32 mm
3. 1 oz di peso di rame sugli strati esterni
4. Traccia/spazio minimo di 4/6 millimetri e dimensione minima del foro di 0,2 mm

Dalle applicazioni radar automobilistiche e dalle antenne satellitari di posizionamento globale ai sistemi di telecomunicazione cellulare e ai satelliti di trasmissione diretta,il PCB RO3010 è pronto a cambiare le regole di gioco in una vasta gamma di settoriDato che la domanda di soluzioni di circuiti stampati ad alte prestazioni, compatte ed economiche continua a crescere,il PCB RO3010 di Rogers si distingue come testimonianza del potere della scienza e dell'ingegneria dei materiali innovativi.
