RO3035 PCB a due strati: una soluzione ad alta frequenza per il radar automobilistico

Il PCB a due strati RO3035: Sbloccare le prestazioni ad alta frequenza per le applicazioni di nuova generazione

Mentre le industrie come le comunicazioni 5G, i radar automobilistici e i sistemi satellitari continuano a crescere, la domanda di circuiti stampati ad alte prestazioni è aumentata in modo significativo.Per soddisfare queste esigenze sono necessari materiali all'avanguardia e un'ingegneria precisa per fornire prestazioni affidabili in ambienti ad alta frequenza. ilRO3035 PCB a due strati, costruito conRogers RO3035 laminati di PTFE ricoperti di ceramica, è una nuova soluzione progettata appositamente per queste applicazioni, che combina proprietà materiali avanzate, eccellente stabilità termica,e prestazioni ad alta frequenza per soddisfare i requisiti dei progetti moderni.

In questo articolo, esploreremo lecostruzione,caratteristiche,prestazioni, eApplicazioniIl progetto è stato realizzato con l'aiuto di un gruppo di esperti specializzati nel settore dell'elettronica e dei circuiti a circuiti integrati.

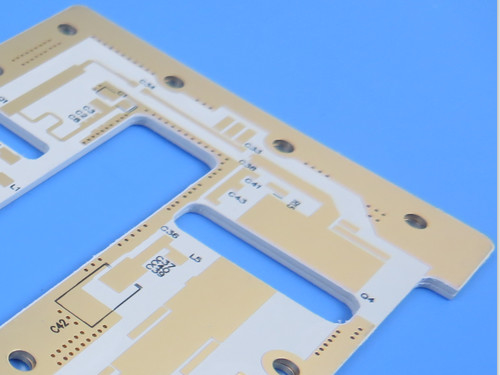

Che cos'è il PCB a due strati RO3035?

IlRO3035 PCB a due stratiè una scheda di circuito a alta frequenza progettata per applicazioni che richiedono precisione, affidabilità e stabilità termica.laminati Rogers RO3035, che sono materiali PTFE ricoperti di ceramica noti per le loro eccellenti proprietà elettriche e meccaniche.Serie RO3000, rendendoli ideali per applicazioni RF (radio frequenza), microonde e 5G.

Il PCB presenta unImpilazione rigida a due strati, un ultra-sottile5 ml di substrato, e un prodotto altamente resistentefinitura superficiale in oro per immersioneIn combinazione con processi di produzione avanzati, questo PCB offre le prestazioni e l'affidabilità richieste per le tecnologie all'avanguardia.

Specifiche tecniche

Ecco una ripartizione dettagliata delRO3035 PCB a due strati:

1. Costruzione di PCB

1. Materiale di base: Rogers RO3035 (laminato di PTFE ricoperto di ceramica)
2. Numero di strati: 2 strati
3. Dimensioni della scheda: 67,1 mm x 57,6 mm (2 tipi, 2 pezzi)
4. Spessore della tavola finita: 0,2 mm
5. Peso del rame: 1 oz (35 μm) per strato esterno
6. Traccia/spazio minimo: 4/5 mil
7. Dimensione minima del foro: 0,2 mm
8. Via spessore del rivestimento: 20 μm
9. Finitura superficiale: Oro immersionale (per una soldabilità e resistenza alla corrosione superiori)
10. Maschera di saldatura e filtro di seta: Nessuna (progettazione della scheda nuda per migliorare le prestazioni ad alta frequenza)
11. Prova elettrica: 100% di test prima della spedizione per garantire la qualità

2. PCB Stackup

Strato di rame 1: 35 μm

Rogers RO3035 Substrato: 5 mil (0,127 mm)

Strato di rame 2: 35 μm

Questo stackup fornisce un'eccellente integrità del segnale, basse perdite e impedenza stabile, rendendolo adatto per progetti ad alta frequenza.

3. Proprietà del materiale

1. IlRogers RO3035Il laminato ha le seguenti proprietà:
2. Costante dielettrica (Dk): 3,5 ± 0,05 a 10 GHz/23°C
3. Fattore di dissipazione (Df): 0,0015 a 10 GHz/23°C
4. Temperatura di decomposizione termica (Td): > 500°C
5. Conduttività termica: 0,5 W/mK
6. Assorbimento di umidità: 0,04%
7. Coefficiente di espansione termica (CTE):

• Asse X/Y: 17 ppm/°C
• Asse Z: 24 ppm/°C

Queste proprietà assicurano che la scheda funzioni in modo costante in ambienti ad alta frequenza e temperature estreme.

Caratteristiche chiave

Progettato per applicazioni ad alta frequenza

• Il PCB RO3035 è ottimizzato per applicazioni fino a30 ∼ 40 GHz, garantendo un'eccellente integrità del segnale con perdite minime.

Stabilità termica eccezionale

• Con untemperatura di decomposizione termica (Td)In caso di temperatura superiore a 500°C e bassa CTE, la scheda offre una maggiore stabilità dimensionale e affidabilità.

Finitura superficiale in oro per immersione

• Ilfinitura in oro per immersioneMigliora la saldabilità e la resistenza alla corrosione, garantendo l'affidabilità a lungo termine in ambienti difficili.

Produzione di precisione

• Il4/5 mil traccia/spazio- e0.2 mm dimensione minima del forosoddisfare le esigenze di progettazioni avanzate, fornendo precisione e coerenza.

Scalabilità per i progetti ibridi

• Il materiale RO3035 consente l'integrazione con altri materiali PCB, rendendolo ideale per i progetti ibridi a più strati.

Vantaggi del PCB a due strati RO3035

IlRO3035 PCB a due stratioffre diversi vantaggi che lo rendono la scelta preferita per gli ingegneri che lavorano su sistemi avanzati:

1. Prestazioni ad alta frequenza

• Ilcostante dielettrica stabile (Dk)- ebasso fattore di dissipazione (Df)Il materiale RO3035 garantisce un'eccellente integrità del segnale, anche ad alte frequenze, il che rende la scheda adatta alle applicazioni RF e microonde, dove la precisione è fondamentale.

2Affidabilità termica e meccanica

• Il PCB è altamente resistente alle fluttuazioni di temperatura e allo stress meccanico.bassa assorbimento dell'umidità- eelevata conduttività termicagarantire che la scheda rimanga affidabile, anche in ambienti estremi.

3. Produzione economicamente conveniente

• Il materiale RO3035 è compatibile con i processi di fabbricazione in serie, consentendo di produrre la scheda a un prezzo economico senza compromettere la qualità.

4Flessibilità nella progettazione

• La capacità del materiale di integrarsi con altri laminati lo rende adatto per i progetti ibridi a più strati.Questa flessibilità è particolarmente utile per applicazioni che richiedono costanti dielettrici variabili.

5. Durabilità a lungo termine

• Ilfinitura superficiale in oro per immersioneIl processo di lavorazione del cartone non deve essere più complicato, ma deve essere più efficiente.

Applicazioni del PCB a due strati RO3035

IlRO3035 PCB a due stratiè ideale per un'ampia gamma di applicazioni ad alta frequenza e di alta affidabilità, tra cui:

Sistemi radar per autoveicoli

• Utilizzato nei sistemi avanzati di assistenza alla guida (ADAS) e nei veicoli autonomi, dove la precisione e l'affidabilità sono fondamentali.

Telecomunicazioni 5G

• Supporta amplificatori di potenza, antenne e sistemi MIMO massicci, consentendo reti 5G più veloci e affidabili.

Comunicazioni satellitari

• Garantisce una trasmissione affidabile del segnale per i sistemi GPS, i satelliti di trasmissione diretta e le antenne satellitari di posizionamento globale.

Antenne di comunicazione senza fili

• Perfetto per le antenne a patch e altri sistemi di comunicazione wireless, dove è essenziale una bassa perdita di segnale.

Backplanes di potenza

• Utilizzato in sistemi elettronici complessi per garantire una distribuzione di energia efficiente e affidabile.

Dispositivi IoT e lettori di contatori remoti

• Ideale per applicazioni IoT che richiedono basse perdite di energia e un'elevata affidabilità in progetti compatti.

Perché scegliere il PCB RO3035?

IlRO3035 PCB a due stratiÈ una scelta eccellente per ingegneri e produttori che cercano precisione, affidabilità e prestazioni ad alta frequenza.proprietà materiali stabili,resistenza termica, ecosto-efficaciaintegrando questo PCB nelle loro progettazioni, gli ingegneri possono garantire prestazioni costanti, anche negli ambienti più esigenti.

Conclusioni

IlRO3035 PCB a due stratiIl nuovo standard per le schede di circuito ad alta frequenzalaminati Rogers RO3035, combina proprietà avanzate dei materiali con una produzione di precisione per offrire prestazioni ed affidabilità eccezionali.Questo PCB fornisce agli ingegneri gli strumenti necessari per creare progetti di nuova generazione.

Se siete pronti a portare i vostri disegni al livello successivo,RO3035 PCB a due stratiContattaci oggi per saperne di più o per effettuare un ordine!
