Perché TLX-9 PCB è la scelta giusta?

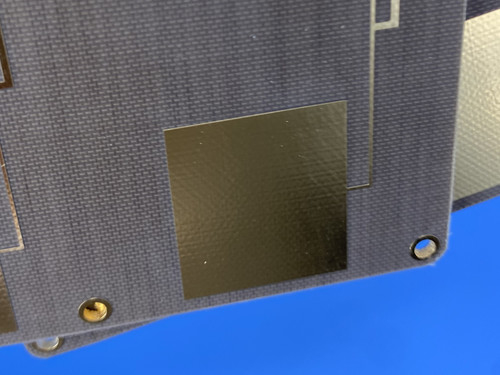

Sono entusiasta di condividere il nostro nuovo prodotto.PCB TLX-9 a due stratiÈ stato progettato per essere affidabile, efficiente e perfetto per applicazioni ad alta frequenza comeantenne, amplificatori e componenti RFCostruito conMateriale taconico TLX-9, questo PCB offre una bassa perdita di segnale, un'eccellente stabilità termica e un'elevata durata.

Lasciate che vi spieghi cosa rende questo PCB così grande e come può aiutarvi.

Come è stato fatto questo PCB

Questo PCB è stato accuratamente costruito per garantire elevate prestazioni.

• Materiale: TLX-9, noto per le sue proprietà elettriche e meccaniche stabili.
• StratiÈ un semplice disegno a due strati.
• Dimensione: ciascuna tavola è di 78 mm x 39 mm, con uno spessore di 0,9 mm.
• Peso del rame: 1 oz sugli strati esterni per una buona conducibilità.
• Traccia e spazioLa larghezza minima delle tracce è di 4 millimetri e l'intervallo di 7 millimetri.
• Finitura superficiale: L'oro a immersione è stato utilizzato per una migliore saldabilità e resistenza alla corrosione.
• Esame: Ogni tavola è stata testata al 100% elettricamente prima della spedizione per assicurarsi che funzioni perfettamente.

Cosa c'è all'interno del PCB

Questo PCB è semplice, ma molto efficace.

• Acconciature: 36 in totale.
  • 25 cuscinetti per buchi- e11 Pad SMT sul lato superiore.
• Vias: 23 in totale, tutte rivestite di rame per la resistenza.
• Reti: 2, mantenere il progetto pulito ed efficiente.

Perché è stato usato il materiale TLX-9

IlMateriale TLX-9Questo PCB è un composto di PTFE e vetro tessuto, che lo aiuta a funzionare bene nelle applicazioni ad alta frequenza.costante dielettrica (Dk)è 2.5, che rimane stabile in una vasta gamma di temperature e frequenze.

Altri benefici di TLX-9 includono:

• Diminuzione della perdita di segnaleIl fattore di dissipazione è solo 0,0019 a 10 GHz.
• Resistenza all'umidità: Assorbe meno dello 0,02% di umidità, quindi funziona bene in ambienti umidi.
• Stabilità termica: Il materiale è dimensionalmente stabile e resiste alla deformazione sotto il calore.
• Ritardanza della fiamma: Risponde alla norma UL-94 V-0, garantendo la sicurezza in ambienti ad alta temperatura.

Dove si può usare questo PCB

Questo PCB è stato progettato per molte applicazioni ad alta frequenza, come:

• Amplificatori a basso rumore (LNA): Ideale per ridurre il rumore nei sistemi RF.
• Antenne: affidabile per antenne di grande formato e reti di comunicazione.
• Amplificatori ad alta potenzaPerfetto per gestire un'elevata potenza senza perdere prestazioni.
• Componenti RF passivi: Ottimo per filtri, accoppiatori e altri componenti.

Perché scegliere questo PCB

Questo PCB è stato costruito per fornireprestazioni e affidabilitàIl materiale TLX-9 garantisce basse perdite, ottima resistenza all'umidità e stabilità termica.

Ogni tavolo è stato testato per soddisfareNorme IPC di classe 2, così puoi fidarti della sua qualità.

Ordina oggi

Se avete bisogno di un PCB affidabile, efficiente e costruito per applicazioni ad alta frequenza, questoPCB TLX-9 a due stratiè la scelta perfetta. È disponibile in tutto il mondo, quindi puoi ottenerlo ovunque tu sia.

Contattaci oggi per saperne di più o per effettuare il tuo ordine.
