RF-60A PCB a due strati con spessore di 0,7 mm e maschera di saldatura blu di Bicheng Technologies Limited

RF-60A PCB a due strati con spessore di 0,7 mm: una soluzione ad alte prestazioni per applicazioni RF e microonde di Bicheng Technologies Limited

(Tutti i PCB sono prodotti su misura, le immagini di riferimento e i parametri possono variare in base alle esigenze di progettazione.)

In Bicheng Technologies Limited, siamo entusiasti di offrire la RF-60A 2-Layer PCB, una soluzione ad alte prestazioni progettata per applicazioni RF e microonde.questo PCB fornisce una resistenza eccezionale alle legature interlaminarie, bassa perdita dielettrica e proprietà elettriche uniformi, che lo rendono ideale per amplificatori di potenza, filtri, accoppiatori e antenne miniaturizzate.

Questo PCB di 0,7 mm di spessore ha un peso di 1 oz di rame, una maschera di saldatura blu e una finitura in oro per una maggiore durata e prestazioni ottimali.e applicazioni di questo PCB all'avanguardia in dettaglio.

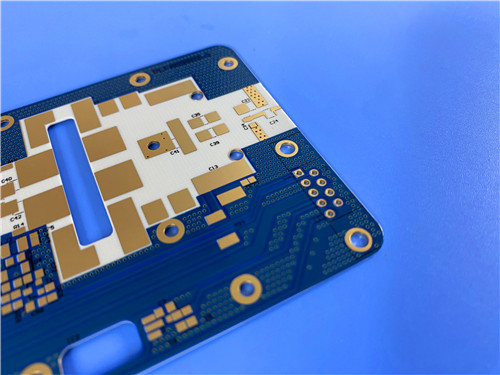

1. Visualizzazione del PCB a due strati RF-60A

Il PCB a due strati RF-60A è progettato per applicazioni ad alta frequenza che richiedono una bassa perdita di segnale, stabilità dimensionale ed eccezionale affidabilità termica.è un laminato di ceramica organica tessuto rinforzato con vetro che combina un basso assorbimento dell'umidità con prestazioni elettriche eccezionali.

Con la sua costante dielettrica stabile (Dk) e il suo basso fattore di dissipazione (Df), questo PCB garantisce prestazioni precise e affidabili, anche nei circuiti ad alta frequenza.fabbrichiamo tutti i PCB secondo gli standard IPC-Classe-2 e conduciamo il 100% di test elettrici per garantire qualità e consistenza superiori.

Dettagli della costruzione del PCB

L'accoppiamento a 2 strati, con laminato RF-60A, garantisce una bassa perdita di segnale, stabilità termica e affidabilità meccanica, rendendolo adatto a una varietà di applicazioni RF e microonde.

2Caratteristiche e vantaggi del materiale RF-60A

Il laminato RF-60A, prodotto da Taconic, è un materiale di prima qualità per circuiti ad alta frequenza, offre un basso assorbimento dell'umidità, eccellente resistenza al legame interlaminar,e proprietà elettriche stabili su un ampio intervallo di frequenza.

Caratteristiche principali dell'RF-60A:

• Costante dielettrica (Dk): 6.15 a 10 GHz, garantendo una propagazione del segnale costante e un minimo spostamento di fase.
• Fattore di dissipazione (Df): 00,0038 a 10 GHz, riducendo la distorsione del segnale e migliorando l'efficienza del circuito.
• Proprietà termiche: Conduttività termica: 0,4 W/MK, che consente un'efficiente dissipazione del calore nei circuiti ad alta potenza.
• CTE (coefficiente di espansione termica):
  • Asse X: 9 ppm/°C
  • Asse Y: 8 ppm/°C
  • Asse Z: 69 ppm/°C, garantendo la stabilità dimensionale e l'affidabilità del foro.
• Resistenza all'umidità: Assorbimento di umidità ultra basso dello 0,02%, che garantisce prestazioni stabili in ambienti umidi.
• Sgomberamento:
  • Perdita di massa totale (TML): 0,02%
  • Ripresa del vapore acqueo (WVR): 0,01%, il che lo rende adatto alle applicazioni aerospaziali.

Principali vantaggi dell' RF-60A:

1. RoHS e RAEE: Risponde agli standard ambientali globali per la produzione verde.
2. Le obbligazioni interlinari eccezionali: La forte adesione tra gli strati garantisce la durata e l'affidabilità.
3. Basse perdite dielettriche: Riduce la perdita di energia, consentendo un'elevata efficienza nei circuiti RF.
4. Stabilità dimensionale migliorata: Il rinforzo in vetro tessuto garantisce precisione nei progetti ad alta frequenza.
5. Espansione bassa dell'asse Z: Migliora l'affidabilità del perforatore in ambienti termici estremi.
6. Stabile Dk su frequenza: Garantisce prestazioni costanti su una vasta gamma di frequenze.

3Applicazioni del PCB RF-60A a due strati

Il PCB a due strati RF-60A è ideale per circuiti ad alta frequenza e sistemi RF che richiedono precisione, stabilità e affidabilità.Le sue proprietà materiali uniche lo rendono adatto a una varietà di applicazioni.

Applicazioni tipiche:

Amplificatori di potenza

Filtri e accoppiatori

Antenne miniaturizzate

Componenti passivi

4Perché scegliere Bicheng Technologies Limited?

In Bicheng Technologies Limited, ci impegniamo a fornire soluzioni PCB innovative su misura per soddisfare le esigenze di applicazioni RF e microonde ad alte prestazioni.Il PCB a due strati RF-60A esemplifica il nostro impegno per la precisione, la qualità e la soddisfazione dei clienti.

Perché collaborare con noi?

1. Esperienza in PCB RF e microonde: Siamo specializzati in PCB per applicazioni ad alta frequenza, garantendo prestazioni e affidabilità superiori.
2. Norme di qualità rigorose: Tutti i PCB sono fabbricati secondo gli standard IPC-Class-2 e sono sottoposti a test elettrici al 100%.
3. Disponibilità globale: Forniamo in tutto il mondo, garantendo un supporto tempestivo per i vostri progetti.
4. Approccio centrato sul cliente: Il nostro team offre soluzioni su misura per soddisfare le vostre esigenze specifiche.

Per dettagli, richieste o assistenza, sentitevi liberi di contattarmi, Sally, alvendite30@bichengpcb.comSono lieto di aiutarvi a trovare la soluzione PCB perfetta per la vostra applicazione.
