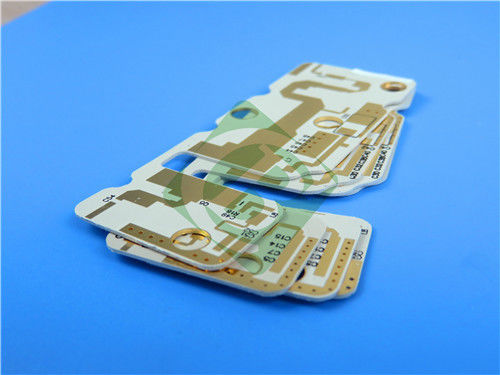

PCB rigido a doppia faccia TRF-45 costruito su substrati da 32mil con finitura ENIG

PCB a doppia faccia con TRF-45, spessore 0,9 mm e finitura ENIG
(Tutte le PCB sono prodotte su misura. Le immagini di riferimento e i parametri possono variare in base alle esigenze del tuo progetto.)



1. Panoramica della PCB a doppia faccia
Questa PCB a doppia faccia è costruita con TRF-45, un laminato in PTFE caricato con ceramica rinforzato con fibra di vetro intrecciata. Offre prestazioni a basse perdite, proprietà dielettriche stabili e stabilità dimensionale, rendendola ideale per applicazioni RF ad alta frequenza. La finitura superficiale ENIG offre un'eccellente saldabilità e resistenza alla corrosione, garantendo un'affidabilità a lungo termine.

Con strati di rame da 1oz, tolleranze precise di traccia/spazio e senza maschera di saldatura o serigrafia, questa PCB è progettata per una trasmissione efficiente del segnale e una consistenza ad alta frequenza. Ogni scheda è testata secondo gli standard IPC-Class-2, garantendo qualità e affidabilità per applicazioni critiche.



2. Dettagli di costruzione della PCB




3. Stackup della PCB
Questo stackup PCB rigido a 2 strati è ottimizzato per applicazioni RF ad alta frequenza. Ecco la struttura dello stackup:




4. Caratteristiche di TRF-45

• Costante dielettrica (Dk): 4,5 ± 0,15 a 10 GHz, che offre una propagazione stabile del segnale su intervalli di temperatura e frequenza.
• Fattore di dissipazione (Df):0,0035 a 10 GHz per una perdita di segnale minima.
• CTE (Coefficiente di espansione termica): Asse X: 9 ppm/°C. Asse Y: 9 ppm/°C. Asse Z: 40 ppm/°C.
• Conducibilità termica:0,43 W/mK, che fornisce un'efficace dissipazione del calore.
• Assorbimento di umidità:0,06%, garantendo prestazioni costanti in ambienti umidi.
• Valutazione di infiammabilità:UL 94 V-0 per una maggiore sicurezza.




5. Vantaggi del materiale TRF-45
Il materiale TRF-45 offre diversi vantaggi per progetti ad alta frequenza e RF:

Bassa perdita di segnale: Garantisce l'integrità del segnale ad alta frequenza per applicazioni RFID e GPS.

Affidabilità termica e meccanica: Con un'eccellente conducibilità termica e un basso CTE, funziona in modo affidabile in condizioni estreme.

Proprietà dielettriche stabili: Dk e Df rimangono costanti su un'ampia gamma di temperature e frequenze.

Stabilità dimensionale: Il rinforzo in vetro intrecciato migliora la rigidità e garantisce una più facile manipolazione durante l'assemblaggio.

Produzione conveniente: Compatibile con la lavorazione standard del PTFE, riducendo i costi di fabbricazione.



6. Applicazioni della PCB a doppia faccia

Antenne radio satellitari: Fornisce una trasmissione del segnale affidabile per i sistemi di comunicazione satellitare.

Antenne RFID: Garantisce un'efficiente acquisizione e trasmissione del segnale per i sistemi di identificazione a radiofrequenza.

Antenne GPS: Ideale per sistemi di posizionamento globale ad alta precisione.



Perché scegliere Bicheng Technologies?
In Bicheng Technologies Limited, siamo specializzati nella produzione di PCB di alta qualità per applicazioni RF e microonde. La nostra PCB a doppia faccia con materiale TRF-45 combina materiali all'avanguardia con rigorosi standard di qualità per offrire prestazioni affidabili per i tuoi progetti.


Perché lavorare con noi?
Disponibilità globale: consegniamo in tutto il mondo e forniamo un eccellente supporto clienti.
Standard elevati: tutte le PCB sono testate secondo gli standard IPC-Class-2, garantendo qualità e affidabilità.Soluzioni personalizzate: lavoriamo a stretto contatto con te per soddisfare le tue esigenze specifiche.
Se stai cercando un partner fidato per il tuo prossimo progetto ad alta frequenza, non esitare a contattarmi all'indirizzo

sales30@bichengpcb.com. Collaboriamo per dare vita ai tuoi progetti innovativi.
