30mil RT/duroid 6035HTC PCB a 2 strati con finitura in argento per immersione

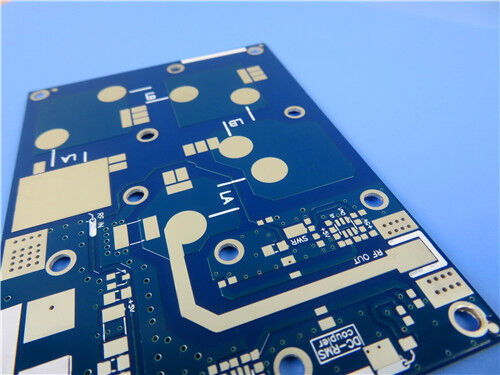

Scheda PCB a 2 strati RT/duroid 6035HTC da 30 mil con finitura in argento per immersione

La scheda PCB a 2 strati RT/duroid 6035HTC da 30 mil è una scheda a circuito stampato ad alte prestazioni progettata per applicazioni RF e a microonde ad alta potenza. Costruita con laminati Rogers RT/duroid 6035HTC, questa PCB offre un'eccezionale conducibilità termica, bassa perdita di inserzione e prestazioni eccezionali ad alta frequenza. La finitura superficiale in argento per immersione garantisce un'eccellente saldabilità, rendendo questa PCB ideale per amplificatori di potenza, accoppiatori, filtri e altre applicazioni ad alta potenza.

Dettagli di costruzione della PCB

Stackup PCB

Statistiche PCB

La PCB è progettata utilizzando grafica Gerber RS-274-X, garantendo una fabbricazione precisa e una facile integrazione nei moderni processi di produzione.

Panoramica del materiale: Rogers RT/duroid 6035HTC

RT/duroid 6035HTC è un materiale per circuiti ad alta frequenza progettato per l'uso in applicazioni RF e a microonde ad alta potenza. È caratterizzato da un composito PTFE riempito di ceramica con una conducibilità termica superiore e eccellenti proprietà dielettriche. I laminati sono facilmente lavorabili con tecniche di produzione standard FR-4, rendendoli convenienti per complessi design ad alta potenza.

L'elevata conducibilità termica (1,44 W/mK) garantisce un'efficiente dissipazione del calore, riducendo le temperature operative nelle applicazioni ad alta potenza.

Caratteristiche principali:

• Costante dielettrica (Dk): 3,5 ± 0,05 per prestazioni del segnale prevedibili e coerenti.
• Basso fattore di dissipazione (Df): 0,0013 a 10 GHz per una minima perdita di segnale nelle applicazioni ad alta frequenza.
• Elevata conducibilità termica: 1,44 W/mK per un'efficiente dissipazione del calore nei circuiti ad alta potenza.
• Resistenza all'umidità: basso assorbimento di umidità (0,06%) garantisce prestazioni stabili in condizioni ambientali variabili.
• Finitura in argento per immersione: offre eccellente saldabilità, resistenza alla corrosione e alta conduttività.

Vantaggi chiave:

• Migliore dissipazione del calore: consente temperature operative più basse, aumentando l'affidabilità e la durata del circuito.
• Bassa perdita di inserzione: garantisce una superiore integrità del segnale nei design RF e a microonde.
• Produzione conveniente: compatibile con i processi standard FR-4, riducendo i costi di fabbricazione.
• Ecologico: conforme a RoHS e senza piombo.
• Elevata durata: eccellente stabilità termica e resistenza alla formazione di filamenti anodici conduttivi (CAF) garantiscono affidabilità a lungo termine.

Applicazioni

Amplificatori RF ad alta potenza e divisori di potenza

Accoppiatori, filtri e combinatori

Amplificatori di potenza ad alta frequenza

Filtri e combinatori a microonde

Moduli RF ad alta potenza e sistemi di antenne

Conclusione

La scheda PCB a 2 strati RT/duroid 6035HTC da 30 mil con finitura in argento per immersione è una soluzione ad alte prestazioni per applicazioni RF e a microonde che richiedono una conducibilità termica superiore, bassa perdita dielettrica ed eccellente integrità del segnale. Con i suoi laminati Rogers RT/duroid 6035HTC, questa PCB offre un'eccezionale dissipazione del calore e prestazioni affidabili ad alta frequenza, rendendola ideale per impegnativi design ad alta potenza. La finitura in argento per immersione garantisce un'eccellente saldabilità e affidabilità a lungo termine. Con disponibilità mondiale e conformità agli standard IPC-Classe-2, questa PCB è una scelta affidabile ed efficiente per i design di sistemi RF e a microonde ad alta potenza.
