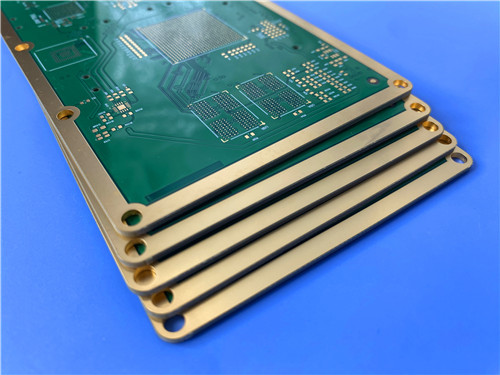

4-Layer RO3003 Hybrid PCB con Routing a Profondità Controllata

Questo caso di studio esamina unaPCB ibridi a quattro stratiche combinaRogers RO3003laminato ad alta frequenza con:Tg170 FR-4.Il progetto dimostra un approccio strategico alla fabbricazione di circuiti RF utilizzando materiali di prima qualità solo laddove le prestazioni ad alta frequenza siano critiche,utilizzando FR-4 conveniente per funzioni strutturali e a bassa frequenza.

Questo è unPCB ibrido a 4 strati che utilizza 10mil Rogers RO3003per lo strato di segnale ad alta frequenza e Tg170 FR-4 per gli strati di supporto.Dispone di routing a profondità controllata da L2 a L4 (non placcato), ENIG finitura superficiale, e maschera di saldatura verde con serigrafia bianca.

Principali insegnamenti

1. Costruzione ibrida: RO3003 + Tg170 FR-4 combina prestazioni ad alta frequenza con efficienza dei costi
2. Strategia dei materiali: RO3003 gestisce i segnali RF; FR-4 fornisce supporto strutturale e routing a bassa frequenza
3. Processo speciale: il routing a profondità controllata (L2L4) crea cavità o caratteristiche precise senza piena penetrazione
4. Specificità: 10 mil RO3003, 1 oz di rame per strato, finitura ENIG, spessore stratificato di 0,694 mm
5. Produzione: 5 disegni, 1 pezzo ciascuno, dimensioni 127 mm x 97 mm

Perche' RO3003 e FR-4 ibridi?

L'approccio ibrido affronta un compromesso fondamentale tra costi e prestazioni nella progettazione di PCB RF.

RO3003: Lo specialista delle alte frequenze

RO3003 è un laminato di PTFE ricoperto di ceramica progettato per applicazioni RF e microonde fino a 40 GHz. Le sue proprietà principali includono:

1. Costante dielettrica (Dk): 3,00 ± 0,04 a 10 GHz ‡ eccezionale stabilità a temperatura e frequenza
2. Fattore di dissipazione (Df): 0,0010 a 10 GHz
3. CTE: 17 ppm/°C (X), 16 ppm/°C (Y), 25 ppm/°C (Z) ‡ abbinato al rame per fori trasparenti placcati affidabili
4. Coefficiente termico di Dk: -3 ppm/°C

RO3003 elimina il cambiamento di passo in Dk che si verifica vicino alla temperatura ambiente con materiali in vetro PTFE standard, rendendolo ideale per radar automobilistici (77 GHz), ADAS e infrastrutture 5G mmWave.

Tg170 FR-4: Il cavallo di battaglia economico

1. FR-4 con una temperatura di transizione del vetro (Tg) di 170°C fornisce:
2. Supporto meccanico affidabile per l'insieme dello stackup
3. Routing conveniente per i segnali di potenza, di terra e a bassa frequenza
4. Eccellente stabilità dimensionale e affidabilità del foro
5. Compatibilità con la lavorazione standard dei PCB

Il vantaggio dell'ibrido

Utilizzando RO3003 solo per lo strato di segnale ad alta frequenza e FR-4 per gli strati di supporto, i progettisti raggiungono:

1. Performance: segnali RF che attraversano RO3003 a bassa perdita
2. Riduzione dei costi: si riduce al minimo il costo del materiale ad alta frequenza
3. Integrità meccanica: FR-4 fornisce rigidità strutturale

Questo approccio è comune nei moduli radar automobilistici, nelle antenne delle stazioni base 5G e nei terminali di comunicazione satellitare.

Routing controllato in profondità (L2L4)

Questa scheda dispone di routing a profondità controllata dal livello 2 al livello 4, che è un processo non rivestito.

Che cos'è il routing a profondità controllata?

A differenza della perforazione standard attraverso buchi che penetra l'intera tavola, il routing a profondità controllata rimuove il materiale ad una profondità precisamente programmata all'interno dello stackup.

1. Creare cavità per l'incorporazione di componenti
2. Esporre gli strati interni di rame a terra o a contatto termico
3. Forma di transizioni a impedenza controllata tra diversi supporti dielettrici
4. Rimuovere gli effetti indesiderati di stub in vias ad alta velocità

Principali considerazioni di progettazione

Un percorso di successo con controllo di profondità richiede un'attenzione particolare a:

Pianificazione dello stackup:Lo spessore costante della prepreg (tolleranza ± 10 μm) e il posizionamento di strati di transizione del segnale critico sui strati di base (che hanno tolleranze di spessore più strette) migliorano la precisione della trivellazione.

Indicazione dell'asse Z:I metodi più affidabili utilizzano il controllo di profondità basato sulla superficie, in cui la macchina rileva la superficie effettiva del PCB prima dell'usinatura, o la mappatura della superficie con routing adattivo per requisiti più rigorosi.

Tolleranza di profondità:La tolleranza di profondità standard dell'industria è in genere di ±50 μm (±2 mil), con i fabbricanti avanzati che raggiungono ±25 μm (±1 mil).

Dimensione di controllo:Quando si specificano le caratteristiche a controllo di profondità, una dimensione deve essere identificata come di controllo (in genere profondità di cavità finita), con l'altra contrassegnata come riferimento per evitare tolleranze contrastanti.

Perché non pianificato?

Il percorso a profondità controllata non rivestito significa che le pareti e il pavimento della cavità non sono metallizzati.Questo è adatto quando la caratteristica è puramente meccanica (spazio libero dei componenti) o quando il rame esposto sul pavimento della cavità deve rimanere accessibile per la messa a terra o il contatto termico.

D: Cos'è un PCB ibrido?
R: Un PCB ibrido combina diversi materiali laminati in un unico stackup per ottimizzare le prestazioni e i costi.mentre la FR-4 standard gestisce la potenza, funzioni di terra e basse frequenze.

D: Perché utilizzare RO3003 invece di FR-4 per lo strato RF?
A: FR-4 ha una elevata perdita dielettrica alle frequenze a microonde (Df ~ 0,012 a 10 GHz), causando un'attenuazione significativa del segnale.rendendolo essenziale per prestazioni affidabili ad alta frequenza.

D: Cosa significa "routing controllato in profondità"?
R: Si tratta di un processo CNC in cui lo strumento di taglio penetra a una profondità precisamente programmata all'interno del PCB, piuttosto che attraverso l'intera scheda.e espone gli strati interni.

D: Qual è la tolleranza di profondità tipica per questo processo?
R: La tolleranza standard dell'industria è di ±50 μm (±2 mil).

D: Perché il routing non è rivestito?
R: Il routing non placcato viene utilizzato quando la funzione non richiede connettività elettrica, come cavità di apertura dei componenti o accesso a rame esposto per la messa a terra.Il rivestimento aggiungerebbe inutili passaggi di processo e costi.

D: Quali sono le applicazioni tipiche dei PCB ibridi RO3003?
A: radar per l'automobile (77 GHz), sensori ADAS, infrastrutture 5G mmWave, terminali di comunicazione satellitare e apparecchiature di prova ad alta frequenza.

D: Come gestisce il consiglio la disadattamento CTE tra RO3003 e FR-4?
R: La disadattamento CTE è gestita attraverso un design simmetrico di immagazzinamento, materiali di incollaggio compatibili (come la prepreg Rogers 2929) e profili di laminazione ottimizzati.Un attento controllo del processo previene la deformazione e la delaminazione.

Pensieri conclusivi

Questo PCB ibrido RO3003 a 4 strati dimostra un approccio maturo alla progettazione RF: usare il materiale giusto per la funzione giusta.Combinando le eccezionali prestazioni ad alta frequenza di RO3003 con la redditività e la resistenza meccanica di FR-4, la progettazione raggiunge prestazioni ed efficienza economica. L'inclusione di routing a profondità controllata aggiunge un altro livello di sofisticazione,abilitare caratteristiche interne precise senza compromettere l'integrità della scheda.
