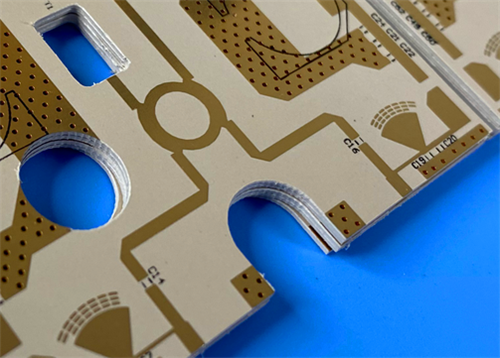

Un'approfondita immersione in un design di PCB RF DiClad 527 a alte prestazioni e senza maschera

Nel mondo dell'elettronica ad alta frequenza, il mantra è spesso "less is more". Quando l'integrità del segnale è fondamentale, ogni scelta dei materiali, ogni decisione di progettazione e ogni processo di produzione devono essere esaminati meticolosamente. Questa è la storia di un affascinante progetto PCB personalizzato che incarna questo principio, sfruttando le proprietà avanzate di un substrato specializzato per creare una scheda a due strati robusta e ad alte prestazioni.

Il brief: una base per l'eccellenza nell'alta frequenza

Questo progetto era incentrato sulla progettazione e fabbricazione di un circuito stampato rigido a 2 strati. Al centro c'era un materiale specifico: Rogers DiClad 527. Questo non era un design FR-4 standard; era una scheda costruita da zero per eccellere nelle impegnative applicazioni RF e microonde.

Decodificare la distinta base: il “perché” dietro il “cosa”

Le specifiche di questo PCB rivelano una chiara filosofia di progettazione incentrata su prestazioni, precisione e affidabilità per i segnali ad alta frequenza.

Il substrato: Rogers DiClad 527

La scelta più critica è stata il materiale di base. A differenza dell'FR-4 standard, DiClad 527 è un composito PTFE (Teflon) rinforzato con fibra di vetro intrecciata. Questa è una famiglia di materiali classica per lavori ad alta frequenza perché il PTFE ha una perdita di segnale intrinsecamente bassa.

Ciò che rende il*527*la variante speciale è il rapporto più elevato di rinforzo in fibra di vetro. Ciò gli conferisce una stabilità dimensionale superiore rispetto ad altri materiali PTFE. Le sue proprietà chiave a 10 GHz sono una costante dielettrica (Dk) stabile tra 2,40 e 2,60 e un fattore di dissipazione (Df) eccezionalmente basso di 0,0017. Per un ingegnere, ciò significa impedenza prevedibile, attenuazione minima del segnale e prestazioni costanti su un'ampia gamma di frequenze.

Una filosofia di design minimalista: nessuna maschera di saldatura

Una delle caratteristiche più sorprendenti di questo PCB è la completa assenza di maschera di saldatura sia sullo strato superiore che su quello inferiore. Per chi è abituato a vedere onnipresenti tabelloni verdi (o neri, rossi, blu), questo potrebbe sembrare strano. Tuttavia, si tratta di una scelta deliberata per i progetti ad alta frequenza:

1. Integrità del segnale:La maschera di saldatura ha una costante dielettrica e un proprio fattore di dissipazione. Alle alte frequenze, questo materiale può diventare una fonte di perdita di segnale e variazione di impedenza. Rimuovendolo, il segnale viaggia in un ambiente più controllato e coerente, interagendo principalmente solo con il substrato DiClad e il rame ad alte prestazioni.
2. Applicazioni ad alta tensione:L'assenza di uno strato dielettrico può essere utile anche nei progetti con potenziali ad alta tensione o RF ad alta potenza, dove la rottura della maschera di saldatura o la formazione di archi potrebbe rappresentare un problema.

Statistiche di costruzione e prestazioni

I dettagli di fabbricazione del PCB rafforzano ulteriormente il suo design orientato alle prestazioni:

• Dimensioni della scheda:49,63 mm x 91,54 mm con una tolleranza ristretta di +/- 0,15 mm, che indica la necessità di un adattamento meccanico preciso.
• Impilazione:Una classica costruzione a 2 strati con rame da 35 μm (1 oz) su entrambi i lati di un nucleo DiClad da 0,508 mm (20 mil).
• Traccia/Spazio:Un minimo di 4/6 mil, a dimostrazione della necessità di un routing preciso per accogliere i 36 componenti e i 104 pad all'interno dell'area compatta della scheda.
• Finitura superficiale:Immersion Gold (ENIG) fornisce una superficie piatta e saldabile, eccellente per i 41 pad SMT sul lato superiore, e offre anche resistenza alla corrosione.
• Test:Un test elettrico al 100% prima della spedizione garantisce che l'attenta progettazione e i materiali specializzati si traducano in un prodotto perfettamente funzionante.

Le decisioni progettuali: uno sguardo più da vicino

Esaminiamo la struttura dei componenti e della rete. Il tabellone contiene36 componenti,104 assorbenti totali(di cui 63 a foro passante), e19 vie. Si tratta di un design a tecnologia mista, che sfrutta la resistenza meccanica dei componenti a foro passante e la densità dell'SMT. Il fatto che il consiglio abbia solo2 retiè particolarmente interessante. Questa estrema semplicità suggerisce che la scheda sia un sottocircuito molto specifico, potenzialmente ad alta potenza o alta frequenza, come un filtro, un balun, un accoppiatore o una semplice rete di alimentazione per antenna, piuttosto che una complessa scheda digitale multifunzione..

L'accettazione dello standard IPC-Class-2 significa che la scheda è progettata per prodotti elettronici di servizio dedicati, un livello di affidabilità che si adatta perfettamente a questo tipo di applicazione.

Conclusione: un corso di perfezionamento sulla progettazione basata sui materiali

Questo PCB personalizzato è un brillante esempio di come la selezione dei materiali guida l'intero processo di progettazione. Scegliendo Rogers DiClad 527, il progettista si è assicurato che la scheda avesse una base ottimale per le prestazioni ad alta frequenza. La decisione di rinunciare alla maschera di saldatura, un dettaglio apparentemente minore, rivela una profonda comprensione di come le perdite parassite possano degradare un segnale. La costruzione precisa, incluso il peso specifico del rame, lo spessore della placcatura e le tolleranze strette, dimostra l'impegno nella produzione di un prodotto affidabile e ad alto rendimento.

Questa scheda non è solo una raccolta di componenti su un substrato; è una testimonianza del potere dell'ingegneria mirata: un dispositivo in cui ogni materiale e specifica viene scelto per soddisfare una missione specifica e ad alte prestazioni.
