Un PCB RF senza maschera di livello aerospaziale con PTFE riempito di ceramica

2026-06-25

ultimo caso aziendale su Un PCB RF senza maschera di livello aerospaziale con PTFE riempito di ceramica

Nel mondo esigente dell'elettronica aerospaziale e della difesa, la scienza dei materiali non è solo un facilitatore, ma è la pietra angolare delle prestazioni.progettazione di PCB personalizzatiLa filosofia minimalista del progetto, senza maschera di saldatura e senza serigrafia,sottolinea un'attenzione incessante all'integrità e all'affidabilità del segnale.



Il breve: una centrale elettrica compatta per applicazioni critiche

Questo progetto ha comportato la progettazione e la fabbricazione di una scheda di circuiti stampati rigidi a due strati con obiettivi di prestazione molto specifici.Eppure è costruito per gestire alcune delle applicazioni più esigenti nell' aerospaziale, radar e comunicazioni satellitari.



Decodificare la lista dei materiali: il "perché" dietro il "cosa"

Le specifiche rivelano un progetto in cui ogni scelta è intenzionale, dando la priorità alle prestazioni elettriche al di sopra di ogni altra cosa.

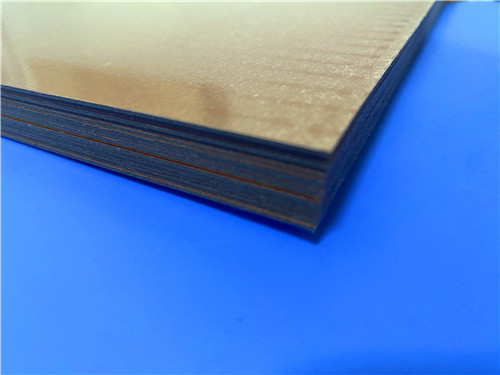

Il substrato: TFA294 PTFE ricoperto di ceramica

Il cuore di questo PCB è il materiale dielettrico TFA294, un membro della serie TFA.è un composto sofisticato in cui la resina PTFE è riempita con un volume elevato di materiale uniformeQuesto metodo di costruzione innovativo offre diversi vantaggi profondi.



Il vantaggio più importante è l'eliminazione dell'"effetto fibra di vetro".il tessuto del vetro può creare variazioni microscopiche della costante dielettrica (Dk)A frequenze molto elevate, queste variazioni possono influenzare la consistenza di fase e l'integrità del segnale.la serie TFA offre un'eccezionale uniformità Dk e un'anisotropia minima X/Y/ZQuesto è fondamentale per applicazioni sensibili come le antenne a fascia e le reti di beamforming.fondamentale per un minimo attenuazione del segnale nei circuiti RF e microonde.



Una filosofia di design minimalista: nessuna maschera di saldatura, nessuna pellicola

L'assenza di una maschera di saldatura e di un filtro di seta su entrambi i lati della scheda è la caratteristica più sorprendente.:

  1. Integrità finale del segnale:La maschera di saldatura, pur fornendo protezione, è uno strato dielettrico aggiunto con le proprie caratteristiche di perdita e impedenza.La rimozione garantisce che il segnale interagisca solo con il substrato TFA294 ad alte prestazioni e le tracce di rame, creando un percorso di trasmissione più prevedibile e a bassa perdita.
  2. Capacità ad alta tensione/potenza:L'assenza di uno strato dielettrico può anche essere utile nei progetti con potenziali ad alta tensione o RF ad alta potenza, dove la rottura della maschera di saldatura potrebbe essere un problema.
  3. Fabbricazione semplificata per prestazioni:Omettendo questi strati non funzionali, il processo di fabbricazione viene semplificato, riducendo i potenziali punti di guasto e concentrandosi interamente sulla geometria critica del conduttore.







Statistiche della costruzione e delle prestazioni

I dettagli di fabbricazione del PCB ne rafforzano la precisione e la progettazione orientata alle prestazioni:

  • Dimensioni della scheda:97.53 mm x 100.28 mm con tolleranza di tenuta di +/- 0,15 mm, indicando la necessità di un'adattamento meccanico e di un allineamento precisi in un sistema più grande.
  • Stackup:Una costruzione a 2 strati con 35 μm (1 oz) di rame su entrambi i lati di un nucleo TFA294 da 1,016 mm (40 mil).
  • Traccia/spazio:Un minimo di 4/6 mils permette un percorso denso e controllato di impedenza all'interno dell'area della scheda.
  • Finitura superficiale:L'immersione in oro (ENIG) fornisce una superfice eccellente, piatta e saldabile per i 14 pad SMT sul lato superiore, garantendo giunzioni di saldatura affidabili per componenti sensibili.
  • Esame:Una prova elettrica al 100% prima della spedizione è un passaggio obbligatorio per garantire che l'attenta progettazione e i materiali specializzati si traducano in un prodotto pienamente funzionale.









Le decisioni di progettazione: uno sguardo più da vicino

L'esame della struttura dei componenti e della rete rivela un sottosistema concentrato e ad alte prestazioni.21 componenti, un numero modesto che comprende18 cuscinetti a fori- e14 pad SMT. La presenza di13 vieIl fatto che la scheda abbia solo2 retiQuesta estrema semplicità non è una limitazione, ma un indizio diretto per la sua applicazione.



Un progetto con solo due reti è altamente specializzato.

  • Un accoppiatore o un filtro a RF:Questi dispositivi hanno spesso pochissime connessioni (input, output e terra).
  • Un amplificatore di potenza (PA):Un amplificatore basato su transistor potrebbe avere alcune reti di bias DC, ma è fondamentalmente un percorso RF "2-net".
  • Una rete di alimentazione per antenne:Un balun o un semplice trasformatore di impedenza avrebbero una struttura simile.





La sua accettazione per lo standard IPC-Classe-2 è significativa.La classe 2 rappresenta un "prodotto elettronico dedicato al servizio" con un elevato livello di affidabilità., che è spesso il punto di riferimento per i sottoinsiemi aerospaziali e di difesa in cui le prestazioni e il costo-efficacia sono entrambi critici.





Conclusione: una masterclass di progettazione specifica per applicazioni

Questo PCB personalizzato è un perfetto esempio di come la selezione dei materiali, in combinazione con una filosofia di design minimalista, offra prestazioni senza pari per una specifica applicazione.Scegliendo il materiale TFA294 per l'industria aerospaziale, il progettista ha assicurato una base ottimale per le prestazioni ad alta frequenza, libera dalle anomalie dei materiali tradizionali in vetro tessuto.La decisione di omettere la maschera di saldatura e la pellicola di seta è una testimonianza della profonda comprensione del progettista di come ridurre al minimo le perdite di parassiti e preservare la fedeltà del segnale alle frequenze a microonde.



Questa scheda non è un prodotto generico, ma una soluzione appositamente progettata per eccellere nell'ambiente duro e esigente dei sistemi aerospaziali e radar.Un componente modesto che svolge un ruolo critico nel più ampio, sistemi sofisticati è un vero riflesso del potere dell'ingegneria mirata.
