Ciao, sono Sally e oggi sono entusiasta di condividere un recente progetto di PCB personalizzato che affronta le sfide uniche della progettazione di radiofrequenza ad alta potenza.

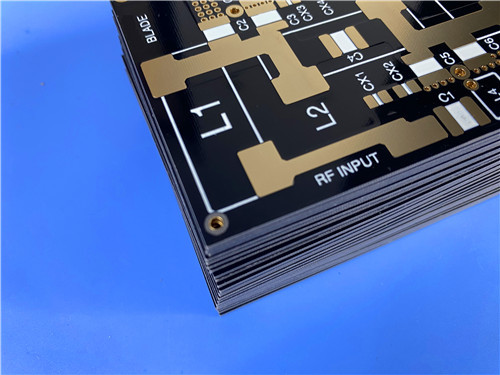

La scheda a colpo d'occhio
Si tratta di un PCB rigido a doppia faccia costruito su F4BTD350S, un substrato di resina PTFE ad alta conducibilità termica. La scheda misura 79 mm x 110 mm con uno spessore finito di 0,6 mm. Lo stackup è costituito da strati di rame da 35 µm su entrambi i lati di un nucleo F4BTD350S da 0,508 mm.
Il design utilizza tracce e spazi di 7/9 mil con una dimensione minima del foro di 0,6 mm. La finitura superficiale è Oro per immersione, con maschera di saldatura nera applicata solo sullo strato superiore. La serigrafia bianca è presente sul lato superiore e ogni scheda viene sottoposta a test elettrici al 100% secondo gli standard IPC-Classe-2.
Perché F4BTD350S?
Cosa rende speciale questo materiale? F4BTD350S è un composito PTFE rinforzato con fibra di vetro riempito con ceramiche ad alta conducibilità termica. È stato sviluppato specificamente per applicazioni in cui la dissipazione del calore e la bassa perdita di segnale sono ugualmente critiche.
Il materiale offre una costante dielettrica di 3,5 ± 0,07 a 10 GHz e un fattore di dissipazione incredibilmente basso di 0,0016. Ma la vera caratteristica distintiva è la sua conducibilità termica di 1,25 W/(M·K), significativamente superiore ai materiali PTFE standard. Ciò significa che il calore generato dai componenti RF ad alta potenza viene condotto via in modo efficiente, prolungando la durata del dispositivo e garantendo un funzionamento affidabile in condizioni gravose.
Vantaggi aggiuntivi includono un basso coefficiente di espansione termica abbinato al rameper fori metallizzati affidabili, elevata resistenza elettrica e resistenza alla fiamma UL 94-V0.
Statistiche di progettazione
La scheda contiene 18 componenti con 22 pad totali: 10 through-hole e 12 surface-mount sul lato superiore. Ci sono 6 via e il design ha solo 2 reti. Questa semplice topologia indica un sottocircuito RF specializzato, probabilmente un filtro, un accoppiatore o uno stadio di amplificatore di potenza in cui l'integrità del segnale e la gestione termica sono fondamentali.
Scelte di progettazione chiave
La maschera di saldatura nera sullo strato superiore offre un aspetto professionale proteggendo al contempo i componenti e le tracce. La serigrafia bianca garantisce una chiara identificazione dei componenti. Lo strato inferiore nudo è ottimizzato per le prestazioni RF e la dissipazione del calore.
Lo spessore della scheda di 0,6 mm offre un equilibrio tra resistenza meccanica e la costruzione leggera spesso richiesta nei sistemi RF.
Applicazioni tipiche
Con la sua elevata conducibilità termica e le caratteristiche a bassa perdita, questa scheda è idealmente adatta per applicazioni di radiofrequenza ad alta potenza, amplificatori di potenza, antenne, apparecchiature di riscaldamento industriale, accoppiatori, filtri e divisori di potenza.
Considerazioni finali
Questo progetto evidenzia la nostra capacità di fornire PCB personalizzati utilizzando materiali avanzati per la gestione termica come F4BTD350S. Quando il tuo progetto richiede sia prestazioni RF eccezionali che un'efficiente dissipazione del calore, abbiamo l'esperienza per realizzarlo.
Hai in mente un progetto simile? Mi piacerebbe discutere come possiamo aiutarti a dare vita al tuo progetto.
