Studio di caso PCB personalizzato: TMM10i ad alto Dk per progetti RF compatti

Ciao, sono Sally. Oggi presento un PCB personalizzato che affronta una comune sfida di progettazione RF: integrare circuiti ad alte prestazioni in uno spazio compatto.

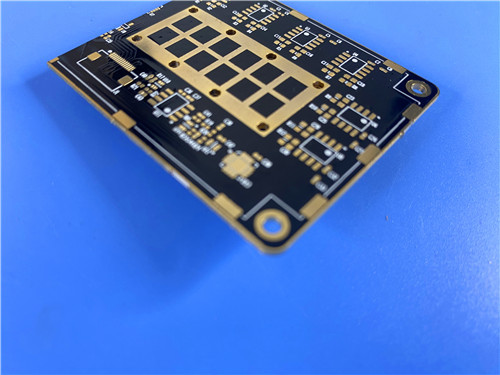

Questo PCB personalizzato utilizza Rogers TMM10i, un materiale termoindurente per microonde ad alta costante dielettrica (Dk 9.80), per ottenere una significativa riduzione delle dimensioni del circuito stampato mantenendo eccellenti prestazioni RF. È ideale per applicazioni compatte di comunicazione satellitare, GPS e filtri dove lo spazio è limitato.

Punti chiave

Materiale: Rogers TMM10i termoindurente riempito di ceramica con Dk di 9.80

Beneficio chiave: l'alto Dk consente geometrie di circuito più piccole

Dimensioni del circuito stampato: 104,8 mm x 99,01 mm, spessore 0,8 mm

Costruzione: doppio lato con maschera di saldatura nera su entrambi i lati, serigrafia bianca su entrambi i lati

Caratteristica speciale: placcatura dei bordi per schermatura o connettività circuito stampato-circuito stampato

Qualità: IPC-Classe-2 con test elettrici al 100%

La sfida: spazio senza compromessi

Il nostro cliente necessitava di un circuito stampato RF in grado di fornire eccellenti prestazioni elettriche in un'impronta relativamente piccola. Il requisito chiave era ottenere le caratteristiche del circuito desiderate senza aumentare le dimensioni del circuito stampato. I materiali RF standard semplicemente non potevano fornire le prestazioni necessarie nello spazio disponibile.

TMM10i

Abbiamo selezionato Rogers TMM10i, un materiale termoindurente per microonde riempito di ceramica. Ecco perché:

Alta costante dielettrica (Dk = 9,80 ± 0,245 a 10 GHz)
Questa è la caratteristica distintiva del materiale. Un Dk più elevato consente geometrie di circuito significativamente più piccole, il che significa più funzionalità nella stessa area del circuito stampato. Per i progettisti RF, ciò si traduce in filtri, accoppiatori e reti di adattamento compatti che altrimenti richiederebbero circuiti stampati molto più grandi.

Bassa perdita (Df = 0,0020 a 10 GHz)
Nonostante il suo alto Dk, TMM10i mantiene un basso fattore di dissipazione, garantendo una minima attenuazione del segnale, fondamentale per applicazioni RF sensibili.

Gestione termica (0,76 W/mK)
La conduttività termica del materiale aiuta a dissipare il calore dagli amplificatori di potenza e da altri componenti ad alta potenza, prolungando la durata del dispositivo e garantendo un funzionamento affidabile.

Stabilità termoindurente
A differenza dei materiali in PTFE, TMM10i resiste allo scorrimento e al flusso a freddo. Il CTE è abbinato al rame (19 ppm/K sugli assi X/Y), garantendo fori metallizzati affidabili durante i cicli di temperatura.

Vantaggi di lavorazione
Il materiale non richiede un trattamento con naftanato di sodio prima della placcatura chimica, semplificando la produzione e riducendo i costi.

Specifiche del circuito stampato

Statistiche di progettazione

Il design a 2 reti indica un sottocircuito RF specializzato, probabilmente uno stadio di filtro, accoppiatore o amplificatore di potenza. L'elevato numero di pad passanti suggerisce componenti che richiedono resistenza meccanica e connessioni affidabili.

Confronto: come si posiziona TMM10i

Perché è importante: TMM10i offre il Dk più elevato tra i substrati RF comuni, consentendo le geometrie di circuito più piccole. La sua costruzione termoindurente fornisce una stabilità meccanica superiore rispetto al PTFE, mantenendo al contempo basse perdite.

Applicazioni ideali

Con la sua combinazione di alto Dk, basse perdite e stabilità termoindurente, questo design è costruito appositamente per:

• Circuiti RF e a microonde che richiedono design compatti
• Amplificatori di potenza e combinatori dove la gestione termica è importante
• Filtri e accoppiatori che beneficiano di geometrie più piccole
• Sistemi di comunicazione satellitare dove lo spazio è limitato
• Antenne GPS e patch che richiedono un controllo preciso dell'impedenza
• Tester di chip che necessitano di prestazioni coerenti e affidabili

D: Perché scegliere TMM10i rispetto ad altri materiali ad alto Dk?

R: TMM10i offre eccellenti prestazioni elettriche combinate con stabilità termoindurente. Resiste allo scorrimento e al flusso a freddo, mantiene la stabilità dimensionale nel tempo e non richiede un pre-trattamento speciale prima della placcatura.

D: Cosa rende vantaggioso un materiale ad alto Dk?
R: Un Dk più elevato consente una lunghezza d'onda minore all'interno del substrato, il che significa linee di trasmissione più corte e componenti passivi più piccoli. Ciò si traduce in design di PCB più compatti senza sacrificare le prestazioni.

D: Perché utilizzare la finitura superficiale ENIG?
R: ENIG fornisce una superficie piana e saldabile con un'eccellente resistenza alla corrosione. È ideale per componenti SMT a passo fine e offre una buona durata di conservazione.

D: Qual è lo scopo della placcatura dei bordi?
R: La placcatura dei bordi offre diversi vantaggi: migliore schermatura EMI, resistenza meccanica e percorsi di messa a terra aggiuntivi. Può anche essere utilizzata per interconnessioni circuito stampato-circuito stampato in design modulari.

D: Perché l'abbinamento CTE al rame è importante?
R: Quando il CTE non è abbinato, i cicli di temperatura causano stress all'interfaccia rame-substrato, potenzialmente portando a fori metallizzati rotti o difettosi. L'abbinamento del CTE al rame garantisce affidabilità a lungo termine.

D: TMM10i è facile da lavorare?
R: Sì. A differenza dei materiali in PTFE, TMM10i non richiede un trattamento con naftanato di sodio prima della placcatura chimica. Possono essere utilizzati tutti i processi standard di fabbricazione di PCB.

Considerazioni finali

L'alto costante dielettrica di TMM10i consente una significativa riduzione delle dimensioni del circuito stampato mantenendo eccellenti prestazioni RF. Combinato con la sua stabilità termoindurente e le caratteristiche di lavorazione affidabili, è una scelta ideale per applicazioni RF impegnative dove lo spazio è limitato.

Hai in mente un progetto RF compatto? Mi piacerebbe saperne di più!
