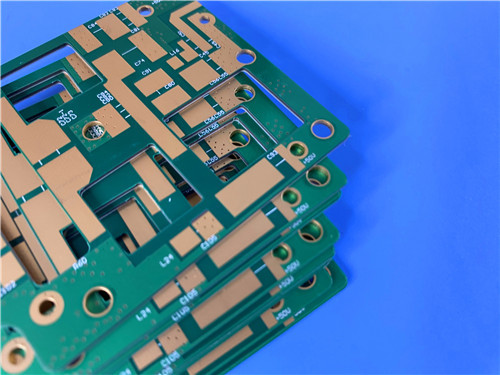

PCB ibrido multistrato M6 laminato ad alta velocità e a bassa perdita a 14 strati in materiale M6 con controllo dell'impedenza multipunto

Un PCB M6 a 14 strati con controllo dell'impedenza multipunto

Poiché la velocità dei dati si spinge oltre i 25 Gbps e nel regno di 56G e 112G PAM4, i materiali PCB convenzionali come lo standard FR-4 raggiungono i loro limiti pratici. L'integrità del segnale diventa fondamentale e la scelta del materiale laminato determina direttamente il successo o il fallimento di un progetto ad alta velocità. Questo articolo esamina una sofisticata scheda a 14 strati costruita sul materiale M6 di , caratterizzata da un rigoroso controllo dell'impedenza in cinque punti critici, affidabilità di classe IPC-3 e avanzate tecniche di elaborazione.

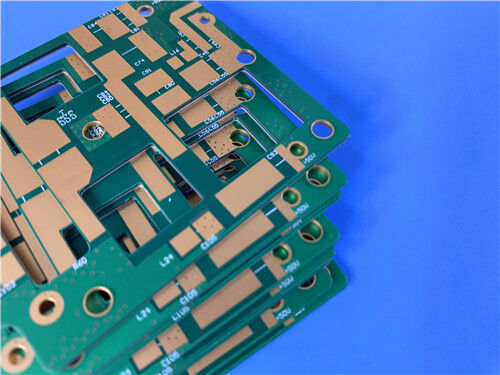

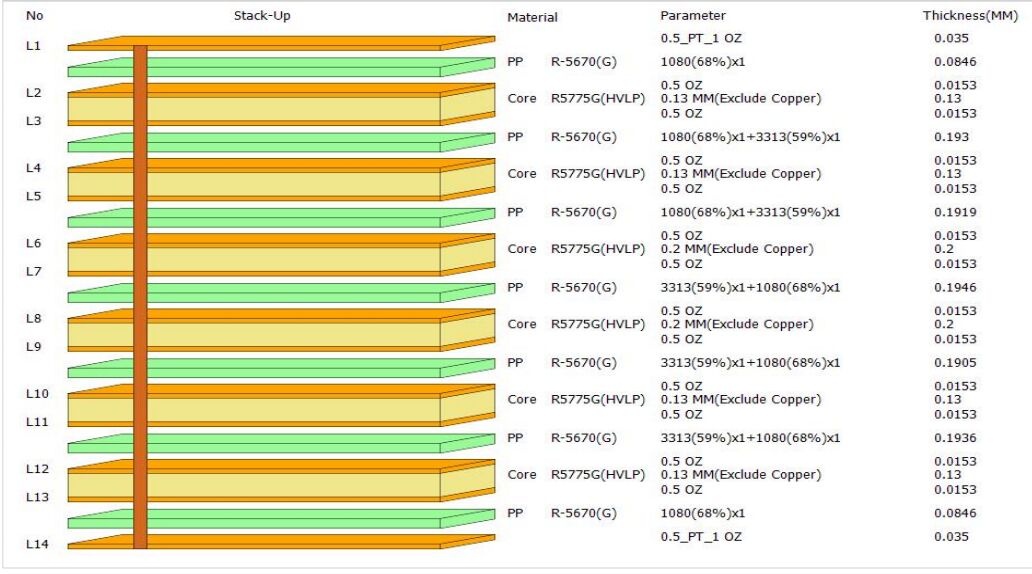

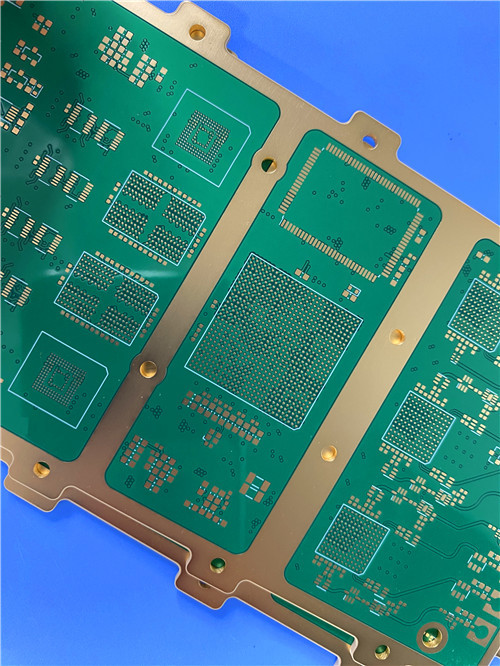

Istantanea del prodotto: la scheda ad alta velocità a 14 strati

Conteggio degli strati: 14 strati

Materiale di base: serie M6 (laminato R-5775(N), preimpregnato R-5670(N))

Spessore tavola finita: 2.406 mm

Peso del rame: strati interni di rame finito da 0,5 once, strati esterni di rame finito da 1 oncia

Maschera per saldatura: verde con scritte bianche

Finitura superficiale: Nichel-Palladio-Oro (ENEPIG)

Dimensioni pannello: 106 mm x 102 mm = 1 pezzo

Standard di qualità: Classe IPC-3 (alta affidabilità)

Controllo dell'impedenza: 5 coppie differenziali, ciascuna controllata a 100Ω ±10%

Vie: diametro 0,2 mm, tappate in resina, galvanizzate per levigare la superficie

Cos'è il materiale della scheda M6?

M6 è un materiale laminato ad alta velocità e a bassa perdita della serie Megtron di , progettato specificamente per applicazioni che richiedono un'integrità del segnale superiore alle alte frequenze. Il sistema materiale comprende:

• Laminato: R-5775(N) – Il materiale dielettrico del nucleo
• Preimpregnato: R-5670(N) – Il foglio adesivo per la laminazione multistrato

Entrambi sono classificati come "materiali multistrato ad alta velocità e bassa perdita" con una struttura in tessuto di vetro a basso Dk, che riduce il ritardo di propagazione del segnale e migliora la coerenza dell'impedenza.

Tabella dei parametri chiave (dalla scheda tecnica R-5775(N))

Varianti di materiale M6 (tipi di nucleo)

M6 è disponibile in più spessori del nucleo, ciascuno con stili di tessuto di vetro e contenuto di resina specifici:

Aree di applicazione per M6

Informatica ad alte prestazioni (server, switch, router)

Ricetrasmettitori ottici (400G, 800G)

Infrastruttura di telecomunicazioni (stazioni base 5G, backhaul)

Apparecchiature di prova e misurazione

Aerospaziale e difesa (radar, guerra elettronica)

Punti chiave di elaborazione per M6

Sulla base della linea guida sul processo M6, i produttori devono prestare attenzione a:

Conservazione: Prepreg R-5670 deve essere conservato a ≤23°C e ≤50% di umidità relativa. La conservazione prolungata richiede 5°C. I sacchetti aperti devono essere richiusi; l'esposizione cumulativa non deve superare le 8 ore.

Trattamento di adesione dello strato interno: l'ossido nero/marrone è accettabile, ma è preferibile un trattamento con ossido alternativo (tecnologia di perossido/attacco solforico). Dopo il trattamento di ossido si consiglia una cottura in forno a 105°C per 20-30 minuti.

Perforazione: utilizzare punte ad alto angolo di elica e lamiere di ingresso lubrificate (ad es. lamiere LE). Per le punte sottili si consiglia la foratura a peck. Per una punta da 0,30 mm, parametri tipici: 160 kRPM, velocità 151 m/min, carico truciolo 20 μm/giro, 3000 colpi.

Desmear: M6 ha una perdita di peso inferiore rispetto allo standard FR-4 (R-1766). Per lo smacchiamento del permanganato, si consiglia il doppio del tempo di condizione FR-4. Per il desmear al plasma, si consiglia la metà del tempo di condizionamento FR-4. Per le costruzioni ibride con FR-4, si consiglia un processo combinato (emitempo al plasma + permanganato senza rigonfiamento).

Precauzioni ENIG: Se si utilizza ENIG (come fa questo prodotto), è necessaria la cottura a 150°C per 5 ore o la conservazione a temperatura ambiente per 1 settimana prima della nichelatura per evitare difetti di placcatura.

Laminazione: Velocità di riscaldamento: 2,0-4,0°C/min. Pressione: 3,0-4,0 MPa. La temperatura del prodotto deve superare i 185°C per 75 minuti. Sosta vuoto a 90-130°C (30 minuti dall'avvio).

Tipi di impedenza

Il controllo dell'impedenza è la pratica di far corrispondere l'impedenza caratteristica di una linea di trasmissione alle impedenze della sorgente e del carico per ridurre al minimo le riflessioni del segnale. In questo prodotto, cinque coppie differenziali sono controllate a 100Ω ±10%. Esaminiamo i principali tipi di impedenza e come si applicano.

Impedenza a terminazione singola

Un singolo conduttore riferito a un piano di terra (tipicamente su uno strato adiacente). Valori comuni: 50Ω o 75Ω. Utilizzato per segnali individuali come orologi, percorsi RF o linee dati a terminazione singola.

Impedenza differenziale

Questo è il tipo utilizzato nel prodotto attuale. Due tracce abbinate che trasportano segnali uguali e opposti. L'impedenza differenziale è l'impedenza tra le due tracce. Il valore standard per le coppie differenziali ad alta velocità (USB, PCIe, Ethernet, LVDS) è 100Ω.

Perché differenziale di 100Ω?Questo valore bilancia il consumo energetico, l'immunità al rumore e la compatibilità con i progetti di ricetrasmettitori standard.

Impedenza complanare

Le tracce fanno riferimento ai piani del terreno sullo stesso strato (tramite getti di terreno adiacenti) oltre a un piano di riferimento sottostante. Ciò fornisce un migliore isolamento e un controllo più rigoroso, spesso utilizzati nei progetti RF o quando la spaziatura da strato a strato non è coerente.

Microstrip contro Stripline

Strutture di impedenza in questo prodotto

Dal foglio di calcolo dell'impedenza possiamo individuare due strutture distinte:

1. Microstriscia rivestita con accoppiamento sul bordo 1B (impedenza 1 e 2 – L1 e L14)

2. Stripline offset accoppiato sul bordo 1B1A (impedenza 3, 4, 5 – L5, L10, L12)

Perché cinque punti di controllo dell'impedenza?

Le cinque coppie differenziali controllate (L1, L14, L5, L10, L12) riflettono la complessità del percorso ad alta velocità:

L1 e L14 (strati esterni): Probabili per segnali che devono entrare/uscire dalla scheda senza via o per punti di test.

L5, L10, L12 (strati interni): strutture stripline per tracce lunghe e ad alta velocità che richiedono la massima protezione EMI e un'impedenza costante su distanze maggiori.

L'altezza dielettrica (H1/H2) e Dk (Er1/Er2) di ogni strato differiscono a causa dell'accumulo, richiedendo regolazioni indipendenti della larghezza della traccia (W) e della spaziatura (S), esattamente come mostrato nelle colonne "Regolate".

Funzionalità aggiuntive di affidabilità

I requisiti chiave includono:

Test elettrici al 100% per continuità e isolamento

Requisiti dell'anello anulare più stretti (minimo 50% della ventosa)

Qualità più rigorosa delle pareti dei fori (nessun vuoto, nessuna fessura dopo lo stress termico)

Riempimento completo dei fori placcati (nessun vuoto nel rame)

Vie da 0,2 mm: tappate in resina + levigatura elettrolitica

Vie piccole (diametro 0,2 mm) sono standard per i progetti ad alta densità.

Tuttavia, i via aperti possono causare problemi:

Assorbimento della saldatura durante l'assemblaggio

Flusso intrappolato che causa degassamento

Superficie irregolare per il posizionamento dei componenti

Il tappo in resina riempie completamente il passaggio con una resina epossidica non conduttiva. La levigatura galvanica (placcatura del cappuccio) quindi placca il rame sul passante collegato, creando una superficie piana e planare.

Ciò consente:

Design Via-in-pad (via posizionati direttamente sotto i pad BGA)

Affidabilità migliorata (nessun vuoto, nessun contaminante intrappolato)

Migliore dissipazione del calore (cappuccio in rame massiccio)

Conclusione

Questo PCB M6 a 14 strati rappresenta lo stato dell'arte nella progettazione digitale ad alta velocità. Combinando il laminato M6 a bassa perdita (R-5775/R-5670) con il controllo dell'impedenza differenziale a 5 punti, l'affidabilità di classe IPC-3 e l'elaborazione avanzata (tamponamento in resina + livellamento elettrolitico), la scheda è appositamente realizzata per applicazioni che richiedono l'integrità del segnale a oltre 25 Gbps.

L'uso di strutture sia a microstrip (L1, L14) che a stripline offset (L5, L10, L12) dimostra una comprensione sofisticata del controllo dell'impedenza tra diversi tipi di strato. Per gli ingegneri che specificano schede simili, l'attenzione allo stoccaggio del materiale, ai parametri di perforazione, ai cicli di desmear e alla precottura ENIG (come dettagliato nella linea guida del processo M6) è essenziale per ottenere il successo del primo passaggio.
