Alternativa RT/duroid® alternativa? PCB laminato TLY-5: perdite inferiori, rendimenti più elevati per radar e avionica da 77 GHz

Descrizione di prodotto

Che cos'e' TLY-5?

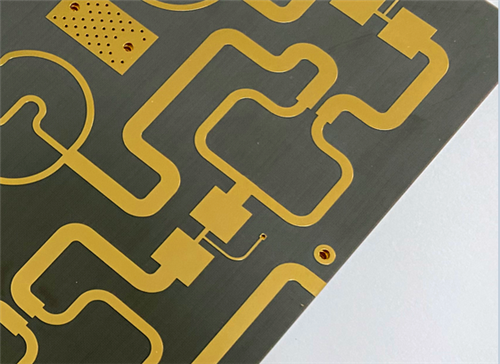

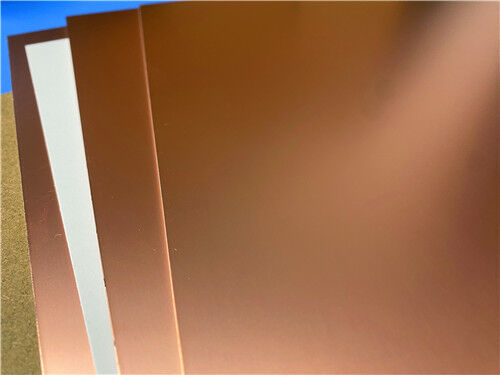

Il TLY-5 è un materiale base per l'avionica e l'aerospaziale, con una costante dielettrica (Dk) molto bassa, prodotto da AGC.Dispone di un rinforzo leggero in fibra di vetro tessuto che fornisce una stabilità dimensionale superiore rispetto ai compositi PTFE rinforzati a fibre tritate. Con un fattore di dissipazione ultra basso di 0,0009 a 10 GHz, un Dk di 2,20 ± 0.02, e eccellenti proprietà meccaniche, TLY-5 è appositamente progettato per applicazioni a onde millimetriche fino a oltre 77GHz, inclusi radar automobilistici, comunicazioni satellitari e sistemi aerospaziali.

I punti chiave (in un'occhiata)

Dk (10GHz): 2,20 ± 0,02 (specificabile da 2,17 a 2,40)

Fattore di dissipazione: 0,0009 @ 10GHz il più basso della sua classe

CTE (X/Y/Z): 26 / 15 / 217 ppm/°C (25 ∼260°C)

Conduttività termica: 0,22 W/m·K

Assorbimento dell'umidità: 0,02%

Fammabilità: UL 94 V-0

Sparizione di gas dalla NASA: TML, CVCM, WVR tutti ≤ 0,01%

Principale differenziatore: l'armatura di vetro tessuto leggero offre una maggiore stabilità dimensionale rispetto alle alternative di fibre tritate, consentendo maggiori rendimenti di produzione

1.Perché scegliere TLY-5?

Per gli ingegneri che progettano circuiti ad alta frequenza a frequenze d'onda millimetrica (bande Ka, E, W), la selezione dei materiali è fondamentale per ottenere prestazioni elettriche e fabbricabilità.Il TLY-5 risponde a queste esigenze attraverso quattro vantaggi chiave:

Perdite dielettriche ultra-basse: con un fattore di dissipazione di 0,0009 a 10 GHz, TLY-5 offre il Df più basso della sua classe.Ciò si traduce in una minima perdita di inserimento, un fattore critico per il radar automobilistico a 77 GHz e altre applicazioni di antenne a onde millimetriche in cui l'attenuazione del segnale deve essere strettamente controllata..

Stabilità dimensionale superiore: a differenza dei compositi PTFE rinforzati a fibre tritate, TLY-5 utilizza una matrice leggera tessuta in fibra di vetro.Ciò produce un laminato meccanicamente stabile che resiste ai cambiamenti dimensionali durante la fabbricazione del PCB, che si traduce in rendimenti produttivi più elevati e prestazioni costanti in serie di produzione di grandi volumi.

Dk coerente e uniforme: la costante dielettrica può essere specificata in un intervallo da 2,17 a 2.40, con una tolleranza stretta di ±0,02 per la maggior parte degli spessori.

Affidabilità a livello aerospaziale: con valori di deflusso di gas della NASA (TML, CVCM, WVR) tutti pari a ≤ 0,01% e indice di infiammabilità UL 94 V-0,TLY-5 soddisfa i requisiti rigorosi per le applicazioni spaziali e avioniche.

2Proprietà del laminato TLY-5

La tabella seguente riassume tutte le specifiche elettriche, meccaniche, termiche e fisiche per TLY-5, come riportato nella scheda ufficiale.Tutti i valori rappresentano dati di misurazione tipici e sono destinati ad agevolare la selezione del materiale.

Nota:

La costante dielettrica può essere specificata nell'intervallo da 2,17 a 2,40 con una tolleranza di ±0,02 per la maggior parte degli spessori.

3Spessori e dimensioni dei pannelli disponibili

Spessori standard:

0.0035" (0,09 mm)

0.0050" (0,13 mm)

0.0075" (0,19 mm)

0.0100" (0,25 mm)

0.0200" (0,51 mm)

0.0300" (0,76 mm)

0.0600" (1,52 mm)

Il TLY-5 può essere prodotto in incrementi di 0,005" (0,125 mm).

Dimensioni standard del pannello:

12" × 18" (305 × 457 mm)

16" × 18" (406 × 457 mm)

18" × 24" (457 × 610 mm) ¢ dimensioni standard del pannello

16" × 36" (406 × 914 mm)

24" × 36" (610 × 914 mm)

18" × 48" (457 × 1220 mm)

4. Studio di caso di progettazione di PCB

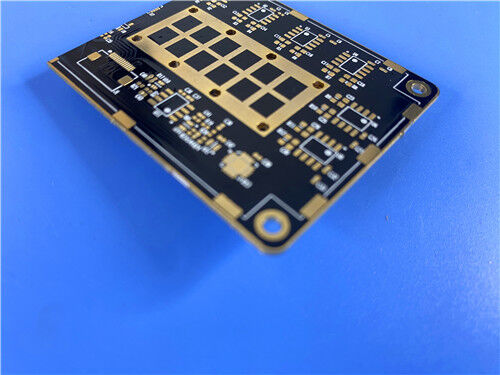

Per illustrare come TLY-5 funziona in un progetto reale, ecco un esempio di scheda a 2 strati con uno spessore finito di 0,3 mm.

Specifiche di progettazione dei PCB

Ragionamento tecnico delle specifiche chiave:

Nota di fabbricazione per TLY-5:

Perforazione: la costruzione in fibra di vetro tessuta del TLY-5 richiede perforazioni a carburo affilate con velocità e ritiro ottimizzati.Mentre il leggero rinforzo in vetro riduce l'usura degli utensili rispetto al FR-4 standard, i parametri adeguati sono essenziali per prevenire le forature e garantire la pulizia delle pareti dei fori.

Preparazione superficiale: per EPIG o altre finiture si applicano tecniche standard di preparazione superficiale in PTFE. Il trattamento con plasma può essere utile per garantire una forte adesione del rivestimento.

Stabilità dimensionale: la matrice di vetro tessuto fornisce un'eccellente stabilità dimensionale durante la lavorazione, con conseguente registrazione più stretta e rendimenti più elevati rispetto alle alternative di fibre tritate.Questo è particolarmente utile per i progetti con campi densi via (139 vias in questo caso) e componenti fine-pitch.

5. TLY-3FF: la variante flessibile

Per le applicazioni che richiedono flessibilità del raggio di curva, AGC offre TLY-3FF, un laminato altamente flessibile progettato per circuiti flessibili o rigidi-flessibili.

Flessibilità paragonabile a quella dei laminati PTFE rinforzati a fibre tritate

Tangente di perdita inferiore rispetto ai tradizionali laminati rinforzati a fibre tritate

Miglioramento della capacità laser tramite formazione

Conserva la stabilità dimensionale della serie TLY-5 standard

Ciò rende TLY-3FF una scelta eccellente per l'elettronica indossabile, le antenne pieghevoli e le applicazioni in cui è necessaria una piegatura meccanica senza sacrificare le prestazioni RF.

6. Posizionamento comparativo Come TLY-5 si distingue

Rispetto ai tipici compositi PTFE rinforzati a fibre tritate, TLY-5 offre diversi vantaggi distinti:

7. Applicazioni tipiche ¢ Dove TLY-5 risplende

Sulla base del suo set di proprietà e del caso di progettazione di cui sopra, TLY-5 è adatto a:

Radar automobilistico: sensori a 77 GHz e 79 GHz per ADAS e sistemi di guida autonoma

Comunicazioni satellitari e cellulari: terminali a banda Ka, apparecchiature di stazioni di terra

Amplificatori di potenza: fasi di potenza RF ad alta frequenza che richiedono basse perdite

LNB, LNA, LNC: blocchi e amplificatori a basso rumore per la ricezione satellitare

Aerospaziale e aeronautica: altimetri radar, sistemi di comunicazione, apparecchiature di navigazione

Applicazioni a banda Ka, E e W: sistemi a onde millimetriche fino e oltre i 77GHz

Q1: Qual è il range della costante dielettrica per TLY-5?

Il Dk può essere specificato nell'intervallo da 2,17 a 2.40Per la maggior parte degli spessori, la tolleranza è ± 0.02, fornendo un'eccellente consistenza per i disegni controllati con impedenza.

D2: Come si presenta TLY-5 rispetto ai compositi PTFE rinforzati a fibre tritate?
TLY-5 utilizza una matrice leggera di fibra di vetro tessuta, offrendo una stabilità dimensionale superiore e maggiori rendimenti di produzione.le prove comparative hanno dimostrato una prestazione di perdita di inserimento equivalente "drop-in";, con il vantaggio primario di migliorare la capacità di elaborazione.

Q3: Qual è la frequenza massima di funzionamento per TLY-5?
Il TLY-5 è utilizzato con successo fino a 77 GHz (radar automobilistico) e oltre, comprese le bande Ka, E e W. La sua Df ultra-bassa (0.0009) lo rende adatto alle frequenze di onda millimetrica.

D4: Il TLY-5 è adatto alle applicazioni spaziali?
Con valori di deflusso di gas della NASA (TML, CVCM, WVR) tutti pari a ≤ 0,01% e infiammabilità UL 94 V-0, TLY-5 soddisfa i requisiti aerospaziali per apparecchiature spaziali e avioniche.

D5: Qual è la differenza tra TLY-5 e TLY-3FF?
TLY-3FF è una variante altamente flessibile di TLY-5, progettata per applicazioni che richiedono un raggio di curva.Offre una flessibilità paragonabile a quella dei laminati a fibre tritate, mantenendo al contempo una minore perdita e una migliore capacità di formazione del laser.

Q6: Quali pesi e finiture in rame sono disponibili?
Le opzioni di rame standard includono 1/2 oz e 1 oz, con vari trattamenti (ED, CL1, C1).

D7: Tutti i valori della tabella delle proprietà sono garantiti?
I dati forniti sono valori misurati tipici destinati ad agevolare la selezione del materiale. Non costituiscono valori di specifica. Per le tolleranze critiche, contattare direttamente AGC.

D8: Quali dimensioni di pannello sono disponibili per TLY-5?
Le dimensioni standard dei pannelli variano da 12" × 18" a 24" × 36", con lo standard di 18" × 24" (457 × 610 mm).

Conclusioni

Il TLY-5 di AGC rappresenta una soluzione interessante per gli ingegneri che progettano circuiti ad alta frequenza e onde millimetriche che richiedono proprietà dielettriche ultra basse, costanti,e eccezionale stabilità dimensionaleCome dimostrato dal caso di progettazione del PCB a due strati, con uno spessore di 0,3 mm, 139 vias,e EPIG finitura superficiale ¢TLY-5 si integra senza intoppi nei flussi di lavoro di fabbricazione standard fornendo le prestazioni elettriche richieste per il radar automobilistico a 77 GHz, comunicazioni satellitari e applicazioni aerospaziali.Il TLY-5 non solo corrisponde alle prestazioni elettriche delle alternative di fibre tritate, ma le supera in termini di fabbricabilità e rendimento, rendendolo un'alternativa affidabile, una scelta collaudata per la produzione di onde millimetriche ad alto volume.
