Descrizione di prodotto
Che cos'e' TLX-8?
È un substrato a microonde PTFE rinforzato con fibra di vetro di grande volume prodotto da AGC. Ha una costante dielettrica (Dk) di 2,55 ± 0,04 a 10 GHz. Il fattore di dissipazione (Df) è di 0,0018 a 10 GHz.Offre prestazioni PIM eccellenti (misurate a meno di -160 dBc). Il materiale è dimensionalmente stabile. Ha un assorbimento di umidità molto basso (0,02%). È classificato UL94 V-0. È adatto per disegni a microonde a basso numero di strati.È ideale per applicazioni che richiedono rinforzo meccanico in ambienti difficili, comprese le applicazioni spaziali, aerospaziali e di difesa.
Che PCB si può costruire con questo?

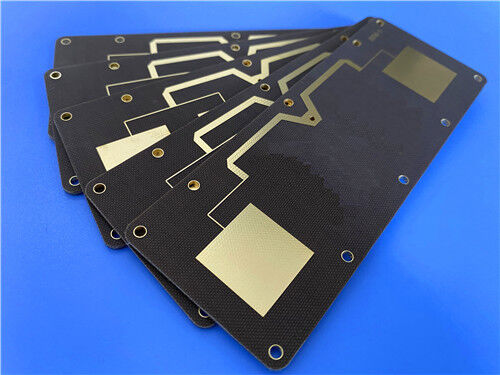

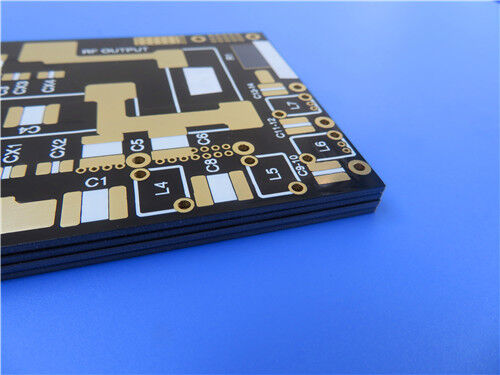

La scheda è basata su materiale TLX-8. Lo spessore finale è di 0,85 mm. Il peso del rame è di 1 once per strato.Come finitura superficiale viene applicata una placcatura in oro puro. Nessuna maschera di saldatura viene applicata su entrambi i lati. La pellicola di seta bianca è stampata sul livello superiore. La traccia minima e lo spazio sono di 5 e 7 mil. La dimensione minima del foro è di 0,3 mm. Lo spessore del rivestimento è di 20 μm..Lo standard di qualità è IPC Classe 2. Questa scheda è ideale per antenne, sistemi radar, comunicazioni mobili e apparecchiature di prova a microonde.
1- Una panoramica dei materiali
TLX-8 è un laminato in fibra di vetro PTFE, prodotto da AGC (ex Taconic).Il materiale è versatileÈ disponibile in una vasta gamma di spessori e opzioni di rivestimento in rame.
Il materiale offre rinforzo meccanico, che è importante ovunque un substrato subisca ambienti difficili.
Tra gli esempi:
Resistenza al sollevamento per i PWB avvitati a un alloggiamento che riscontrano alti livelli di vibrazione durante il lancio spaziale
Esposizione ad alte temperature nei moduli del motore
Resistenza alle radiazioni nello spazio (elencata dalla NASA per basse emissioni di gas)
Resistenza agli ambienti estremi in mare per le antenne delle navi da guerra
Resistenza ad un ampio intervallo di temperature per i substrati dell'altimetro durante il volo
TLX-8 ha una lunga tradizione spaziale ed è utilizzato ovunque sia necessario un rinforzo in fibra di vetro tessuto.
Caratteristiche principali del TLX-8:
PTFE fibra di vetro laminato Il materiale combina PTFE con fibra di vetro tessuto rinforzo. Questo fornisce eccellente resistenza meccanica e stabilità dimensionale.
Dk basso e stabile Dk è di 2,55 ± 0,04 a 10 GHz. La variazione di Dk è di circa ± 2% da -55 °C a 125 °C.
Fattore di dispersione basso Df è 0,0018 a 10 GHz.
Performance PIM eccellente PIM è misurato a meno di -160 dBc. Questo è fondamentale per le antenne delle stazioni base e i sistemi RF a bassa distorsione.
Eccellente stabilità termica
Stabilità dimensionale: dopo la cottura, il MD è di 0,06 mm/m e il CD di 0,08 mm/m.
Basso rilascio di gas Il materiale è elencato dalla NASA per basso rilascio di gas. TML è 0,03%. CVCM è 0,00%. WVR è 0,01%.
Basso assorbimento dell'umidità: assorbimento dell'umidità è solo dello 0,02%; prestazioni stabili in ambienti umidi sono garantite.
2. scheda tecnica TLX-8
| Immobili |
Valore tipico |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica |
20,55 ± 0.04 |
️ |
@ 10 GHz |
IPC-650 2.5.5.3 |
| Fattore di dissipazione |
0.0018 |
️ |
@ 10 GHz |
IPC-650 2.5.5.5.1 |
| Performance del PIM |
< - 160 |
dBc |
20 W per canale @ 800/1800 MHz |
Misurazione del coupon PCB |
| Sgomberamento (TML) |
0.03 |
% |
4 H 257°F @ ≤5×10−5 Torr |
ASTM E 595 |
| Sgomberamento (CVCM) |
0 |
% |
4 H 257°F @ ≤5×10−5 Torr |
ASTM E 595 |
| Sgomberamento (WVR) |
0.01 |
% |
4 H 257°F @ ≤5×10−5 Torr |
ASTM E 595 |
| Resistenza superficiale (temperatura elevata) |
6.605 × 108 |
Oh, mio Dio. |
️ |
IPC-650 2.5.17.1 Sec. 5.2.1 |
| Resistenza superficiale (condizione di umidità) |
3.550 × 106 |
Oh, mio Dio. |
️ |
IPC-650 2.5.17.1 Sec. 5.2.1 |
| Resistenza al volume (temperatura elevata) |
1.110 × 1010 |
Mohm/cm |
️ |
IPC-650 2.5.17.1 Sec. 5.2.1 |
| Resistenza al volume (condizione di umidità) |
1.046 × 1010 |
Mohm/cm |
️ |
IPC-650 2.5.17.1 Sec. 5.2.1 |
| Stabilità dimensionale (MD ) |
0.06 |
mm/m |
️ |
IPC-650 2.4.39 sec. 5.4 |
| Stabilità dimensionale (CD ) |
0.08 |
mm/m |
️ |
IPC-650 2.4.39 sec. 5.4 |
| Stabilità dimensionale (MD |
0.09 |
mm/m |
️ |
IPC-650 2.4.39 sec. 5.5 |
| Stabilità dimensionale (CD |
0.1 |
mm/m |
️ |
IPC-650 2.4.39 sec. 5.5 |
| Conduttività termica |
0.19 |
W/m·K |
️ |
ASTM F433 / ASTM 1530-06 |
| Asse X CTE |
21 |
ppm/°C |
25-260°C |
IPC-650 2.4.41 / ASTM D 3386 |
| Asse Y CTE |
23 |
ppm/°C |
25-260°C |
IPC-650 2.4.41 / ASTM D 3386 |
| CTE asse Z |
215 |
ppm/°C |
25-260°C |
IPC-650 2.4.41 / ASTM D 3386 |
| Td (2% di perdita di peso) |
535 |
°C |
️ |
IPC-650 2.4.24.6 (TGA) |
| Td (5% di perdita di peso) |
553 |
°C |
️ |
IPC-650 2.4.24.6 (TGA) |
| Resistenza al peeling (1 oz ED) |
2.63 (15) |
N/mm (lbs/in) |
Stressa termica |
IPC-650 2.4.8 sec. 5.2.2 |
| Forza di buccia (1 oz RTF) |
2.98 (17) |
N/mm2 (kpsi) |
️ |
IPC-650 2.4.8 sec. 5.2.2 |
| Forza di buccia (1⁄2 oz ED) |
2.45 (14) |
N/mm2 (kpsi) |
Temperatura elevata. |
IPC-650 2.4.8.3 |
| Modulo di Young (MD) |
6,757 (980) |
N/mm2 (psi) |
️ |
ASTM D 902 |
| Young's Modulus (CD) |
8,274 (1,200) |
N/mm2 (psi) |
️ |
ASTM D 902 |
| Assorbimento di umidità |
0.02 |
% |
️ |
IPC-650 2.6.2.1 |
| Rottura dielettrica |
> 45 |
kV |
️ |
IPC-650 2.5.6 |
| Indice di infiammabilità |
V-0 |
️ |
️ |
UL-94 |
3I principali vantaggi del TLX-8
|
Caratteristica
|
Benefici
|
|
Dk è 2,55 ± 0.04
|
Tolleranza stretta consente un controllo coerente dell'impedenza
|
|
Df è 0,0018 a 10 GHz
|
La bassa perdita riduce al minimo l'attenuazione del segnale nei circuiti a microonde
|
|
PIM è < -160 dBc
|
Performance eccellenti a bassa distorsione per le antenne della stazione base
|
|
Td è > 535°C
|
Fornisce una resistenza alla decomposizione termica eccezionale
|
|
CTE X/Y è 21/23 ppm/°C
|
Si ottiene una buona stabilità dimensionale
|
|
Basso rilascio di gas (TML 0,03%)
|
Lista della NASA per applicazioni spaziali
|
|
Assorbimento di umidità: 0,02%
|
Assorbimento idrico molto basso garantisce prestazioni stabili in ambienti umidi
|
|
Rating UL94 V-0 è raggiunto
|
La conformità alla sicurezza antincendio è garantita
|
|
Ampia gamma di spessori (0,064-6,35 mm)
|
Flessibilità di progettazione abilitata
|
|
Supporto per la produzione a grandi volumi
|
Materiale per antenne conveniente
|
4. Campo di applicazione
TLX-8 viene utilizzato in molte applicazioni RF e microonde:
- sistemi radar
- comunicazioni mobili
- apparecchiature di prova a microonde
- apparecchi di trasmissione a microonde
- accoppiatori, splitter, combinatori, amplificatori, antenne
5. PCB RF a due strati personalizzati Specificità completa
Una soluzione completa di PCB RF a 2 strati può essere fornita sulla base di TLX-8. Le specifiche sono riportate di seguito.
Specificativi della scheda
| Specificità |
Dettaglio |
| Tipo di scheda |
PCB RF a due strati |
| Materiale di base |
TLX-8 (0,762 mm / 30 mil core) |
| Spessore della tavola finita |
0.85 mm |
| Peso del rame finito |
1 oz (35 μm) per strato |
| Dimensioni della scheda |
76.4 × 98,6 mm (1 pezzo) |
| Tolleranza delle dimensioni |
± 0,15 mm |
| Traccia minima / spazio |
5 / 7 mils |
| Dimensione minima del foro |
0.3 mm |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
Placcatura in oro puro |
| Top Solder Mask |
- No, no. |
| Maschera di saldatura inferiore |
- No, no. |
| Top Silkscreen |
Bianco |
| Fusoliera di fondo |
- No, no. |
| Classificazione IPC |
Classe 2 |
| Formato delle opere d'arte |
Gerber RS-274-X |
| Esame |
Test elettrico al 100% (prima della spedizione) |
| Disponibilità |
Nel mondo |
6Perché si usa la finitura in oro puro
Per questo PCB RF viene scelto il rivestimento in oro puro, i cui vantaggi sono elencati di seguito.
| Vantaggi |
Benefici |
| È garantita un'eccellente solderabilità |
Per il fissaggio dei componenti è disponibile una superficie priva di ossidazione |
| Si supporta l'incollaggio del filo |
I componenti RF che richiedono il legame del filo d'oro possono essere utilizzati |
| Risistenza alla corrosione |
Le tracce di rame sono protette in ambienti difficili |
| Si ottiene una bassa resistenza al contatto |
Questo è adatto per i connettori di bordo e punti di prova |
| Lunga durata di conservazione |
La saldabilità è mantenuta per lunghi periodi |
7Perché non si usa la maschera di saldatura
| Vantaggi |
Benefici |
| Il peso si riduce |
Si ottengono tavole sottili e leggere |
| Riduzione dei costi |
Applicazione di maschera di saldatura è eliminata |
| Performance RF ottimizzata |
La maschera di saldatura può influenzare l'impedenza e introdurre perdite ad alte frequenze |
| La messa a terra in rame nudo è consentita |
Può essere effettuato un collegamento diretto alla terra |
| Ispezione visiva semplificata |
Le tracce e i tamponi sono chiaramente visibili |
Q1: Qual è la costante dielettrica di TLX-8?
Il processo Dk è di 2,55 ± 0,04 a 10 GHz. La variazione di Dk è di circa ± 2% da -55 °C a 125 °C. Questo Dk stabile consente un controllo di impedenza coerente.
D2: Qual è la prestazione PIM del TLX-8?
Il PIM è misurato a meno di -160 dBc. Questa misurazione viene eseguita utilizzando un coupon PCB prodotto.Questa eccellente prestazione PIM rende TLX-8 ideale per le antenne della stazione base.
D3: Il TLX-8 è adatto alle applicazioni spaziali?
Sì. TLX-8 ha una lunga storia spaziale. È indicato dalla NASA per basse emissioni di gas. I valori di emissioni di gas sono TML 0,03%, CVCM 0,00% e WVR 0,01%.e altre applicazioni spaziali.
D4: Quali spessori sono disponibili per TLX-8?
TLX-8 è disponibile in spessori da 0,064 mm (0,0025") a 6,35 mm (0,250").Le dimensioni standard dei pannelli includono 18" × 24" (457 mm × 610 mm) e altre dimensioni fino a 36" × 48".
D5: Dove si può ottenere la scheda ufficiale TLX-8?
La scheda ufficiale è disponibile presso AGC (ex Taconic). L'email di contatto è agc-ml.info-maltimaterial@agc.com. Il nostro team può anche fornire la documentazione.
Pronti per iniziare?

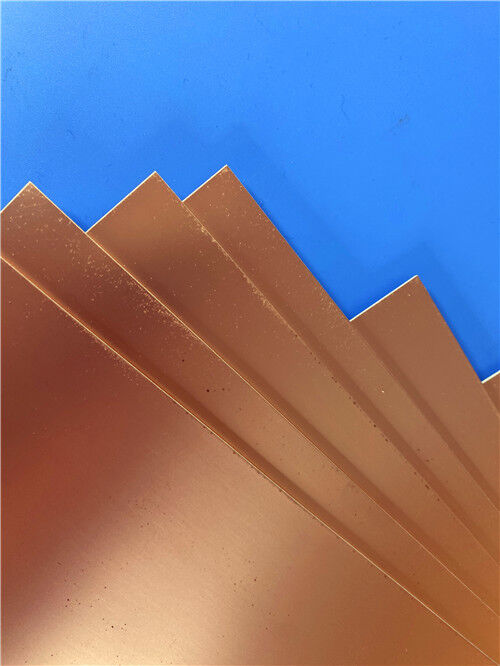

Il laminato grezzo TLX-8 può essere fornito. PCB RF a 2 strati completamente fabbricati con finitura in oro puro e capacità di linea fine possono essere fabbricati.
