Isola Astra® MT77 Laminato ad alta frequenza e soluzioni PCB multistrato personalizzate – prodotto Dk a bassissima perdita per frequenze millimetriche

Descrizione di prodotto

Soluzioni PCB personalizzate e laminate ad alta frequenza Astra® MT77 – Panoramica completa



D: Cos'è Astra® MT77 e che tipo di PCB possiamo fornire in base ad esso?

R: Astra® MT77 è il sistema laminato e prepreg a bassissima perdita e ad alta resistenza termica di Isola, progettato specificamente per applicazioni a onde millimetriche (mmWave) e RF/microonde. Parametri chiave: Dk = 3,00, Df fino a 0,0017, Tg = 200°C e Td = 360°C.

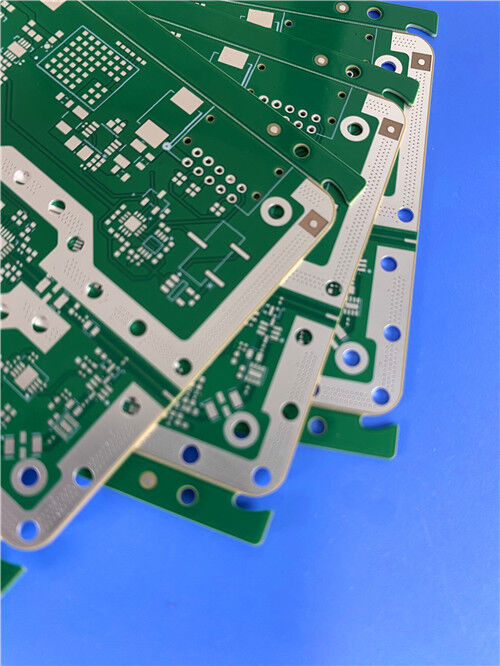

Sulla base di questo materiale, offriamo PCB completamente basati su MT77, a 6 strati, a pressione mista con funzionalità HDI avanzate tra cuivie cieche (L1–L2, L5–L6), Tappo in resina G12 ed elettrolitico tramite riempimento. Il prodotto di riferimento in questo documento è specificato come: rame a 6 strati, spessore finito 0,994 mm,rame interno da 0,5 once / esterno da 1 oncia, Finitura argento ad immersione, maschera di saldatura verde con legenda bianca, pannello da 131 mm × 107 mm.





Punti chiave

	Evidenziazione chiave	Descrizione
①	Grado materiale	Astra® MT77 – realizzato appositamente per mmWave e oltre, con prestazioni superiori al convenzionale FR-4 e a molti materiali a base di PTFE.
②	Prestazioni elettriche	Dk = 3,00 (stabile da 2 a 10 GHz), Df = 0,0017 (@10 GHz) – garantendo un'eccellente integrità del segnale alle alte frequenze.
③	Affidabilità termica	Tg = 200°C, Td = 360°C – pienamente compatibile con la saldatura senza piombo e ambienti operativi esigenti.
④	Compatibilità del processo	Supporta i processi di fabbricazione FR-4 standard: non è richiesta alcuna movimentazione speciale, riducendo costi e tempi di consegna.
⑤	Capacità di produzione	Supporta vie cieche (L1–L2, L5–L6), tamponamento in resina G12 + riempimento elettrolitico e altri processi HDI avanzati.
⑥	Conformità del settore	Conforme IPC-4103 /17, UL 94 V-0 e UL RTI 130°C (file n. E41625).





1. Panoramica dei materiali – Perché Astra® MT77?

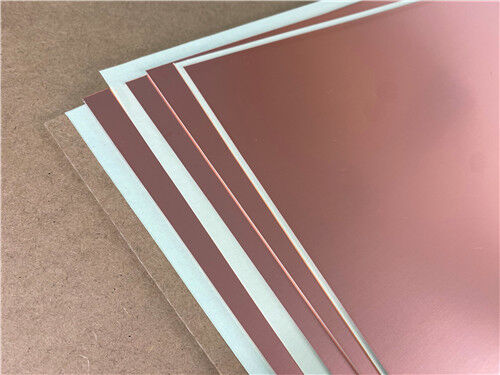

Astra® MT77 è un prodotto dielettrico innovativo, a bassissime perdite, studiato su misura per le frequenze commerciali RF, microonde e onde millimetriche. La sua formulazione unica colma il divario tra i laminati PTFE ad alte prestazioni e i materiali convenzionali a base epossidica, offrendo componenti elettrici superiori pur rimanendo pienamente compatibile con le linee di produzione PCB standard.





Principali proprietà del materiale (basate sulla scheda tecnica ufficiale):

Proprietà	Valore tipico	Unità	Metodo di prova (IPC-TM-650)
Temp. di transizione vetrosa. (Tg) da DSC	200	°C	2.4.25C
Temp. di decomposizione (Td) @5% di perdita in peso	360	°C	2.4.24.6
T260 / T288 Delaminazione (TMA)	>60 / –	Minuti	2.4.24.1
Z-CTE (Pre-Tg / Post-Tg)	50–70 / 250–350	ppm/°C	2.4.24C
X/Y-CTE (Pre-Tg)	12	ppm/°C	2.4.24C
Conducibilità termica	0,45	W/m·K	ASTM E1952
Assorbimento dell'umidità	0,1	%	2.6.2.1A
Grado di infiammabilità	V-0	–	UL94
RTI (indice termico relativo)	130	°C	UL796





2. Prestazioni elettriche: fondamentali per la progettazione ad alta frequenza

Parametro	Condizione	Valore	Metodo di prova
Dk (permittività)	@2GHz/@10GHz	3	2.5.5.5
Df (tangente di perdita)	@2GHz/@10GHz	0,0017	Stripline di bereskin
Resistività del volume	C-96/35/90	1,33×10⁷	MΩ-cm	2.5.17.1
Resistività superficiale	C-96/35/90	1,33×10⁵	MΩ	2.5.17.1
Rottura dielettrica	–	45.4	kV	2.5.6B
Resistenza all'arco	–	139	Secondi	2.5.1B
Resistenza elettrica (laminato e preimpregnato)	–	45 (1133)	kV/mm (V/mil)	2.5.6.2A
CTI (indice di monitoraggio comparativo)	Classe 3	175–249	Volt	UL746A/ASTM D3638





Perché questo è importante:



Il Df ultra basso riduce al minimo la perdita di inserzione, fondamentale per il 5G, i radar automobilistici (77 GHz) e i collegamenti satellitari.



Il Dk stabile su tutta la frequenza garantisce un controllo coerente dell'impedenza, riducendo la perdita di ritorno e la distorsione del segnale.





3. Affidabilità meccanica e termica

Proprietà	Valore (lunghezza/direzione trasversale)	Unità	Metodo di prova
Forza di pelatura (lamina EDC da 1 oncia)	1,0 (5,7)	N/mm (libbre/pollici)	2.4.8.3
Resistenza alla flessione	338 (49,0) / 269 (39,0)	MPa (kpsi)	2.4.4B
Resistenza alla trazione	214 (31,0) / 165 (24,0)	MPa (kpsi)	ASTM D3039
Rapporto di Poisson	0,183/0,182	–	ASTM D3039







Implicazioni progettuali:



Tg e Td elevati consentono un funzionamento affidabile in ambienti RF ad alta potenza.



L'abbinamento CTE con il rame riduce lo stress del foro passante placcato (PTH) durante il ciclo termico.

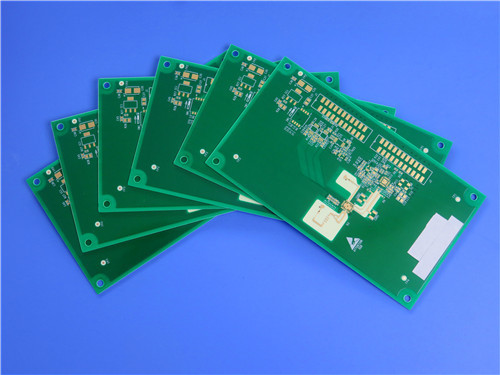

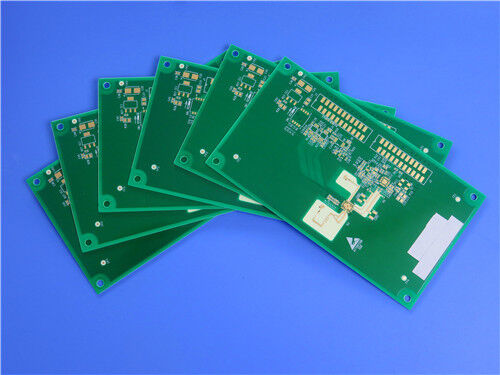

4. Riferimento PCB personalizzato: scheda a 6 strati da 0,994 mm

Questa sezione descrive il prodotto reale che abbiamo fabbricato, dimostrando la nostra capacità tecnica con questo materiale.





Specifiche di base

Articolo	Specifica
Conteggio degli strati	Rame a 6 strati
Pila di materiali	Core MT77 3 × 0,127 mm + preimpregnato MT77 (completamente basato su MT77)
Spessore del pannello finito	0,994 mm
Strato interno in rame	0,5 once
Strato esterno in rame	1,0 once
Finitura superficiale	Argento ad immersione
Maschera per saldatura/Leggenda	Maschera per saldatura verde / Serigrafia bianca
Dimensioni del pannello	131 mm × 107 mm (1 pezzo)

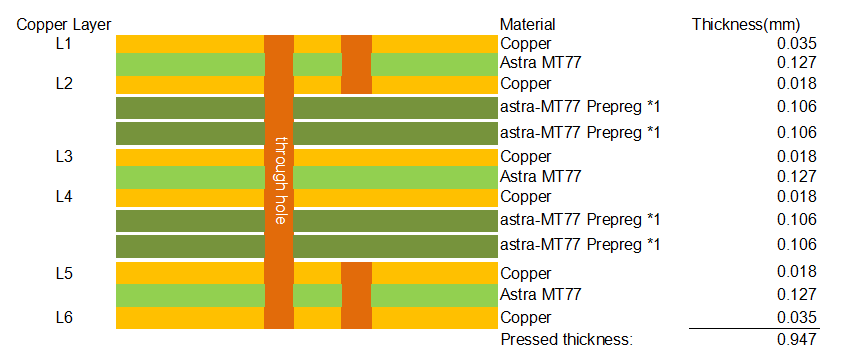

Impilare



Funzionalità di processo avanzate

Proprietà	Valore (lunghezza/direzione trasversale)	Unità
Forza di pelatura (lamina EDC da 1 oncia)	1,0 (5,7)	N/mm (libbre/pollici)
Resistenza alla flessione	338 (49,0) / 269 (39,0)	MPa (kpsi)
Resistenza alla trazione	214 (31,0) / 165 (24,0)	MPa (kpsi)





Tabella di confronto – MT77 rispetto a materiali alternativi ad alta frequenza

Parametro	Astra® MT77	FR-4 standard (Tg alta)	Tipico laminato a base di PTFE
Dk @ 10GHz	3	~ 4,2–4,5	~ 2,9–3,2
Df@10GHz	0,0017	~ 0,015–0,020	~0,0015–0,0025
Tg	200°C	~170–180°C	~180–240°C (varia)
Td	360°C	~340°C	~400°C+
Assorbimento dell'umidità	0,10%	~0,3–0,5%	<0,1%
Compatibilità del processo FR-4	SÌ	SÌ	Limitato (richiede una gestione speciale)
Livello di costo	Medio-alto	Basso	Alto
Migliore applicazione	Onde mm, 5G, Radar	RF digitale generale a bassa velocità	Microonde di fascia alta, aerospaziale



Conclusione: MT77 offre prestazioni elettriche vicine al PTFE con producibilità FR-4: una scelta equilibrata per i prodotti mmWave commerciali.





Aree di applicazione



Radar automobilistico: cruise control adattivo da 77 GHz, rilevamento degli angoli ciechi, avviso di collisione



Infrastruttura 5G – Stazioni base mmWave, piccole celle, antenne beamforming



Comunicazioni via satellite – Terminali in banda Ku/Ka, antenne a schiera di fase



Aerospaziale e difesa: sistemi radar, guerra elettronica, moduli RF ad alta affidabilità



Digitale ad alta velocità: ricetrasmettitori ottici 400G/800G, apparecchiature di test e misurazione



Il nostro PCB personalizzato, con vie cieche, tappi in resina e riempimento elettrolitico, è particolarmente adatto per moduli front-end RF ad alta densità e pannelli di antenne a schiera di fase in cui l'integrità del segnale e la gestione termica sono fondamentali.





D1: Astra® MT77 è compatibile con l'elaborazione FR-4 standard?

R: Sì. A differenza dei materiali a base di PTFE, l'MT77 può essere lavorato utilizzando apparecchiature e parametri FR-4 convenzionali, riducendo significativamente i costi di produzione e i tempi di consegna.





Q2: Quali tipi di fogli di rame sono supportati?
R: La scheda tecnica fa riferimento alle lamine VLP/HVLP (a basso profilo/a profilo molto basso), ottimizzate per una bassa perdita di inserzione alle alte frequenze.





D3: Potete supportare progetti a impedenza controllata con questo materiale?
R: Assolutamente. Il valore Dk stabile di 3,00 consente una modellazione precisa dell'impedenza. Possiamo personalizzare le larghezze delle tracce e lo stack-up per soddisfare i vostri specifici requisiti di impedenza.





Q4: Qual è il numero massimo di livelli che puoi creare con MT77?
R: Supportiamo fino a 12+ livelli con MT77, a seconda dello stack-up e della struttura dei via.





Q5: L'argento ad immersione è l'unica finitura disponibile?
R: No. Offriamo anche ENIG, ENEPIG, stagno ad immersione e OSP. L'argento per immersione è consigliato per applicazioni RF a causa della sua bassa resistenza di contatto e della mancanza di uno strato barriera in nichel.





Q6: Qual è il tempo di consegna per un PCB così personalizzato?
R: Il tempo di consegna tipico per le schede multistrato basate su MT77 con funzionalità HDI è di 8-10 giorni lavorativi per i prototipi, con tempi di consegna più brevi disponibili su richiesta.





Q7: Fornite supporto alla progettazione o consigli sull'impilamento?
R: Sì. Il nostro team di ingegneri può fornire assistenza nella progettazione di stack-up, nel calcolo dell'impedenza e nelle revisioni DFM (Design for Manufacturability).





Contattaci
Per domande tecniche, prezzi o richieste di campioni, contatta il nostro team. Siamo pronti a supportare il vostro progetto dal prototipo alla produzione in serie con la completa tracciabilità dei materiali e la garanzia della qualità.
