Descrizione di prodotto

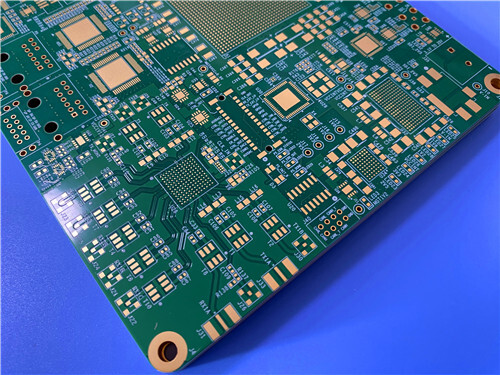

Cos'e' questo PCB ibrido?

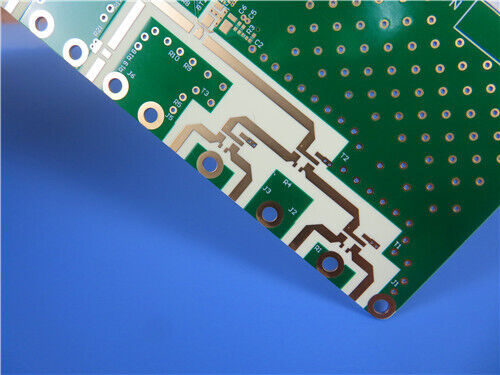

Si tratta di una scheda di circuiti ad alta frequenza a 12 strati che combina due materiali Rogers complementari: RO4350B (ceramica ad idrocarburi, Dk 3.48) eRO3010 (PTFE ricoperto di ceramica, Dk 10.2)Questo approccio ibrido consente ai progettisti di ottimizzare diversi strati per diverse funzioni.mentre RO4350B fornisce strati RF a bassa perdita con processabilità standard FR-4 .
Cosa la rende unica?
La scheda utilizza una finitura superficiale EPIG senza nichel (Palladio/Inmersion Gold) al posto della ENIG standard.riducendo le perdite di inserimento al di sopra dei 24 GHz critico per le comunicazioni radar automobilistiche e satellitari a 77 GHz .
Principali insegnamenti
| Per i designer |
Per i professionisti degli appalti pubblici |
| ✅ RO3010 (Dk 10.2) ️ Dk elevato per strati di antenna compatti |
✅ elaborazione compatibile con FR-4 RO4350B usa flussi di lavoro standard |
| ✅ RO4350B (Dk 3.48) ️ Strati RF a bassa perdita, UL94 V-0 |
✅ Basso costo Abbraccio ibrido risparmia rispetto alle pile all-RO3010 |
| ✅ EPIG privo di nichel perdita inferiore di 0,18 dB/in rispetto all'ENIG sopra i 24 GHz |
✅ Prepreg RO4450F con CTE per una laminazione affidabile |
| ✅ Vias cieche 7 gruppi (1-2, 2-5, 2-6, 2-8, 1-9, 10-12, 3-12) |
✅ V-0 classificato ️ RO4350B e RO4450F sono UL94 V-0 |
| ✅ CTE abbinato al rame 10-17 ppm/°C, eccellente stabilità dimensionale |
✅ Disponibilità a livello mondiale ️ I materiali Rogers sono provenienti da tutto il mondo |
| ✅ spessore di 3,14 mm |
✅ Compattibile senza piombo Supporta il riflusso a 260°C |
1Perche' un'accoppiata ibrida?
Quando un PCB è costruito su materiali dissimili invece di un solo materiale in tutto, viene chiamato PCB ibrido.Questo approccio consente ai progettisti di suddividere le funzioni elettriche in base alle caratteristiche del materiale piuttosto che costringere un singolo materiale a fare tutto.
In questo disegno:
RO3010 gestisce gli strati di antenna ad alto Dk (Dk 10.2) L' elevata costante dielettrica consente array di antenne a patch compatte e circuiti più piccoli.
RO4350B forma gli strati RF intermedi (Dk 3.48) Esso fornisce prestazioni a bassa perdita con processabilità FR-4 standard.
RO4450F previene il legame di tutto Questo sistema di resina dual-compatibile garantisce una laminazione affidabile tra RO3010 a base di PTFE e RO4350B a base di idrocarburi.

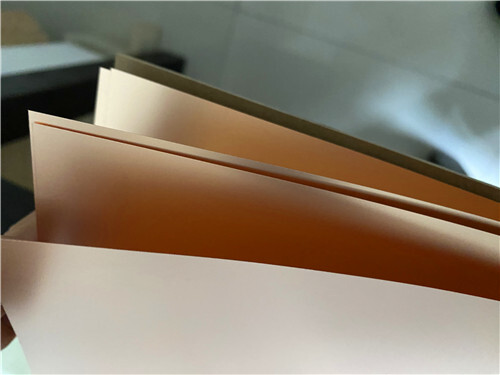

2- Una panoramica dei materiali
RO4350B Il cavallo di battaglia della serie RO4000
RO4350B è un laminato ceramico a idrocarburi progettato per prestazioni di alta frequenza superiori con fabbricazione di circuiti a basso costo.Può essere fabbricato utilizzando processi FR-4 standard a differenza dei materiali PTFE che richiedono un trattamento di incisione al sodio .
| Immobili |
Valore |
| Costante dielettrica (processo) |
30,48 ± 0,05 a 10 GHz |
| Progettazione Dk |
3.66 (8-40 GHz) |
| Fattore di dissipazione |
0.0037 a 10 GHz |
| TCDk |
+50 ppm/°C |
| CTE X/Y |
10/12 ppm/°C |
| CTE Z |
32 ppm/°C |
| Tg |
> 280°C |
| Td |
390°C |
| UL infiammabilità |
V-0 |
| Conduttività termica |
00,69 W/m·K |
| Assorbimento di umidità |
00,06% |
RO4350B è il materiale di riferimento per i progetti RF a basso costo che necessitano ancora di impedenza controllata e bassa perdita di inserimento.
RO3010 Materiale ceramico in PTFE ad alta densità di carbonio
RO3010 è un composito di PTFE riempito di ceramica con una costante dielettrica elevata di 10.2E'progettato per applicazioni che richiedono circuiti compatti.
| Immobili |
Valore |
| Costante dielettrica (processo) |
10.2 ± 0,30 a 10 GHz |
| Progettazione Dk |
11.20 (8-40 GHz) |
| Fattore di dissipazione |
0.0022 a 10 GHz |
| TCDk |
-395 ppm/°C |
| CTE X/Y |
13/11 ppm/°C |
| CTE Z |
16 ppm/°C |
| Td |
500°C |
| UL infiammabilità |
V-0 |
| Conduttività termica |
00,95 W/m·K |
| Assorbimento di umidità |
00,05% |
L'elevato Dk di RO3010 consente circuiti significativamente più piccoli, utili per accoppiatori compatti, filtri e reti di alimentazione in serie in fase in cui l'immobile della scheda è ristretto.Non è un materiale di uso generale, ma è lo strumento giusto per i progetti basati sulla miniaturizzazione.
RO4450F Prepreg
RO4450F è un prepreg privo di alogeni e ad alta Tg utilizzato in costruzioni multistrato per legare i nuclei Rogers insieme o per legare i livelli Rogers a FR-4 in stackup ibridi.È UL94 V-0 e garantisce una laminazione affidabile tra le diverse famiglie di materiali.
3. Specificativi completi dei PCB
| Specificità |
Dettaglio |
| Tipo di scheda |
PCB ibrido a 12 strati RF/microonde |
| Materiali di base |
RO4350B (alto/basso) + RO3010 (strati intermedi) + RO4450F Prepreg |
| Spessore della tavola finita |
3.14 mm |
| Dimensioni della scheda |
107 × 91,5 mm (2 pezzi) |
| Copper finito (esterno) |
1 oz (35 μm) |
| Rame finito (interno) |
0.5 oz (18 μm) |
| Finitura superficiale |
EPIG (Palladio elettroless senza nichel/oro immersivo) |
| Top Solder Mask |
Verde |
| Maschera di saldatura inferiore |
Verde |
| Top Silkscreen |
Bianco |
| Fusoliera di fondo |
Bianco |
| Via cieca |
1-2, 2-5, 2-6, 2-8, 1-9, 10-12, 3-12 |
| Classificazione IPC |
Classe 2 |
| Formato delle opere d'arte |
Gerber RS-274-X |
| Esame |
Test elettrico al 100% (prima della spedizione) |
Benefici della costruzione ibrida
L'accoppiamento di RO3010 e RO4350B è possibile grazie al sistema di resina a doppia compatibilità di RO4450F.fornendo una contrazione dimensionale inferiore a 0 dopo l'incisione.35 mm/m. A differenza delle lastre PTFE RO3000 a più strati, le lastre intermedie RO4350B utilizzano flussi di lavoro standard FR-4 senza incisione di sodio mediante trattamento,Riduzione del tempo di ciclo di produzione del 30% e riduzione del costo totale del materiale del 22% rispetto alle pile a 12 strati composte da RO3010 .
Vantaggi della finitura EPIG priva di nichel
La finitura ENIG convenzionale incorpora uno strato di barriera di nichel senza elettroli con proprietà ferromagnetiche che introducono perdite di inserimento significative al di sopra dei 24 GHz.L'EPIG senza nichel di questo prodotto deposita una sottile barriera di palladio direttamente sul rameI test comparativi a 10 ̊40 GHz dimostrano una perdita di inserimento inferiore di 0,18 dB/in rispetto all'ENIG standard.Questo è fondamentale per il radar automobilistico a 77 GHz e le comunicazioni satellitari.
La sottile pila di palladio-oro riduce anche al minimo l'accumulo di geometria del conduttore, supportando l'HDI cieco a stretto spazio lineare tramite il routing senza rischio di corto circuito.
Disegno cieco tramite HDI
Sette gruppi di vie cieche scaglionate eliminano i punti lunghi che creano capacità e induttanza parassitaria nelle bande d' onda millimetrica.Blind multi-stadio attraverso l'impilazione separa le interconnessioni del livello superiore dell'antenna dalle transizioni interne di potenza / terra, riducendo la lunghezza del percorso del segnale RF del 40% rispetto alle tradizionali schede a 12 strati.
Stabilità elettrica e termica
RO3010 ha un coefficiente termico Dk di -395 ppm/°C, mentre RO4350B fornisce una deriva di +50 ppm/°C Dk da -50°C a 150°C; the hybrid stackup's composite dielectric temperature response balances antenna resonant frequency drift and broadband transmission line impedance stability across automotive-grade operating ranges (-40°C to 125°C) La conduttività termica di RO3010 (0,95 W/m·K) fornisce una dissipazione termica superiore per le patch di antenna ad alto guadagno, mentre quella di RO4350B è di 0,9 W/m·K.La conduttività termica di 69 W/m·K diffonde il calore dell'amplificatore di potenza attraverso i piani interni del terreno..
Campi di applicazione
- Amplificatori per stazioni base 5G
- Comunicazioni satellitari
- Apparecchiature per onde millimetriche
- Reti di alimentazione in serie in fase
- Antenne GPS/GNSS
D1: Perché utilizzare uno stackup ibrido invece di un singolo materiale?
Un stackup ibrido divide le funzioni elettriche in base alle caratteristiche del materiale.48) fornisce strati RF a bassa perdita con elaborabilità FR-4L' approccio consente di risparmiare circa il 22% di costi rispetto a una scheda completamente RO3010 a 12 strati.
D2: Cos'è la finitura EPIG senza nichel e perché è importante?
EPIG (Electroless Palladium/Immersion Gold) sostituisce lo strato di nichel in ENIG standard con una sottile barriera di palladio.La finitura senza nichel offre 00,18 dB/in di perdita inferiore a ENIG a 10 ‰ 40 GHz mantenendo l'affidabilità della giunzione di saldatura e la capacità di legare il filo d'oro.
D3: sono RO4350B e RO3010 UL94 V-0?
Sì. RO4350B è classificato UL94 V-0. RO3010 è anche classificato V-0. Si noti che RO4003C non è classificato UL94 V-0. Se V-0 è un requisito, RO4350B è la scelta corretta.
D4: Come sono legati insieme RO4350B e RO3010?
Essi sono legati utilizzando la prepreg RO4450F, un materiale di legame privo di alogeni e ad alta Tg con resina a doppia compatibilità.RO4450F è progettato specificamente per costruzioni a più strati che legano i nuclei Rogers insieme o che legano gli strati Rogers a FR-4 E'UL94 V-0 e garantisce una laminazione CTE senza problemi di affidabilità termica.
D5: Per quali applicazioni vengono utilizzati i vias ciechi di questo progetto?
Sette gruppi di vie cieche scaglionate (1-2, 2-5, 2-6, 2-8, 1-9, 10-12, 3-12) eliminano i bastoncini lunghi che creano capacità e induttanza parassitaria nelle bande d'onda millimetrica.Riducono la lunghezza del percorso del segnale RF del 40% rispetto alle tradizionali schede a 12 strati, migliorando l' attenuazione della banda di arresto del filtro e l' efficienza della radiazione dell' antenna.
