PWB ad alta frequenza del circuito del PWB 2-Layer Rogers 3006 25mil 0.635mm di microonda di Rogers RO3006 DK6.15 DF 0,002

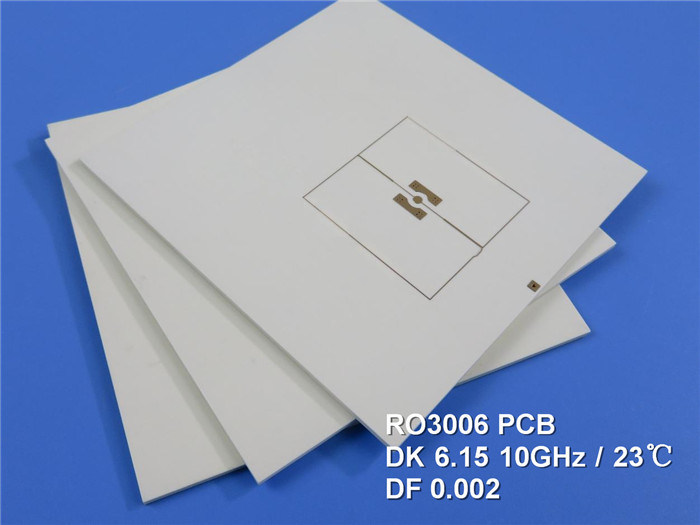

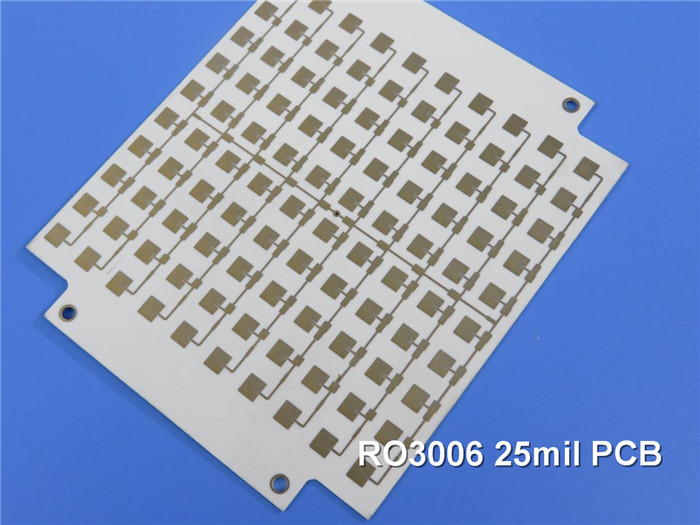

Rogers RO3006 PCB a due strati Rogers 3006 25mil 0,635mm Circuito DK6.15 DF 0,002 PCB ad alta frequenza

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

Rogers RO3006i materiali dei circuiti ad alta frequenza sono compositi in PTFE ricoperti di ceramica destinati ad essere utilizzati in circuiti commercialimicroonde e RFIl sistema è stato progettato per offrire un'eccezionale stabilità elettrica e meccanica a prezzi competitivi.Questo consente al progettista di sviluppare disegni di schede a più strati senza incontrare problemi di curvatura o affidabilità.Materiali RO3006presentano un coefficiente di espansione termica (CTE) sugli assi X e Y di 17 ppm/°C. Questo coefficiente di espansione è corrispondente a quello del rame,che consente al materiale di mostrare un'eccellente stabilità dimensionaleIl CTE dell'asse Z è di 24 ppm/°C, il che garantisce un'eccezionale affidabilità dei fori rivestiti, anche in ambienti difficili..

Applicazioni tipiche:

1) Radar per autoveicoli

2) Sistemi di telecomunicazione cellulare

3) Datalink su sistemi via cavo

4) Sateliti di trasmissione diretta

5) Antenne satellitari di posizionamento globale

6) Antenna a patch per comunicazioni wireless

7) Amplificatori di potenza e antenne

8) Motori a sfondo

9) lettori di contatori a distanza

Specificativi dei PCB

Scheda dati di Rogers 3006(RO300)6)
