Rogers RT/duroid 6202 DK 2.94 a 3.06 Laminato ad alta frequenza e soluzioni PCB fabbricate basate su substrato da 20mil con ENIG

Descrizione di prodotto

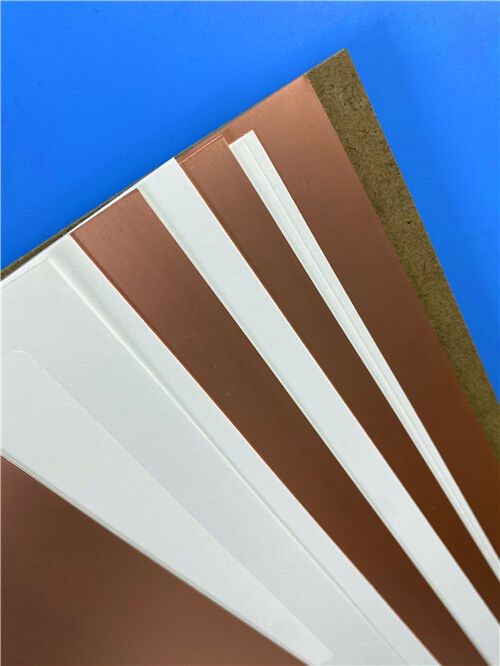

Nella progettazione di strutture complesse a microonde, dalle antenne a serie in fase ai sistemi radar aerei, la selezione dei materiali svolge un ruolo determinante per ottenere prestazioni affidabili e ripetibili.Rogers RT/duroide 6202è un laminato a bassa perdita, a bassa costanza dielettrica, con rinforzo in vetro tessuto limitato,con un'intensità di potenza di potenza superiore a 50 W/cm3.

NT1 di cui all'art.da 1⁄2 oz. a 2 oz./ft2 depositati con elettrodioFogli di rame laminatiLa sua eccellente stabilità dimensionale (0,05 a 0,05 mm).07 mil/pollice) spesso elimina la necessità di doppia incisione per ottenere tolleranze posizionali strette, semplificando la fabbricazione e migliorando il rendimento.

Proprietà chiave in un'occhiata:

Nota: Dk varia in base allo spessore ¥0,005" i laminati sono 3,06 ± 0.04; i laminati da 0,010" e da 0,015" sono 3,02 ± 0.04I laminati ≥ 0,020" sono 2,94 ± 0.04.

Applicazioni

Antenne a fascia di fascia Precise element-to-element phase control

Sistemi radar a terra e aerei Performance affidabili in ambienti difficili

Antenne GPS Stabile Dk per un posizionamento preciso

Power Backplanes ️ Basse perdite ad alte frequenze

Evitazione delle collisioni nelle linee aeree commerciali

Reti di formazione del fascio Consistente prestazione elettrica tra le serie

Circuiti complessi a più strati di alta affidabilità

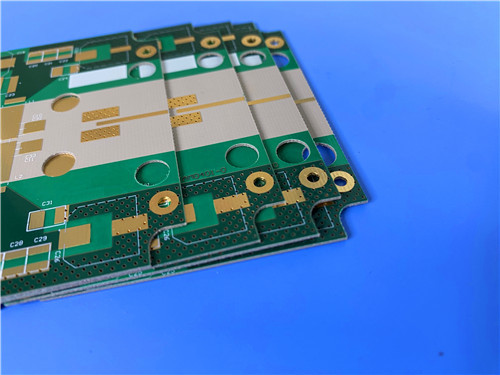

Fabbricazione di PCB su misura su RT/duroid 6202

Come produttore specializzato di circuiti stampati ad alta frequenza, offriamo servizi di fabbricazione completi utilizzando Rogers RT/duroid 6202 e altri materiali avanzati.La seguente specifica descrive in dettaglio un'implementazione rappresentativa di PCB rigidi a due strati:

Dettagli di costruzione del PCB:

Statistiche sui PCB:

Basse perdite per le prestazioni ad alta frequenza:

RT/duroid 6202 offre un fattore di dissipazione di soli 0,0015 a 10 GHz,ridurre al minimo l'attenuazione del segnale nelle linee di trasmissione e garantire un'eccellente prestazione ad alta frequenza nelle bande a microonde e a onde millimetriche;.

Ottima stabilità dimensionale:
Con una stabilità dimensionale da 0,05 a 0,07 mil/pollice ottenuta grazie a un arricchimento di vetro tessuto limitato, RT/duroid 6202 spesso elimina la doppia incisione, riduce gli errori di registrazione,e migliora i rendimenti di fabbricazione per i progetti a stretta tolleranza.

Espansione in piano:
Il CTE dell'asse X e Y di 15 ppm/°C è strettamente abbinato al rame, riducendo lo stress sui fori di tracciato e migliorando l'affidabilità attraverso il ciclo termico.La bassa CTE dell'asse Z di 30 ppm/°C migliora ulteriormente la stabilità dimensionale nelle costruzioni a più strati.

Basso coefficiente termico di Dk:
A soli 5 ppm/°C su -50 a +150°C, la costante dielettrica rimane altamente stabile a tutta temperatura, garantendo prestazioni elettriche costanti in ambienti soggetti a ampie oscillazioni di temperatura.

Resistenza al calore e all'umidità:

1. La temperatura di decomposizione (Td) di 500°C fornisce un'ampia finestra di lavorazione
2. Conduttività termica di 0,68 W/m·K aiuta la dissipazione del calore
3. Assorbimento dell'umidità di soli 0,04% mantiene proprietà elettriche stabili in condizioni umide
4. La classificazione di infiammabilità UL 94 V-0 garantisce la conformità alla sicurezza

Riduzione molto bassa dell' incisione:
Il materiale presenta un ridotto restringimento da incisione, che contribuisce a una definizione precisa delle caratteristiche e a prestazioni di circuito ripetibili.

Qualità e disponibilità

Tutte le schede sono fabbricate in conformità agli standard di qualità IPC-Class-2, garantendo una robusta affidabilità per applicazioni commerciali, industriali e legate alla difesa.È effettuata una prova elettrica al 100% prima della spedizione per garantire l'integrità funzionale..

La nostra capacità di produzione si estende a disponibilità in tutto il mondo, con supporto flessibile per la spedizione e la logistica sia per i requisiti di prototipo che di volume.Offriamo una rapida consegna e prezzi competitivi mantenendo un rigoroso controllo dei processi.

Per richieste relative a impilati personalizzati, dimensioni dei pannelli, fogli di rame alternativi (elettrodepositi o laminati) o altre configurazioni,per favore contatta il nostro team di ingegneria di vendita siamo pronti a supportare le vostre esigenze di circuiti a alta frequenza.
