Luogo di origine: | La Cina |
Marca: | Bicheng Technologies Limited |
Certificazione: | UL |
Numero di modello: | BIC-0050-V0.87 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD 9.99-99.99 |
Imballaggi particolari: | Vuoto |
Tempi di consegna: | 10 GIORNI LAVORATIVI |
Termini di pagamento: | T/T, Western Union |
Capacità di alimentazione: | 50000 pezzi al mese |
Numero degli strati: | 2 | In vetro epossidico: | RO3010 |
---|---|---|---|
Stagnola finale: | 1,0 Oz | Altezza finale del PWB: | 1,3 millimetri ±10% |
Finitura superficia: | Oro di immersione | Colore della maschera della lega per saldatura: | Verde |
Colore della leggenda componente: | Bianco | Prova: | Spedizione priore della prova elettrica di 100% |

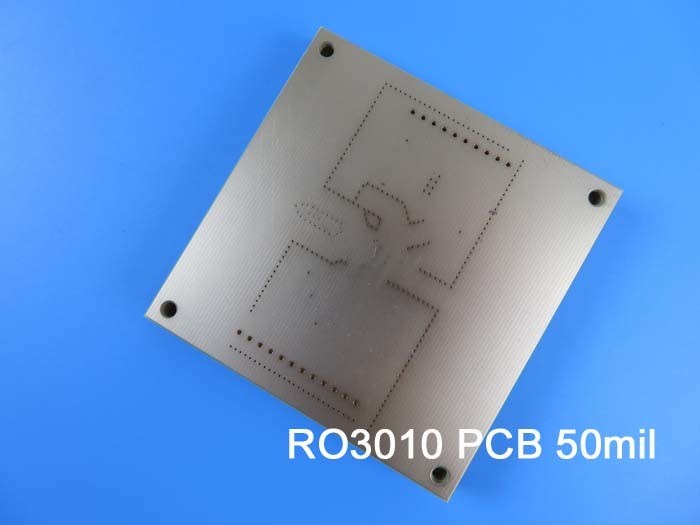

PWB di microonda del circuito stampato di Rogers RO3010 rf 2-Layer Rogers 3010 50mil 1.27mm con l'argento di immersione
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
I materiali ad alta frequenza del circuito di Rogers RO3010 sono di composti ripieni di ceramica di PTFE destinati ad uso nella microonda commerciale e nelle applicazioni di rf. È stata destinata per offrire la stabilità elettrica e meccanica eccezionale ai prezzi competitivi. Le proprietà meccaniche sono coerenti. Ciò permette che il progettista elabori le progettazioni a più strati del bordo senza incontrare le distorsioni o i problemi dell'affidabilità. I materiali RO3010 esibiscono un coefficiente di espansione termica (CTE) nella X e nell'asse y di 17 ppm/℃. Questo coefficiente di espansione è abbinato a quello di rame, cui permette che il materiale esibisca la stabilità dimensionale eccellente, con il restringimento tipico incissione all'acquaforte, dopo incidono e cuociono, di meno di 0,5 mil per pollice. L'Z-asse CTE è 24 ppm/℃, che fornisce l'affidabilità eccezionale del foro metallizzato, anche negli ambienti severi.
Applicazioni tipiche:
1) Radar automobilistico
2) Sistemi di telecomunicazioni cellulari
3) Datalink sui sistemi di cavo
4) Satelliti diretti di radiodiffusione
5) Antenne satellitari di posizionamento globali
6) Antenna della toppa per le comunicazioni senza fili
7) Amplificatori di potenza ed antenne
8) Superfici posteriori di potere
9) Lettori del contatore a distanza
Specifiche del PWB
DIMENSIONE DEL PWB | 75 x 80 millimetro = 1 PCS |
TIPO DEL BORDO | PWB ad alta frequenza |
Numero degli strati | 2 strati |
Componenti di superficie del supporto | SÌ |
Attraverso le componenti del foro | NO |
ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 18um (0,5 once) +plate |
RO3010 1.270mm | |
rame ------- strato di 18um (0,5 once) +plate BOT | |
TECNOLOGIA | |
Traccia e spazio minimi: | 5.8mil/5.4mil |
Fori minimi/massimi: | 0.4mm/0.6mm |
Numero dei fori differenti: | 1 |
Numero dei luoghi di perforazione: | 4 |
Numero delle scanalature macinate: | 0 |
Numero dei ritagli interni: | 0 |
Controllo di impedenza: | no |
Numero del dito dell'oro: | 0 |
MATERIALE DEL BORDO | |
In vetro epossidico: | RO3010 1.270mm |
Esterno finale della stagnola: | 1oz |
Stagnola finale interna: | 0oz |
Altezza finale del PWB: | ± 10% di 1.4mm |
PLACCAGGIO E RICOPRIRE | |
Finitura superficia | Oro di immersione |
Saldi la maschera per applicarsi a: | CIMA |
Colore della maschera della lega per saldatura: | Verde |
Tipo della maschera della lega per saldatura: | N/A |
CONTOUR/CUTTING | Guida, V tagliata |
MARCATURA | |
Lato della leggenda componente | CIMA |
Colore della leggenda componente | Bianco |
Produttore Name o logo: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
VIA | Foro metallizzato (PTH) |
VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" |
Placcatura del bordo: | 0,0029" |
Tolleranza del trapano: | 0,002" |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
Scheda di dati di Rogers 3010 (RO3010)
Valore tipico RO3010 | |||||
Proprietà | RO3010 | Direzione | Unità | Circostanza | Metodo di prova |
Costante dielettrica, εProcess | 10.2±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 ha premuto Stripline | |
Costante dielettrica, εDesign | 11,2 | Z | 8GHz a 40 gigahertz | Metodo di lunghezza di fase differenziale | |
Fattore di dissipazione, tanδ | 0,0022 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | -395 | Z | ppm/℃ | 10 gigahertz -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
Stabilità dimensionale | 0,35 0,31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistività di volume | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistività di superficie | 105 | MΩ | COND A | IPC 2.5.17.1 | |
Modulo di tensione | 1902 1934 |
X Y |
MPa | 23℃ | ASTM D 638 |
Assorbimento dell'umidità | 0,05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calore specifico | 0,8 | j/g/k | Calcolato | ||
Conducibilità termica | 0,95 | W/M/K | 50℃ | ASTM D 5470 | |
Coefficiente di espansione termica (- 55 a 288℃) |
13 11 16 |
X Y Z |
ppm/℃ | RH di 23℃/50% | IPC-TM-650 2.4.4.1 |
Il TD | 500 | ℃ TGA | ASTM D 3850 | ||
Densità | 2,8 | gm/cm3 | 23℃ | ASTM D 792 | |
Buccia di rame Stength | 9,4 | Ib/in. | 1oz, EDC dopo il galleggiante della lega per saldatura | IPC-TM 2.4.8 | |
Infiammabilità | V-0 | UL 94 | |||
Processo senza piombo compatibile | Sì |
