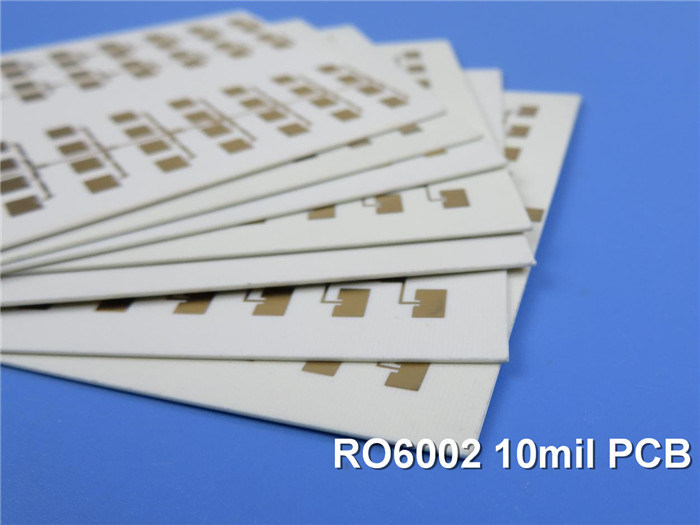

Rogers PCB costruito su RT/Duroid 6002 10mil 0.254mm DK2.94 con oro per l'immersione per antenne a serie in fase
(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Rogers RT/duroide 6002microwave material was the first low loss and low dielectric constant laminate to offer superior electrical and mechanical properties essential in designing complex microwave structures which are mechanically reliable and electrically stable.
Il coefficiente termico della costante dielettrica è estremamente basso rispetto al-55°C a +150°Cche fornisce ai progettisti di filtri, oscillatori e linee di ritardo la stabilità elettrica necessaria nelle applicazioni più esigenti di oggi.
Un basso coefficiente di espansione termica dell'asse Z (CTE) garantisce un'eccellente affidabilità dei fori rivestiti.NT2 materiale di costruzionesono stati sottoposti con successo a cicli di temperatura (da -55°C a 125°C) per oltre 5000 cicli senza un singolo guasto via.
Un'eccellente stabilità dimensionale (0,2 a 0,5 mil/pollice) è ottenuta abbinando il coefficiente di espansione X e Y al rame.Questo spesso elimina il doppio incisione per ottenere strette tolleranze posizionali.
Il modulo di trazione basso (X,Y) greatly reduces the stress applied to solder joints and allows the expansion of the laminate to be constrained by a minimum amount of low CTE metal (6 ppm/℃) further increasing surface mount reliability.
Le applicazioni particolarmente adatte alle proprietà uniche del materiale RT/duroid 6002 includono strutture piane e non piane quali antenne, complessicircuiti multicapacon connessioni interstrati e circuiti a microonde per progetti aerospaziali in ambienti ostili.
Applicazione tipicaIsu:
1. sistemi radar aerei
2. Reti di formazione del raggio
3. Evitazione delle collisioni aeree commerciali
4. Antenne di sistemi di posizionamento globale
5. Sistemi di base di terra
6Circuiti complessi a più strati ad alta affidabilità
7. Antenne a catena in fase
8. backplanes di potenza
Specificativi dei PCB
| DIMENSIONE del PCB |
78 x 77 mm = 1 PCS |
| Tipo di bordo |
PCB a doppio lato |
| Numero di strati |
2 strati |
| Componenti montati in superficie |
- Sì. |
| Attraverso i componenti a buco |
- No |
| STACKUP di strato |
rame ------- 35um ((1 oz) + strato TOP di piastra |
| NT1 diametro |
| rame ------- 35um ((1 oz) + strato BOT in piastra |
| Tecnologia |
|
| Traccia minima e spazio: |
10 mil / 10 mil |
| Fori minimi / massimi: |
00,3 mm / 0,6 mm |
| Numero di fori: |
1 |
| Numero di fori: |
2 |
| Numero di slot fresati: |
0 |
| Numero di tagli interni: |
0 |
| Controllo di impedenza: |
- No, no. |
| Numero del dito d'oro: |
0 |
| Materiale per la tavola |
|
| Epoxi vetro: |
NT1 diametro |
| Fogli finiti esterni: |
1 oz |
| Fogli interni finali: |
1 oz |
| Altezza finale del PCB: |
0.3 mm ± 0.1 |
| CLAVING E COATING |
|
| Finitura superficiale |
Oro per immersione (51,3%) 0,05 μm su 3 μm di nichel |
| Maschera di saldatura Applicabile a: |
- No |
| Maschera di saldatura colore: |
- No |
| Tipo di maschera di saldatura: |
- No |
| Conto/taglio |
Routing |
| Marcatura |
|
| lato della leggenda del componente |
N/A |
| Colore della leggenda del componente |
N/A |
| Nome o logo del fabbricante: |
N/A |
| VIA |
Plastificato attraverso un foro (PTH), dimensione minima 0,3 mm. |
| Classificazione di infiammabilità |
L'omologazione è effettuata con un sistema di controllo di sicurezza. |
| Tolleranza di dimensioni |
|
| Dimensione del profilo: |
0.0059" |
| Dispositivi per il rivestimento del cartone: |
0.0029" |
| Tolleranza di trivellazione: |
0.002" |
| TESTO |
Test elettrico al 100% prima della spedizione |
| Tipo di opere d'arte da fornire |
file email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
In tutto il mondo. |
Scheda di Rogers 6002 (RT/duroide 6002)
| NT1 diametro |
| Immobili |
NT1duroide |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
2.94±0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Costante dielettrica |
2.94 |
|
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0012 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+12 |
Z |
ppm/°C |
10 GHz 0°C-100°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
106 |
Z |
Mohm.cm |
A |
ASTM D 257 |
| Resistenza superficiale |
107 |
Z |
Oh, mio Dio. |
A |
ASTM D 257 |
| Modulo di trazione |
828 ((120) |
X,Y |
MPa ((kpsi) |
23°C |
ASTM D 638 |
| Lo stress estremo |
6.9(1.0) |
X,Y |
MPa ((kpsi) |
| La tensione suprema |
7.3 |
X,Y |
% |
| Modulo di compressione |
2482 (((360) |
Z |
MPa ((kpsi) |
|
ASTM D 638 |
| Assorbimento di umidità |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1
ASTM D 570 |
| Conduttività termica |
0.6 |
|
W/m/k |
80°C |
ASTM C518 |
Coefficiente di espansione termica
(-55 a 288°C) |
16
16
24 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.41 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densità |
2.1 |
|
gm/cm3 |
|
ASTM D 792 |
| Calore specifico |
0.93(0.22) |
|
j/g/k
(BTU/ib/OF) |
|
Calcolato |
| Peeling di rame |
8.9(1.6) |
|
IBS/in. ((N/mm) |
|
IPC-TM-650 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
