PWB ad alta frequenza dell'antenna del PWB Rogers DK10.2 del circuito stampato di Rogers RO3010
  • Nome
  • Nome
  • Nome

PWB ad alta frequenza dell'antenna del PWB Rogers DK10.2 del circuito stampato di Rogers RO3010

MOQ: 1
prezzo: USD 9.99-99.99
imballaggio standard: Vuoto
Periodo di consegna: 10 giorni lavorativi
metodo di pagamento: T/T, Paypal
Capacità di approvvigionamento: 50000 pezzi al mese
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
La Cina
Marca
Bicheng Technologies Limited
Certificazione
UL
Numero di modello
BIC-0097-V1.37
Numero degli strati:
2 strati, PWB a più strati e ibrido
In vetro epossidico:
RO3010
Altezza finale del PWB:
5mil (0.127mm), 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm)
Esterno finale della stagnola:
0.5oz, 1oz, 2oz
Finitura superficia:
Rame nudo, HASL, ENIG, OSP ecc…
Colore della maschera della lega per saldatura:
Ecc. verde, nero, blu, giallo, rosso.
Colore della leggenda componente:
Ecc. verde, nero, blu, giallo, rosso.
Prova:
Spedizione priore della prova elettrica di 100%
Quantità di ordine minimo:
1
Prezzo:
USD 9.99-99.99
Imballaggi particolari:
Vuoto
Tempi di consegna:
10 giorni lavorativi
Termini di pagamento:
T/T, Paypal
Capacità di alimentazione:
50000 pezzi al mese
Descrizione del prodotto

Ciao ognuno,

Oggi siamo parliamo di RO3010 PCBs ad alta frequenza.



I laminati ad alta frequenza del circuito RO3010 sono di composti ripieni di ceramica di PTFE destinati a utilizzare nella microonda commerciale e nelle applicazioni di rf. La sua caratteristica ovvia è che la prestazione elettrica è eccezionale e la proprietà meccanica è stabile e coerente. Ciò permette che il nostro progettista sviluppi il bordo a più strati senza incontrare i problemi dell'affidabilità o di distorsione.

PWB ad alta frequenza dell'antenna del PWB Rogers DK10.2 del circuito stampato di Rogers RO3010 0



Più caratteristiche ed applicazioni sono come segue:

1, proprietà meccaniche eccellenti contro la temperatura, è stripline affidabile e costruzioni a più strati del bordo.

2, le proprietà meccaniche uniformi, è adatto ad uso con le progettazioni ibride del bordo a più strati di vetro a resina epossidica.

3, le partite basse da ramare, di coefficiente di espansione dell'in-aereo tiene conto le assemblee montate di superficie più affidabili; ideale per le applicazioni sensibili al mutamento di temperatura ed alla stabilità dimensionale eccellente della mostra.



Capacità del PWB
Materiale del PWB: di composto ripieno di ceramica di PTFE
Designazione: RO3010
Costante dielettrica: 10. 2 ±0.3 (processo)
11,2 (progettazione)
Conteggio di strato: 2 strati, PWB a più strati e ibrido
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB: 5mil (0.127mm), 10mil (0.254mm),
25mil (0.635mm), 50mil (1.27mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, OSP ecc…
　 　

RO3010 PCBs ad alta frequenza sono disponibili con doppio parteggiato, a più strati e la costruzione ibrida, 0.5oz a 2oz ha finito il rame, 0,13 millimetri alla dimensione spessa e massima di 1.3mm 400 millimetri da 500mm, alla finitura superficia con rame nudo, al livellamento dell'aria calda, all'oro ecc. di immersione.

PWB ad alta frequenza dell'antenna del PWB Rogers DK10.2 del circuito stampato di Rogers RO3010 1



Le applicazioni tipiche sono

1. Applicazioni automobilistiche del radar

2. Antenne di GPS

3. Amplificatori di potenza ed antenne

4. Antenne della toppa per le comunicazioni senza fili

5. Satellite diretto di radiodiffusione

PWB ad alta frequenza dell'antenna del PWB Rogers DK10.2 del circuito stampato di Rogers RO3010 2

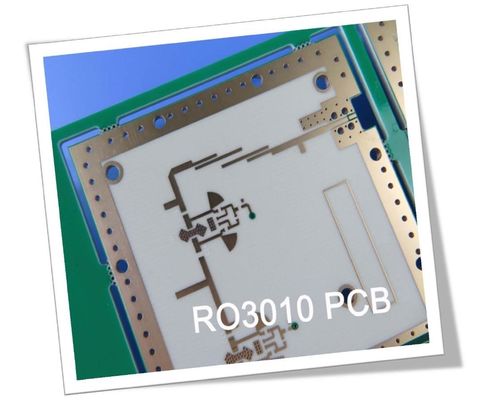

Il colore di base del PWB RO3010 è bianco.



Il processo di fabbricazione del PWB ad alta frequenza RO3010 è simile al PWB di PTFE standard, in modo da è adatto a processo di fabbricazione del volume che vince il mercato vantaggioso. Se avete tutte le domande, senta libero prego per contattarci.

Grazie per la vostra lettura.



Appendice: Valore tipico di RO3010

Proprietà RO3010 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 10.2±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 ha premuto Stripline
Costante dielettrica, εDesign 11,2 Z   8GHz a 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ 0,0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coefficiente termico di ε -395 Z ppm/℃ 10 gigahertz di -50del℃ di℃to 150 IPC-TM-650 2.5.5.5
Stabilità dimensionale 0,35
0,31		 X
Y		 mm/m COND A IPC-TM-650 2.2.4
Resistività di volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistività di superficie 105   MΩ COND A IPC 2.5.17.1
Modulo di tensione 1902
1934		 X
Y		 MPa ℃ 23 ASTM D 638
Assorbimento dell'umidità 0,05   % D48/50 IPC-TM-650 2.6.2.1
Calore specifico 0,8   j/g/k   Calcolato
Conducibilità termica 0,95   W/M/K ℃ 50 ASTM D 5470
Coefficiente di espansione termica
(-℃ 55 - 288)		 13
11
16		 X
Y
Z		 ppm/℃ 23 RH di℃/50% IPC-TM-650 2.4.4.1
Il TD 500   ℃ TGA   ASTM D 3850
Densità 2,8   gm/cm3 ℃ 23 ASTM D 792
Buccia di rame Stength 9,4   Ib/in. 1oz, EDC dopo il galleggiante della lega per saldatura IPC-TM 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile Sì
