Alto circuito stampato di Tg (PWB) su S1000-2M Core e su S1000-2MB Prepreg con l'oro di immersione
ContPerson : Sally Mao
Numero di telefono : 86-755-27374847
WhatsApp : +8618277967574
| Quantità di ordine minimo : | 1 | Prezzo : | USD9.99-99.99 |
|---|---|---|---|
| Imballaggi particolari : | Vuoto | Tempi di consegna : | 10 giorni lavorativi |
| Termini di pagamento : | T/T, Paypal | Capacità di alimentazione : | 45000 pezzi al mese |
| Luogo di origine: | La Cina | Marca: | Bicheng Technologies Limited |
|---|---|---|---|
| Certificazione: | UL | Numero di modello: | BIC-462-V7.8 |
|
Informazioni dettagliate |
|||
| Materiale di base: | FR-4 Tg170℃ | Altezza finale del PWB: | 2.0mm ±0.2 |
|---|---|---|---|
| Esterno finale della stagnola: | 1 oncia | Finitura superficiale: | Oro ad immersione |
| Colore maschera di saldatura: | Verde | Colore della leggenda componente: | Bianco |
| Test: | Test al 100% Spedizione precedente | ||
Descrizione di prodotto

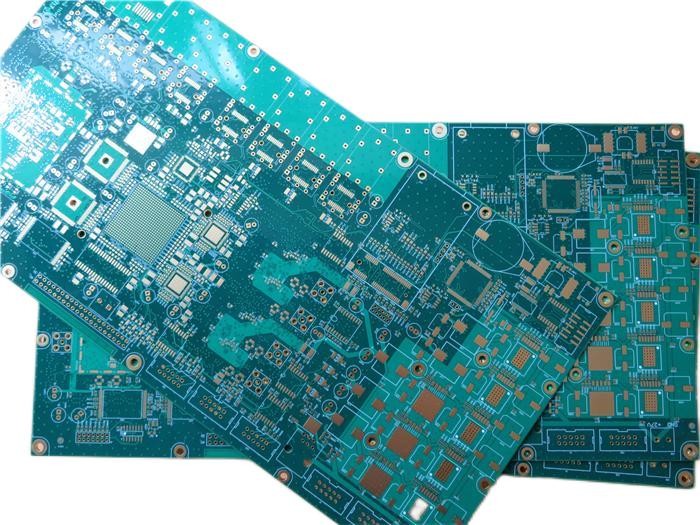

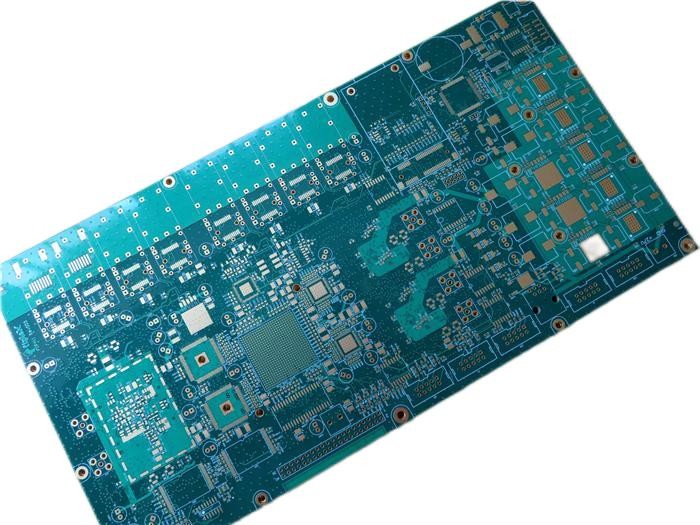

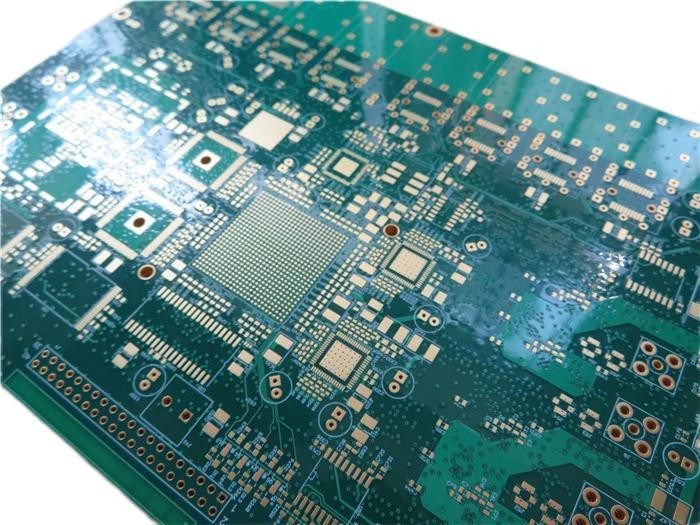

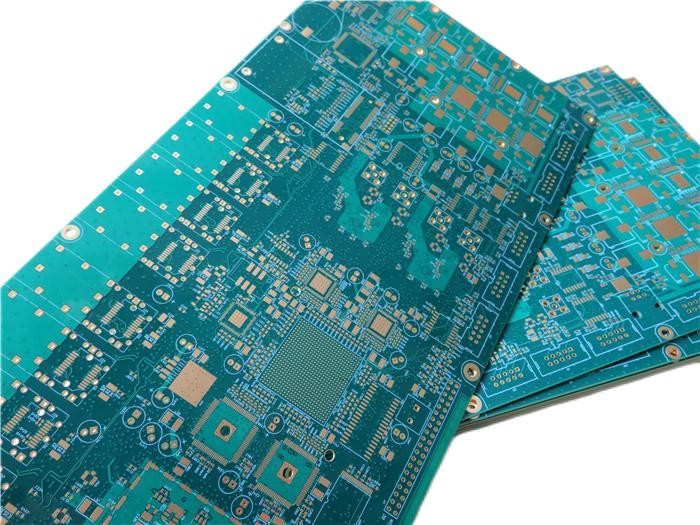

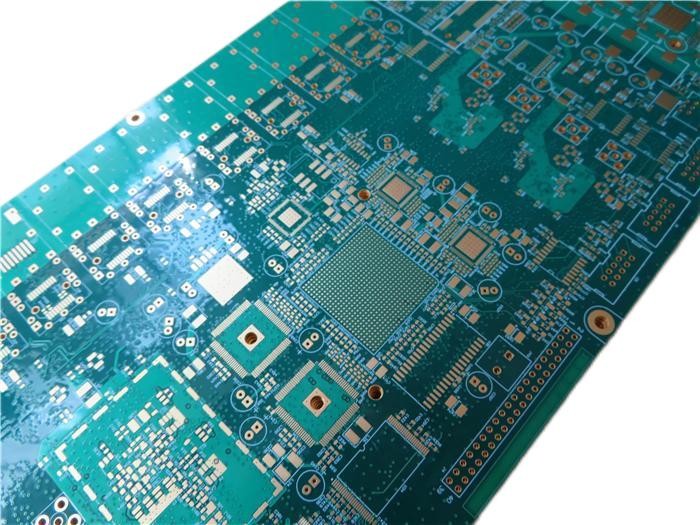

PCBconBall Grid Array 10-LstratoBGAPCB costruita suAlta TgFR-4 con oro a immersione
(Le schede a circuito stampato sono prodotti personalizzati, l'immagine e i parametri mostrati sono solo a scopo di riferimento)
1.1 Descrizione generale
Questo è un tipo dia 10 stratischeda a circuito stampato costruita susubstrato FR-4 Tg170per l'applicazione dicontrolli PLC. Èspessa 2,0 mmcon serigrafia bianca su maschera di saldatura verde eoro a immersionesui pad. Un package BGA è posizionato sulla parte superiore della scheda, con un elevato numero di pin su un passo di 0,5 mm. Il materiale di base proviene da Shengyi e viene fornita una scheda 1 up. Sono fabbricate secondo IPC 6012 Classe 2 utilizzando dati Gerber forniti. Ogni 20 schede vengono imballate per la spedizione.
1.2 Caratteristiche e vantaggi1. Il materiale standard industriale ad alta Tg mostra un'eccellente affidabilità termica;2. L'oro a immersione garantisce un'eccellente bagnabilità durante la saldatura dei componenti ed evita la corrosione del rame;
3. La progettazione interna dell'ingegneria previene problemi in pre-produzione;
4. Certificazioni ISO9001, ISO14001, IATF16949, ISO13485, UL;
5. Tasso di reclami dei clienti:
<1%
6. Consegna puntuale: >98%7. Capacità da PCB prototipo a produzione di volume;
8. PCB HDI multistrato e Any Layer;
9. Oltre 18 anni di esperienza in PCB.
1.3 Applicazioni
Convertitore
![]()
Adattatore Wireless USBInverter 12V
Recensioni Router Wireless
Logica Ladder
Inverter a Batteria
Sicurezza CCTV
Router Wireless G
Controller Programmabili
Backplane
1.4 Specifiche PCB
Articolo
Descrizione
ValoreNumero di strati
| PCB a 10 strati | Scheda a 10 strati | Tipo di scheda |
| PCB multistrato | Scheda PCB multistrato | Dimensioni scheda |
| 168,38 x 273,34 mm = 1up | 168,38 x 273,34 mm = 1up | Laminato |
| Tipo di laminato | Fornitore | Fornitore |
| SHENGYI | Tg | TG ≥170 |
| Posizione | 2,0 +/- 10% MM | |
| Spessore placcatura | Spessore Cu PTH | |
| >20 um | Spessore Cu strato interno | |
| 1/1 OZ | Spessore Cu superficiale | 35 um |
| Maschera di saldatura | Tipo di materiale | |
| LP-4G G-05 | Fornitore | |
| Nan Ya | Colore | Verde |
| Posizione | Entrambi i lati | |
| Test nastro 3M | >=10,0 um | |
| Test nastro 3M | Larghezza traccia (mm) | |
| Legenda | Tipo di materiale | |
| 0,203 +/- 20% mm | Fornitore | |
| Tai yo | Colore | Bianco |
| Posizione | Entrambi i lati | |
| Test nastro 3M | Nessuno scollamento | |
| Circuito | Larghezza traccia (mm) | |
| 0,203 +/- 20% mm | Spaziatura (mm) | |
| 0,203 +/- 20% mm | Identificazione | Marchio UL |
| 94V-0 | Logo aziendale | |
| QM2 | Codice data | 1017 |
| Posizione marchio | CS | |
| Oro a immersione | Nichel | |
| 100u'' | Oro | |
| ≥2u'' | Test di affidabilità | Test di shock termico |
| 288±5℃, 10 sec, 3 cicli | test di saldabilità | |
| 245±5℃ | Funzione | Test elettrico |
| 233+/-5℃ | Standard | |
| IPC-A 600H classe 2, IPC_6012C CLASSE 2 | 100% | Aspetto |
| Ispezione visiva | 100% | Il nome completo di BGA è Ball Grid Array, che è un tipo di package a montaggio superficiale utilizzato per circuiti integrati (IC). Ha le caratteristiche di: ① area di packaging ridotta ② funzione aumentata e numero di pin aumentato ③ la saldatura può auto-centrarsi durante la saldatura a fusione, facile da stagnare ④ affidabilità elevata ⑤ prestazioni elettriche buone e basso costo, ecc. Le schede PCB con BGA hanno generalmente più piccoli fori. Per lo più, i fori via sotto il BGA sono progettati con un diametro di 8~12 mil dai clienti. I fori via sotto il BGA devono essere tappati con resina, l'inchiostro di saldatura non è consentito sui pad e non è consentita la foratura sui pad BGA. I fori via tappati sono 0,25 mm, 0,3 mm, 0,35 mm, 0,4 mm, 0,45 mm, 0,5 mm e 0,55 mm. |
| <= 0,75% | 1.5 BGA e plug via | Il nome completo di BGA è Ball Grid Array, che è un tipo di package a montaggio superficiale utilizzato per circuiti integrati (IC). Ha le caratteristiche di: ① area di packaging ridotta ② funzione aumentata e numero di pin aumentato ③ la saldatura può auto-centrarsi durante la saldatura a fusione, facile da stagnare ④ affidabilità elevata ⑤ prestazioni elettriche buone e basso costo, ecc. Le schede PCB con BGA hanno generalmente più piccoli fori. Per lo più, i fori via sotto il BGA sono progettati con un diametro di 8~12 mil dai clienti. I fori via sotto il BGA devono essere tappati con resina, l'inchiostro di saldatura non è consentito sui pad e non è consentita la foratura sui pad BGA. I fori via tappati sono 0,25 mm, 0,3 mm, 0,35 mm, 0,4 mm, 0,45 mm, 0,5 mm e 0,55 mm. |
![]()
