Descrizione di prodotto

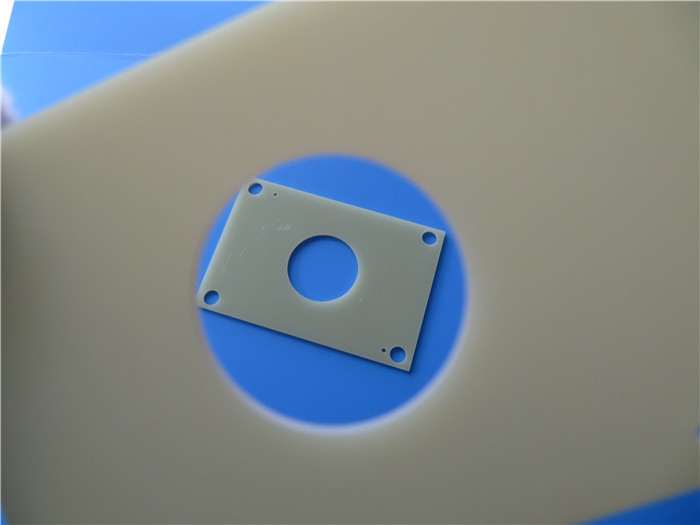

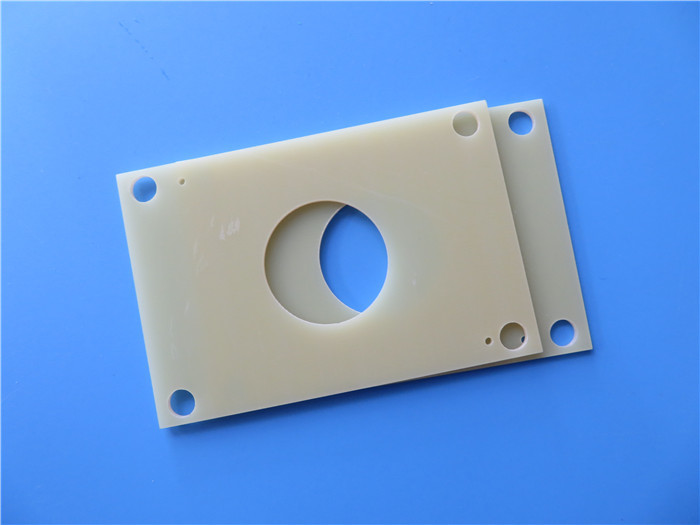

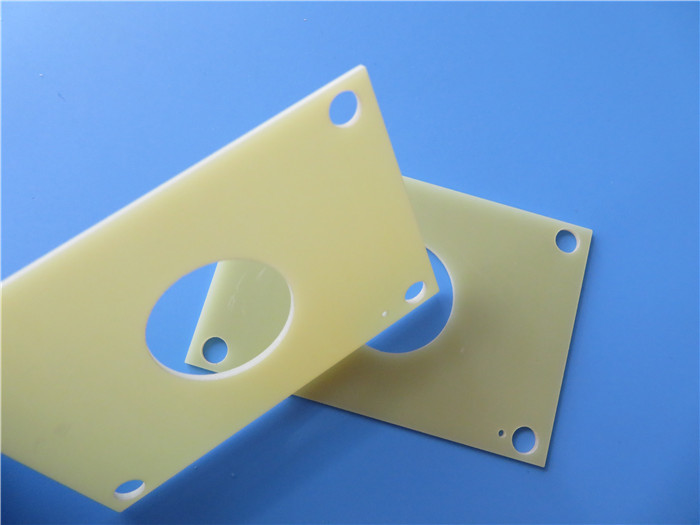

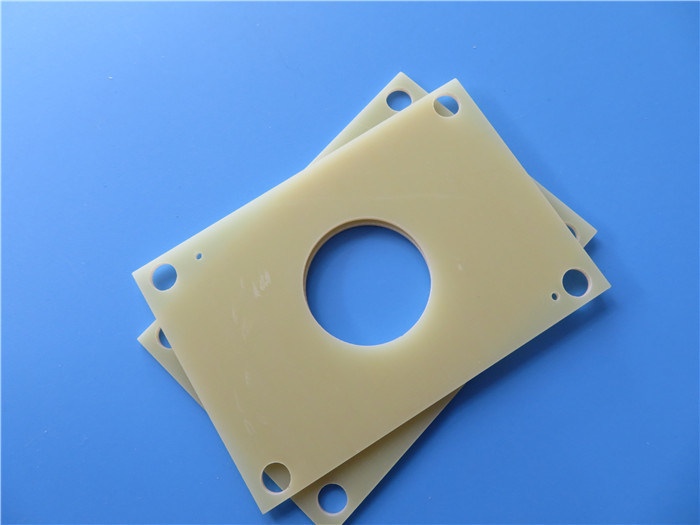

Distanziale PCB FR-4 Distanziale Blocco Distanziatore Su 1.5mm FR4 con Fori di Trapano
(Le schede a circuiti stampati sono prodotti personalizzati, l'immagine e i parametri mostrati sono solo a scopo di riferimento)
1.1 Descrizione generale
Questo è un tipo di PCB senza rame costruito su substrato FR-4 Tg135 per l'applicazione di distanziatore. Èspesso 1,57 mmsenza maschera. Il materiale di base proviene da fornitura ILMscheda singola 1 up. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando dati Gerber forniti. Ogni 25 pannelli vengono imballati per la spedizione.
1.2 Caratteristiche e vantaggi1. FR-4 mostra un'eccellente stabilità dimensionale;2. 16000 m² di officina e 30000 m² di capacità produttiva al mese;
3. Produzione PCB secondo le specifiche richieste;
4. Consegna puntuale. Tasso di consegna puntuale superiore al 98%.
5. 8000 tipi di PCB al mese;
6. Personale di vendita esperto e servizio clienti qualificato
7. Rapido controllo CADCAM e preventivo PCB gratuito;
8. Ordine di piccole quantità disponibile;
9. Certificato ISO9001, ISO14001, IATF16949, ISO13485, UL.
1.3 Parametri e scheda dati
Numero di strati
N/D
| Tipo di scheda |
ispezione visiva |
| Dimensioni scheda |
78,36 x 52,83 mm = 1UP |
| Spessore scheda |
1,5 mm |
| Materiale scheda |
FR-4 |
| Fornitore materiale scheda |
FR-4 (o FR4) è una designazione di grado del materiale, il che significa che il materiale resinoso è resistente alla fiamma (autoestinguente). FR-4 è una specifica di materiale, non un nome di materiale, ma un grado di materiale. "FR" sta per ritardante di fiamma e indica che la sicurezza di infiammabilità dell'FR-4 è conforme allo standard UL94V-0. |
| Valore Tg materiale scheda |
TG135℃ |
| Spessore Cu PTH |
N/D |
| |
| Spessore Cu strato interno |
ispezione visiva |
| Spessore Cu superficie |
ispezione visiva |
| Tipo e numero modello maschera saldante |
ispezione visiva |
| |
| Fornitore maschera saldante |
ispezione visiva |
| Colore maschera saldante |
ispezione visiva |
| Numero di maschere saldanti |
ispezione visiva |
| Spessore maschera saldante |
ispezione visiva |
| Tipo di inchiostro serigrafico |
ispezione visiva |
| |
| Fornitore serigrafia |
ispezione visiva |
| Colore serigrafia |
ispezione visiva |
| Numero di serigrafie |
ispezione visiva |
| Traccia minima (mil) |
ispezione visiva |
| |
| Distanza minima (mil) |
ispezione visiva |
| Finitura superficiale |
ispezione visiva |
| |
| Richiesto RoHS |
ispezione visiva |
| Deformazione |
0,15% |
| Test shock termico |
Superato, 288±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
| |
| Test di saldabilità |
N/D |
| Funzione |
ispezione visiva |
| Lavorazione |
Conformità a IPC-A-600H & IPC-6012C Classe 2 |
| 1.4 |
Materiale |
FR-4 FR-4 (o FR4) è una designazione di grado del materiale, il che significa che il materiale resinoso è resistente alla fiamma (autoestinguente). FR-4 è una specifica di materiale, non un nome di materiale, ma un grado di materiale. "FR" sta per ritardante di fiamma e indica che la sicurezza di infiammabilità dell'FR-4 è conforme allo standard UL94V-0.L'epossidico in vetro FR-4 è un laminato plastico termoindurente ad alta pressione, popolare e versatile, con buoni rapporti resistenza-peso. Con un assorbimento d'acqua quasi nullo, l'FR-4 è più comunemente utilizzato come isolante elettrico che possiede una notevole resistenza meccanica. Il materiale è noto anche per mantenere i suoi elevati valori meccanici e le sue qualità isolanti elettriche sia in condizioni asciutte che umide. Questi attributi, insieme alle buone caratteristiche di fabbricazione, conferiscono utilità a questo grado per un'ampia varietà di applicazioni elettriche e meccaniche.
