PWB parteggiato spesso del circuito stampato doppio 3.0mm sviluppato su FR-4 con l'oro di immersione

prodotti

L'impedenza ha controllato il PWB

PWB parteggiato spesso del circuito stampato doppio 3.0mm sviluppato su FR-4 con l'oro di immersione

MOQ:	1
prezzo:	USD9.99-99.99
imballaggio standard:	Vuoto
Periodo di consegna:	10 giorni lavorativi
metodo di pagamento:	T/T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Technologies Limited

Certificazione

Numero di modello

BIC-463-V9.96

Materiale di base:

Altezza finale del PWB:

3.0mm ±0.3

Esterno finale della stagnola:

1 oncia

Finitura superficia:

Oro di immersione

Colore della maschera della lega per saldatura:

Verde

Colore della leggenda componente:

Bianco

PROVA:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD9.99-99.99

Imballaggi particolari:

Vuoto

Tempi di consegna:

10 giorni lavorativi

Termini di pagamento:

T/T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

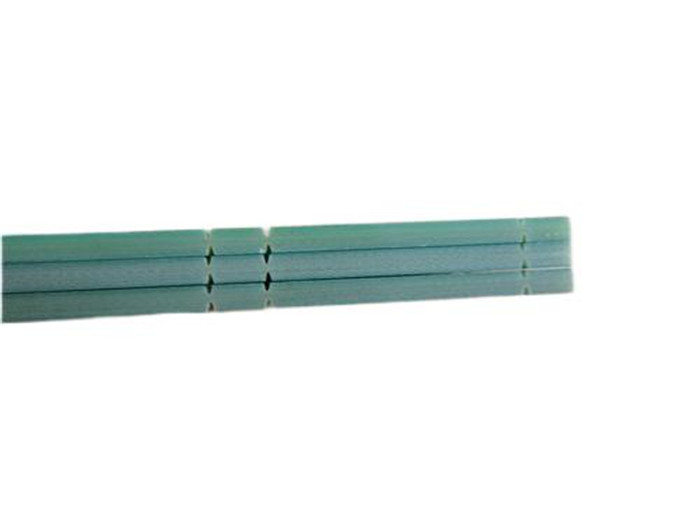

PWB parteggiato spesso del circuito stampato doppio 3.0mm sviluppato su FR-4 con l'oro di immersione

(I bordi dei circuiti stampati sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

1,1 descrizione generale

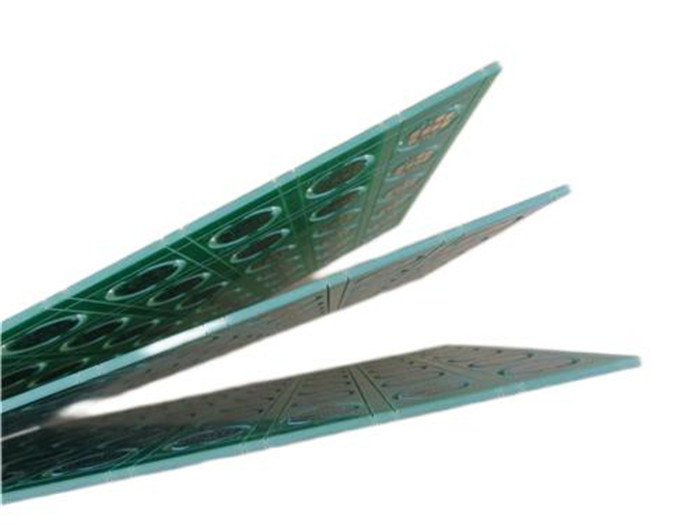

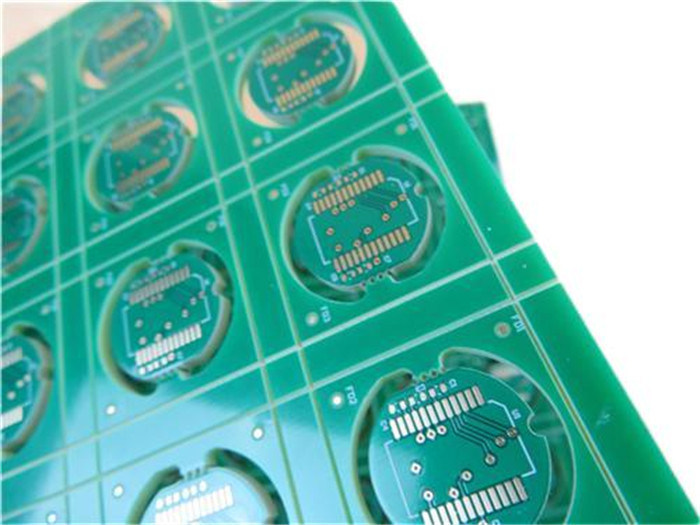

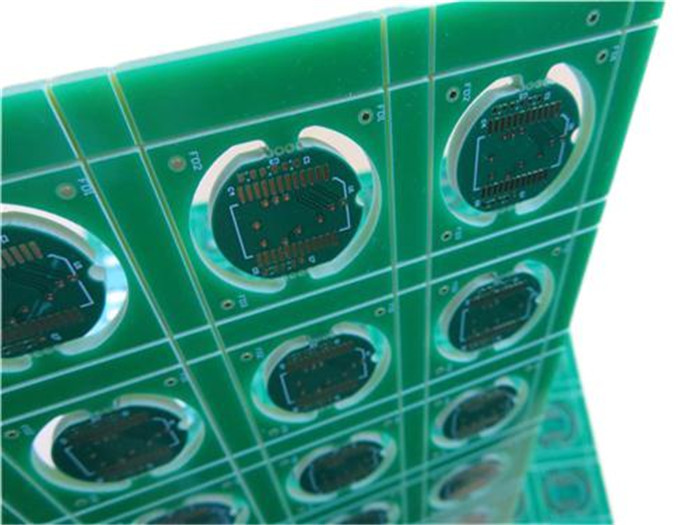

Ciò è un tipo di PWB spesso di 3.0mm sviluppato sul doppio substrato parteggiato FR-4 con il Tg 150°C per l'applicazione di dell'acquisizione dei dati. È piccolo circuito rotondo panelized 48 su. V tagliato (scanalatura di v) e router sono usati sul pannello, segni fiduciari sono intorno ad ogni bordo. Altre specifiche sono maschera verde della lega per saldatura, silkscreen bianco ed oro di immersione. Il substrato del materiale di base proviene da ITEQ IT-158. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 20 pannelli sono imballati per la spedizione.

1,2 caratteristiche e benefici

1. Il substrato è RoHS compiacente ed adatto a bisogni termici dell'affidabilità;

2. Il gld di immersione ha l'alto solderability, non la sollecitazione dei circuiti e meno contaminazione della superficie del PWB;

3. Tasso ammissibile dei prodotti di prima produzione: >99%

4. ISO9001, ISO14001, ISO13485, UL ha certificato la fabbrica fabbricante;

5. Consegna in tempo: >98%

6. Tasso di reclamo del cliente: <1>

7. Nessuna quantità di ordine minimo. 1 pezzo è disponibile;

8. Più degli anni 18+ di esperienza del PWB;

PWB parteggiato spesso del circuito stampato doppio 3.0mm sviluppato su FR-4 con l'oro di immersione 0

1,3 applicazioni

Micro USB

Inseguitori di GPS

Adattatore USB di Bluetooth

Punto di accesso WiFi

Antenna del router

Router di GSM

Controllo di accesso dell'impronta digitale

Sistemi di Access della carta

modem 4G

Reti di stoccaggio ad alta velocità

1,4 specifiche del PWB

DIMENSIONE DEL PWB	225 x 290mm=48PCS
TIPO DEL BORDO	Doppio PWB parteggiato
Numero degli strati	2 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	no
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 18um (0.5oz) +plate
	FR-4 2.9mm
	rame ------- strato di 18um (0.5oz) +plate BOT
TECNOLOGIA
Traccia e spazio minimi:	mil 10 mil/9
Fori minimi/massimi:	0,4 millimetri/0,8 millimetri
Numero dei fori differenti:	2
Numero dei luoghi di perforazione:	27
Numero delle scanalature macinate:	56
Numero dei ritagli interni:	0
Controllo di impedenza:	no
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	℃ di FR-4 Tg135, er<5>
Esterno finale della stagnola:	1 oncia
Stagnola finale interna:	1 oncia
Altezza finale del PWB:	3,0 millimetri ±0.3
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione (32,1%) 0.05µm più del nichel di 3µm
Saldi la maschera per applicarsi a:	ALTO e basso, minimo 12micron
Colore della maschera della lega per saldatura:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Percorso, fori del bollo.
MARCATURA
Lato della leggenda componente	ALTO e basso.
Colore della leggenda componente	Bianco, IJR-4000 MW300, marca di Taiyo
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	Foro metallizzato (PTH), dimensione minima 0.4mm.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
