Descrizione di prodotto
PriempitoCricottaB- - - con 90 OhmImpedenzaControllato.Impedanza a singolo estremo Impedenza differenzialePCBConsigliere
(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
1.1 GeneraleDscrittura

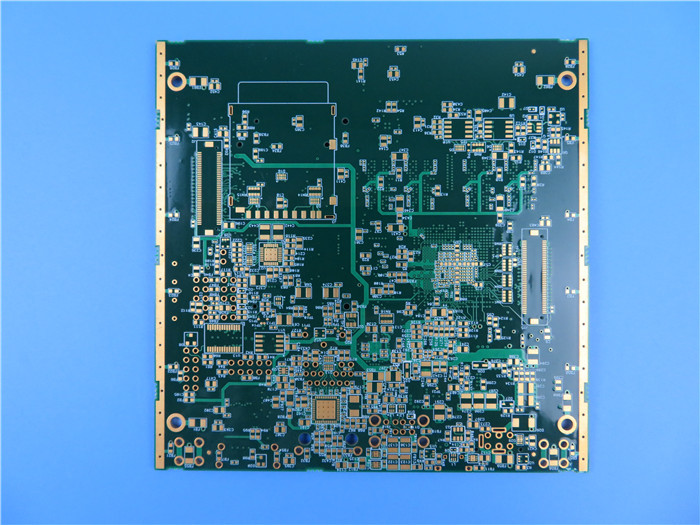

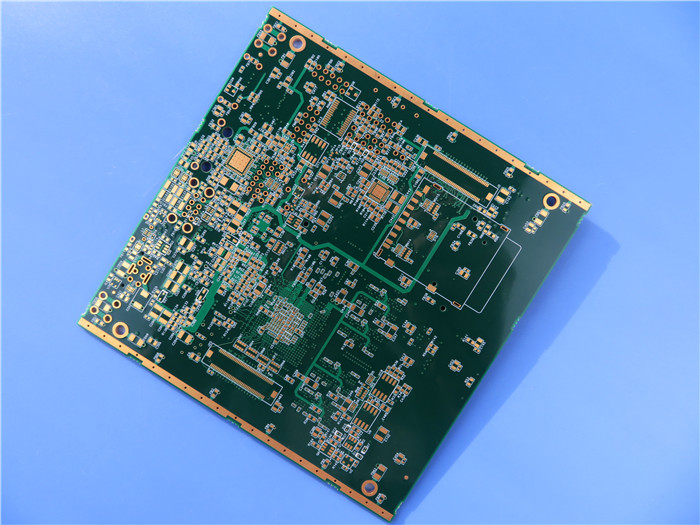

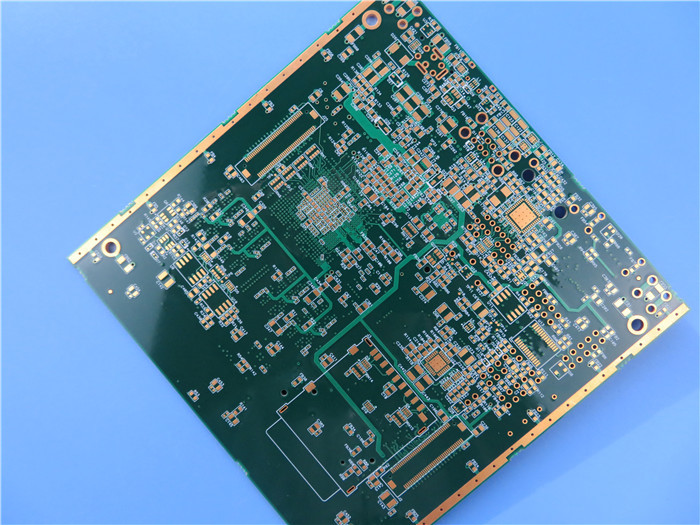

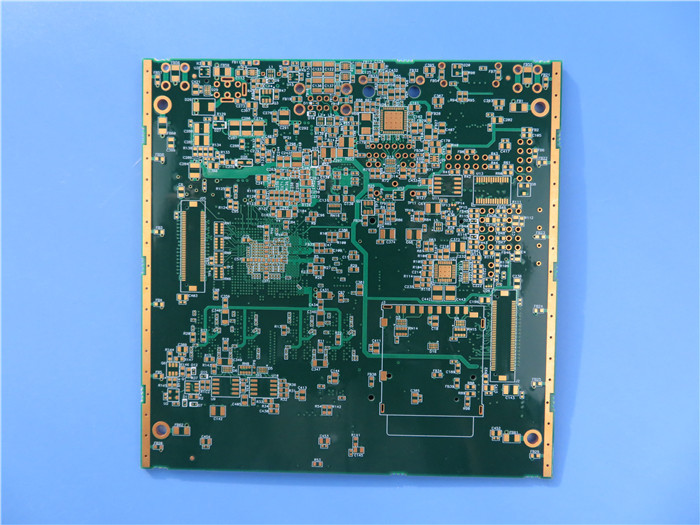

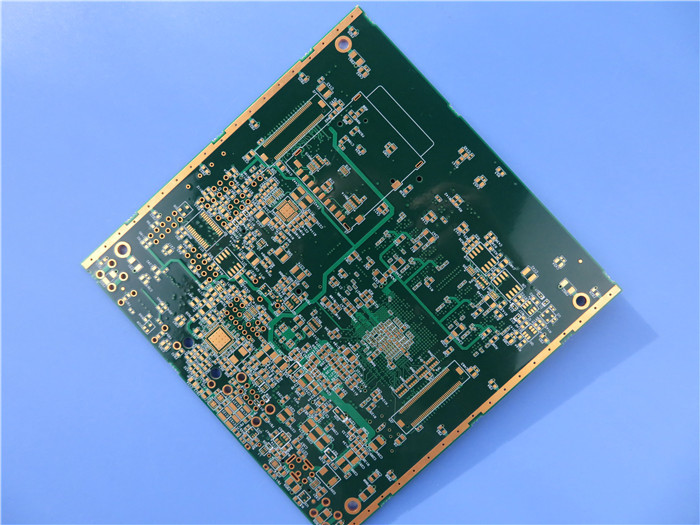

Questo è un tipo di circuito a 10 strati PCB costruito suSubstrato FR-4conTg 180°Cper l'applicazione del generatore di segnale. È di 1,6 mm di spessore con vetrina bianca (Taiyo) su maschera di saldatura verde (Taiyo) e oro di immersione su pad.E' anche un PCB controllato dall'impedenza con impedenza a una sola estremita' negli strati interni e differenzialeimpedenza controllataIl materiale di base è di ITEQ, sono fabbricati secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti, ciascuno dei 25 pannelli è confezionato per la spedizione.
1.2 Caratteristiche eI nostri vantaggi
1) I materiali ad alto Tg presentano un'eccellente affidabilità termica e una resistenza CAF che forniscono un'affidabilità a lungo termine per applicazioni industriali e automobilistiche.
2) I cuscinetti d'oro hanno una buona resistenza all'ossidazione e una buona dissipazione del calore.
3) fabbriche certificate UL, ISO14001, IATF16949
4) tasso di consegna più elevato del 98% in tempo.
5) Tasso di reclami dei clienti: < 1%
6) Non esiste quantità minima di ordinazione.
1.3 Applicaziones
Modem, Data Logger, Wireless N Router, Modem Router Wireless, 24V Transformer, 3G USB, Programma PLC, Sviluppo Embedded, Modulo Principale, Computer
1.4PCB DatàS- Sì.
| DIMENSIONE del PCB |
99.1 x 105,3 mm = 1 PCS |
| Tipo di bordo |
PCB a più strati |
| Numero di strati |
10 strati |
| Componenti montati in superficie |
- Sì. |
| Attraverso i componenti a buco |
- Sì. |
| STACKUP di strato |
rame ------- 17.5um ((0.5oz) + piastra TOP Signal |
| 4 ml di prepreg 2113 |
| rame ------- 35um ((1 oz) GND Piano |
| 5 mil FR-4 |
| rame ------- 18um ((0,5 oz) SIG1 |
| Prepregg 2116 |
| rame ------- 18um ((0,5 oz) SIG2 |
| 5 mil FR-4 |
| rame ------- 35um ((1 oz) Piano PWR |
| 13 millimetro di prepreg 7628 + 1080 |
| rame ------- 35um ((1 oz) GND Piano |
| 5 mil FR-4 |
| rame ------- 18um ((0,5 oz) SIG3 |
| Prepregg 2116 |
| rame ------- 18um ((0,5 oz) SIG4 |
| 5 mil FR-4 |
| rame ------- 35um ((1 oz) GND Piano |
| 4 ml di prepreg 2113 |
| rame ------- 17,5um ((0,5oz) + segnale BOT a piastra |
| Tecnologia |
|
| Traccia minima e spazio: |
4 ml/4 ml |
| Fori minimi / massimi: |
0.3/5.5 mm |
| Numero di fori: |
31 |
| Numero di fori: |
3532 |
| Numero di slot fresati: |
0 |
| Numero di tagli interni: |
0 |
| Controllo dell'impedenza |
Larghezza di traccia a una sola estremità: L3 / L4 / L7 / L8 --- 4mils --- 56 ohm, L3 / L4 / L7 --- 6mils --- 49 ohm; Impedanza differenziale: L1 --- 4 mils / 4 mils --- 90 ohm; L10 --- 4 mils / 6 mils --- 100 ohm |
| Materiale per la tavola |
|
| Epoxi vetro: |
FR-4, ITEQ IT-180 TG>170, er<5.4 |
| Fogli finiti esterni: |
1 oz |
| Fogli interni finali: |
05 oz. |
| Altezza finale del PCB: |
1.6 mm ± 0.16 |
| CLAVING E COATING |
|
| Finitura superficiale |
Oro per immersione (12,8%) 2 μ" su 100 μ" di nichel |
| Maschera di saldatura Applicabile a: |
In alto e in basso, 12 miconi minimo. |
| Maschera di saldatura colore: |
Verde, PSR-2000GT600D, Taiyo fornito |
| Tipo di maschera di saldatura: |
LPSM |
| Conto/taglio |
Routing |
| Marcatura |
|
| lato della leggenda del componente |
In alto e in basso. |
| Colore della leggenda del componente |
Bianco, IJR-4000 MW300, fornito da Taiyo. |
| Nome o logo del fabbricante: |
Segnalato sul tabellone in un conduttore e con gambe |
| VIA |
Plastificato attraverso il buco (PTH), via in pad e via tendato e non essere visibile. |
| Classificazione di infiammabilità |
L'omologazione è effettuata con un sistema di controllo di sicurezza. |
| Tolleranza di dimensioni |
|
| Dimensione del profilo: |
0.0059" (0,15mm) |
| Dispositivi per il rivestimento del cartone: |
0.0030" (0.076mm) |
| Tolleranza di trivellazione: |
0.002" (0,05 mm) |
| TESTO |
Test elettrico al 100% prima della spedizione |
| Tipo di opere d'arte da fornire |
file email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
In tutto il mondo. |
1.5 Impedanza a una sola estremità (linea), impedenza differenziale
Definizione dell'impedenza caratteristica
A una certa frequenza, relativa a uno strato di riferimento, la resistenza dei suoi segnali ad alta frequenza o delle onde elettromagnetiche nel processo di trasmissione è chiamata impedenza caratteristica,che è la somma vettoriale dell'impedenza elettrica, reattanza induttiva, resistenza di capacità.
La classificazione dell'impedenza caratteristica
L'impedenza caratteristica comune è suddivisa in: (1) impedenza a una sola estremità (linea); (2) impedenza differenziale e (3) impedenza coplana, ecc.
Impedanza a una sola estremitàsi riferisce all'impedenza misurata di una singola linea di segnale.Impedanza differenzialesi riferisce all'impedenza misurata tra le due linee di trasmissione con larghezza e spaziamento equivalenti in azionamento differenziale.Impedenza coplanasi riferisce all'impedenza misurata quando la linea di segnale trasmette tra la GND / VCC circostante (lo spazio tra la linea di segnale a GND / VCC su entrambi i lati è uguale).
La condizione determinante richiesta per il controllo dell'impedenza
Quando il segnale viene trasmesso nel conduttore del PCB, se la lunghezza del conduttore è vicina a 1/7 della lunghezza d'onda del segnale, allora il conduttore in questo momento diventa una linea di trasmissione del segnale,le altre linee di trasmissione del segnale generale devono essere eseguite con controllo dell'impedenza. se è necessario controllare l'impedenza nella produzione di PCB si basa sul requisito del cliente, se il cliente richiede che una certa larghezza di linea deve essere fatto con il controllo dell'impedenza,è necessario controllare l'impedenza della larghezza della linea in produzione.Tre elementi di base della corrispondenza dell'impedenza sono l'impedenza di uscita (le parti attive originali), l'impedenza caratteristica (linea di segnale), l'impedenza di ingresso (parti passive) (PCB board)
