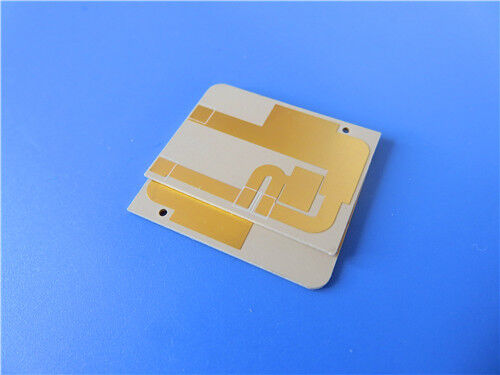

Rogers TMM6 DK 6.0 Microonde termoreponibili Laminato combinato di ceramica e PTFE e Custom 75mil PCB a doppio lato con finitura ENIG

Descrizione di prodotto

InRF e microondeIn questo campo, gli ingegneri si trovano spesso di fronte a un compromesso tra la comodità di lavorazione dei substrati molli e le prestazioni elettriche dei materiali ceramici.Rogers TMM6 termoreponibile laminato a microonde colma questo vuoto ceramica, idrocarburo, composito polimerico termofertile che combina molti vantaggi sia della ceramica che della ceramica tradizionaleLaminati di PTFEsenza richiedere le tecniche di produzione specializzate comuni a tali materiali.

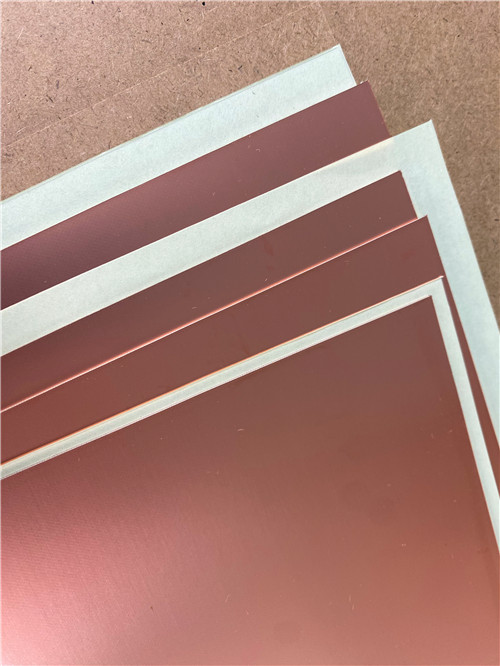

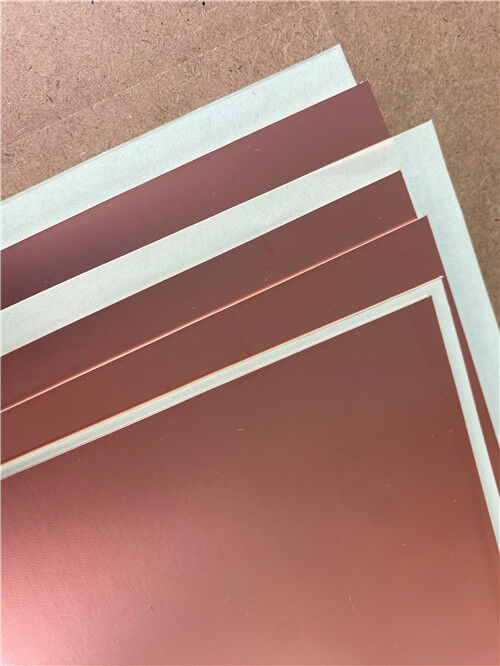

Laminati TMM6sono progettati per un'elevata affidabilità di rivestimento attraverso buchi nelle applicazioni a strisce e microstrisce; non richiedono un trattamento con naftalato di sodio prima del rivestimento senza elettroliti,e tutti i processi PWB comuni possono essere utilizzati nella produzioneIl materiale è disponibilecon una larghezza di 0,05 mm o più, ma non superiore a 1 mm,, o incollati direttamente su lamiere di ottone o di alluminio, con spessori di substrato da0.015" a 0.500".

Proprietà chiave in un'occhiata:

Applicazioni

I laminati TMM6 sono adatti a una vasta gamma di applicazioni RF e microonde, tra cui:

- circuiti RF e microonde

- Amplificatori e combinatori di potenza

- Filtri e accoppiatori

- sistemi di comunicazione satellitare

- Antenne di sistemi di posizionamento globale

- Attacca le antenne.

- Polarizzatori dielettrici e lenti

- Testatori di chip

Fabbricazione di PCB su misura su TMM6

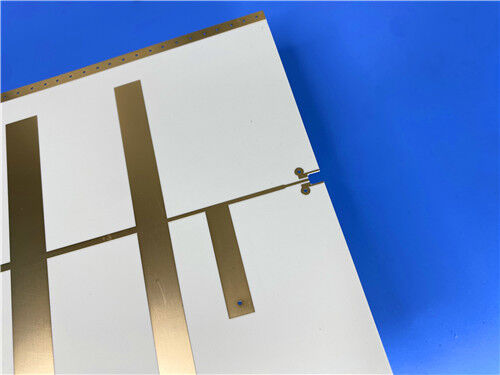

Come produttore specializzato di circuiti stampati ad alta frequenza, offriamo servizi di fabbricazione completi utilizzando Rogers TMM6 e altri materiali avanzati.La seguente specifica descrive in dettaglio un'implementazione rappresentativa di PCB rigidi a due strati:

Dettagli di costruzione del PCB:

Vantaggi materiali

Costante dielettrica unica:
Con un design Dk di 6.3Il TMM6 offre una costante dielettrica nettamente superiore a quella di molti laminati a base di PTFE.e lenti dielettriche in cui la riduzione delle dimensioni fisiche è critica.

Stabilità termica eccezionale:
Il coefficiente termico di Dk è eccezionalmente basso a -11 ppm/°K, garantendo prestazioni elettriche stabili a temperature estreme.Il CTE isotropico (18/18/26 ppm/°K per X/Y/Z) è molto vicino al rame, che consente di realizzare fori di alta affidabilità anche su substrati spessi.

Sistema di resina termoreponibile:
A differenza dei materiali termoplastici, TMM6 non si ammorbidisce quando viene riscaldato.La natura termofermentabile fornisce anche proprietà meccaniche che resistono al solco e al flusso di freddo.

Maggiore conduttività termica:
A 0,72 W/m·K, TMM6 offre circa il doppio della conduttività termica dei tradizionali laminati PTFE/ceramici, facilitando l'eliminazione del calore negli amplificatori di potenza e nelle applicazioni ad alta densità.

Resistenza chimica al processo:
Il substrato di base è resistente agli incisivi e ai solventi utilizzati nella produzione di circuiti stampati, riducendo i danni al materiale durante i processi di fabbricazione e assemblaggio.Non è richiesto alcun trattamento con naftalato di sodio prima del rivestimento senza elettroli.

Performance simili a quelle della ceramica, lavorazione del substrato morbido:
Il TMM6 combina molte caratteristiche desiderabili dei substrati ceramici con la facilità delle tecniche di lavorazione dei substrati molli.

Riduzione di gravatura bassa:
Il materiale presenta bassi valori di restringimento da incisione, contribuendo a una precisa definizione delle caratteristiche e a prestazioni di circuito ripetibili.

Qualità e disponibilità

Tutte le schede sono fabbricate in conformità agli standard di qualità IPC-Class-2, garantendo una robusta affidabilità per applicazioni commerciali, industriali e legate alla difesa.È effettuata una prova elettrica al 100% prima della spedizione per garantire l'integrità funzionale..

La nostra capacità di produzione si estende a disponibilità in tutto il mondo, con supporto flessibile per la spedizione e la logistica sia per i requisiti di prototipo che di volume.Offriamo una rapida consegna e prezzi competitivi mantenendo un rigoroso controllo dei processi.

Per richieste su impilati personalizzati, dimensioni dei pannelli, fogli di rame alternativi, incollaggio di lamiere o piastre di alluminio, o altre configurazioni,per favore contatta il nostro team di ingegneria di vendita siamo pronti a supportare le vostre esigenze di circuiti a alta frequenza.
