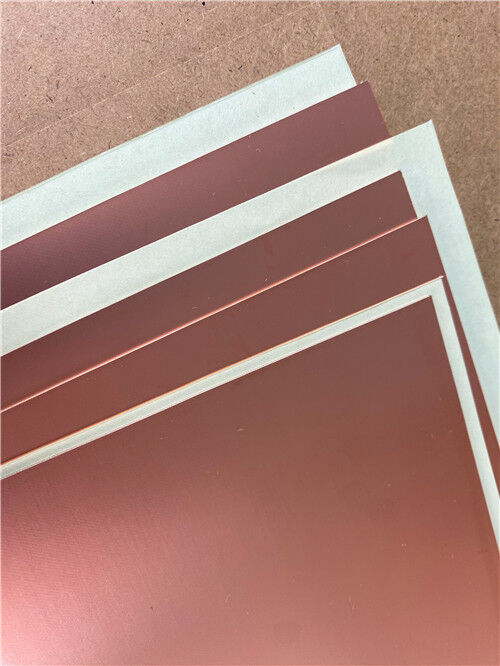

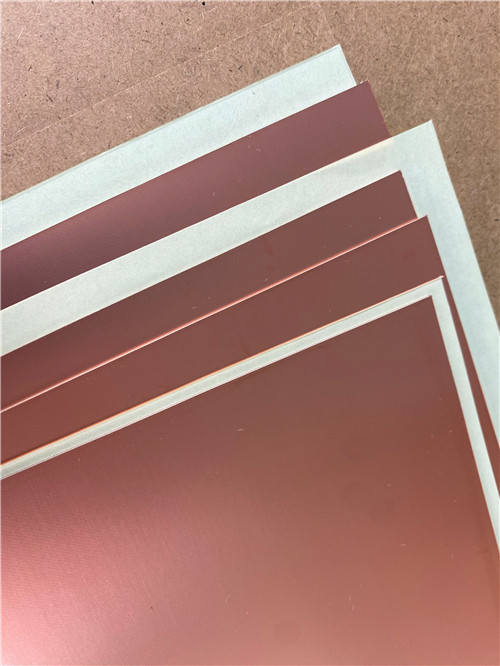

F4BME245 PTFE fibra di vetro stratificata con rame trattato al contrario

Descrizione di prodotto

Quando una progettazione richiede la bassa prestazione PIM di una lamina di rame trattata al contrario, la bassa perdita di un dielettrico a base di PTFE e uncostante dielettrica nell'intervallo 2,4 ∼ 2,5, ilF4BME245Questo laminato, formulato con precisione da tessuto in fibra di vetro, resina PTFE e pellicola, offre una qualità superiore,La sua proprietà elettrica è costante e serve come un, un sostituto nazionale ad alte prestazioni di materiali importati comparabili.

Le serie F4BM e F4BME condividono lo stesso strato dielettrico ma differiscono nel loro foglio di rame.Fogli di rame EDF4BME è abbinato a una lamina di rame RTF trattata al contrario, fornendo prestazioni PIM eccellenti, un controllo della linea più preciso,e minore perdita del conduttoreIn entrambe le serie, la costante dielettrica è regolata con precisione regolando il rapporto tra PTFE e tessuto in fibra di vetro, raggiungendo una bassa perdita migliorando la stabilità dimensionale.

Proprietà chiave in un'occhiata (F4BME245):

Nota: F4BME245 offre un range Dk da 2,17 a 3.0, con valori personalizzabili. Quando Dk ≤ 2.65, lo spessore dielettrico minimo disponibile è di 0,1 mm; quando Dk è di 2,7 ̊3.0, lo spessore dielettrico minimo è di 0,2 mm.

Applicazioni

F4BME245 è adatto a una vasta gamma di applicazioni RF, microonde e antenne, tra cui:

- Microonde, RF e radar.

- Cambi di fase, componenti passivi

- Divisori di potenza, accoppiatori, combinatori

- Reti di alimentazione, antenne di serie in fase.

- Comunicazione satellitare, antenne della stazione base.

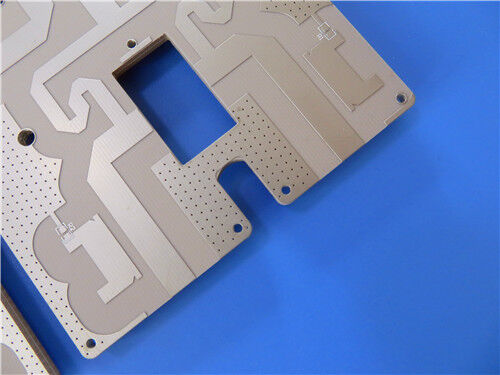

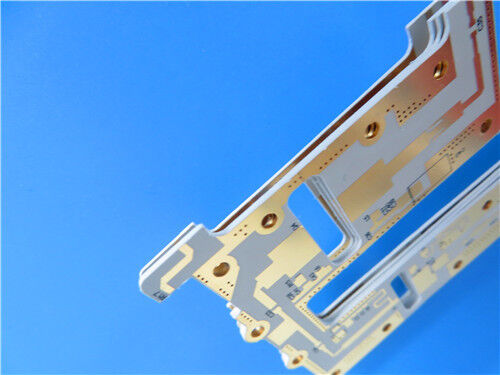

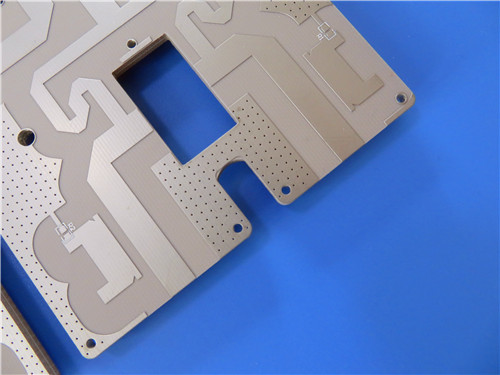

Fabbricazione su misura di PCB su F4BME245

Come produttore specializzato di circuiti stampati ad alta frequenza, offriamo servizi di fabbricazione completi utilizzando F4BME245 e altri materiali avanzati.Le seguenti specifiche descrivono una implementazione rappresentativa di PCB RF ultra-sottili a 2 strati:

Dettagli di costruzione del PCB:

Costante dielettrica bassa e strettamente controllata:
Con unDk di 2.45± 0,05 a 10 GHz, F4BME245 fornisce un controllo di impedenza rigoroso e prestazioni di circuito ripetibili.0, con valori personalizzati disponibili per soddisfare specifiche esigenze di progettazione.

Basse perdite dielettriche:
Un fattore di dissipazione di 0,0012 a 10 GHz e 0,0017 a 20 GHz riduce al minimo l'attenuazione del segnale, supportando reti di alimentazione efficienti delle antenne e componenti passivi a bassa perdita in un ampio intervallo di frequenza.

Performance PIM eccellente:
Quando accoppiato con foglio di rame RTF trattato al contrario, F4BME245 raggiunge valori PIM di ≤ -159 dBc, rendendolo adatto per percorsi di ricezione sensibili nelle stazioni base, satellitari e antenne di fasatura.

Controllo di linea preciso e bassa perdita dei conduttori:
Il foglio di rame RTF trattato al contrario fornisce una definizione di linea più fine e una minore perdita di conduttore rispetto al rame ED standard,supporto di requisiti stretti di traccia/spazio (4/7 mil in questa build) e controllo dell'impedenza coerente.

Stabilità dimensionale da rinforzo in vetro:
L'armatura in tessuto in fibra di vetro fornisce resistenza meccanica e stabilità dimensionale,con un CTE di 20 ppm/°C in X e 25 ppm/°C in Y ̇ ragionevolmente abbinato al rame per una affidabilità del foro perforato placcatoLe versioni Dk più elevate offrono una stabilità dimensionale ancora maggiore a causa dell'aumento del contenuto di vetro.

Capacità di nucleo ultra-sottile:
F4BME245 è disponibile in spessori dielettrici fino a 0,1 mm (per Dk ≤ 2,65), consentendo costruzioni estremamente sottili e leggere.Questo è essenziale per i disegni RF compatti dove ogni millimetro e grammo conta.

Ampia gamma di spessore:
Il materiale è disponibile in spessori dielettrici da 0,1 mm a 12,0 mm, consentendo una vasta gamma di progetti di circuiti.

Resistenza alle radiazioni e agli scarichi di gas:
Il materiale presenta una resistenza alle radiazioni e una bassa emissione di gas, il che lo rende adatto per applicazioni spaziali e aerospaziali.

Redditività e scalabilità:
In quanto materiale disponibile in commercio e prodotto in serie, F4BME245 offre un elevato rapporto costo-prestazioni, con più dimensioni standard di pannelli (460×610mm, 500×600mm, 850×1200mm, 914×1220mm,1000×1200 mm) e dimensioni personalizzate disponibili per ridurre gli sprechi di materiali.

Opzioni a metallo:
La serie può essere fornita con basi in rame o in alluminio (F4BME245CU o F4BME245AL) per schermatura o dissipazione del calore, con spessori di base metallica da 0,48 mm a 3,98 mm.

Qualità e disponibilità

Tutte le schede sono fabbricate in conformità agli standard di qualità IPC-Class-2, garantendo una robusta affidabilità per applicazioni commerciali, industriali e legate alla difesa.È effettuata una prova elettrica al 100% prima della spedizione per garantire l'integrità funzionale..

La nostra capacità di produzione si estende a disponibilità in tutto il mondo, con supporto flessibile per la spedizione e la logistica sia per i requisiti di prototipo che di volume.Offriamo una rapida consegna e prezzi competitivi mantenendo un rigoroso controllo dei processi.

Per richieste di informazioni su impilati personalizzati, dimensioni dei pannelli, valori alternativi di Dk (2.17 a 3.0), opzioni di fogli di rame (ED o RTF trattati al contrario), configurazioni con supporto metallico o altri requisiti,per favore contatta il nostro team di ingegneria di vendita siamo pronti a supportare le vostre esigenze di circuiti a alta frequenza.
