PWB di microonda del circuito stampato di Rogers RO3006 rf 2-Layer Rogers 3006 50mil 1.27mm con l'oro di immersione

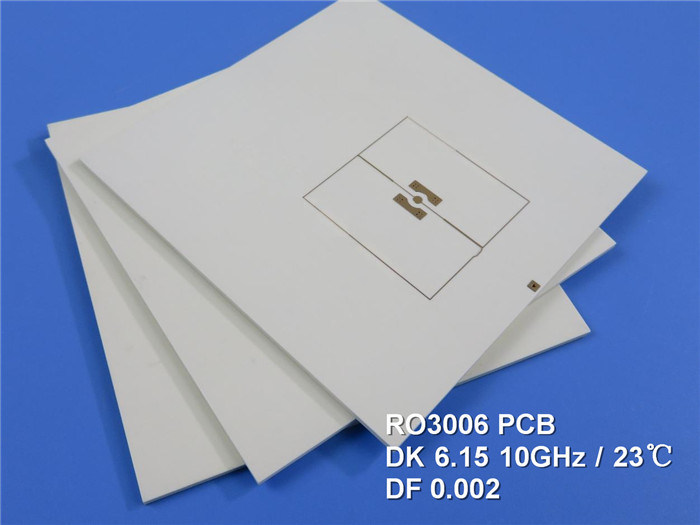

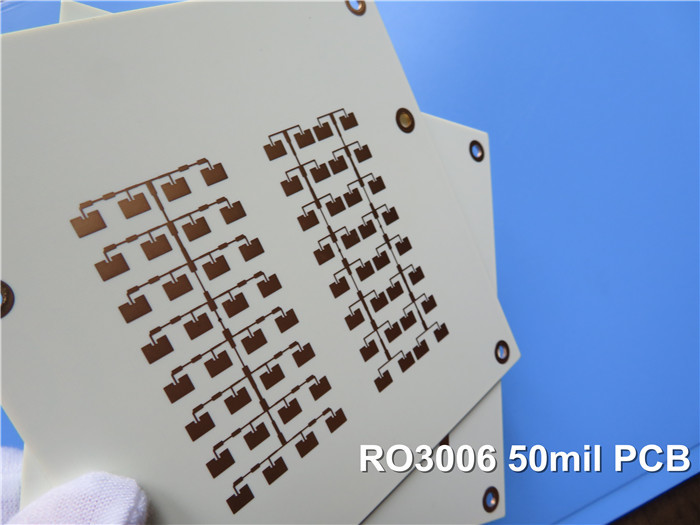

Scheda a circuito stampato RF Rogers RO3006 a 2 strati Rogers 3006 50mil 1.27mm PCB per microonde con oro a immersione

(Le schede a circuito stampato sono prodotti personalizzati, l'immagine e i parametri mostrati sono solo a scopo di riferimento)

Rogers RO3006i materiali per circuiti ad alta frequenza sono compositi in PTFE caricati con ceramica destinati all'uso in applicazioni a microonde e RF commerciali. È stato progettato per offrire un'eccezionale stabilità elettrica e meccanica a prezzi competitivi. Le proprietà meccaniche sono coerenti. Ciò consente al progettista di sviluppare progetti di schede multistrato senza incontrare problemi di deformazione o affidabilità.Materiali RO3006esibiscono un coefficiente di espansione termica (CTE) negli assi X e Y di 17 ppm/°C. Questo coefficiente di espansione è abbinato a quello del rame, il che consente al materiale di esibire un'eccellente stabilità dimensionale, con un tipico restringimento dopo incisione, dopo incisione e cottura, inferiore a 0,5 mils per pollice. Il CTE dell'asse Z è di 24 ppm/°C, il che fornisce un'eccezionale affidabilità dei fori metallizzati, anche in ambienti difficili.

Applicazioni tipiche:

1) Radar automobilistico

2) Sistemi di telecomunicazioni cellulari

3) Collegamenti dati su sistemi via cavo

4) Satelliti per trasmissioni dirette

5) Antenne satellitari per la navigazione globale

6) Antenna patch per comunicazioni wireless

7) Amplificatori di potenza e antenne

8) Backplane di potenza

9) Lettori di contatori remoti

Specifiche PCB

Scheda tecnica di Rogers 3006)(RO3006)Valore tipico RO3006
