F4BTM298PCB ad alta frequenza 3,0 mmSostanzeTavola PCB RFCon lattina per immersione

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

Descrizione generale

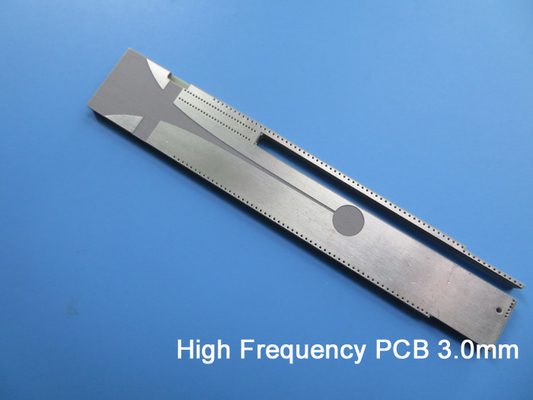

Si tratta di un tipo di PCB ad alta frequenza a doppio lato costruito su un substrato F4BTM298 da 3,0 mm per l'applicazione di Patch Antenna.

Specifiche di base

Materiale di base: F4BTM298

Costante dielettrica: 2,98+/-0.06

Numero di strati: 2 strati

Tipo: attraverso i fori

Formato: 110 mm x 35 mm = 1 tipo = 1 pezzo

Finitura superficiale: stagno per immersione

Peso di rame: strato esterno 35 μm

Maschera di saldatura / Leggenda: No / No

Altezza del PCB finale: 3,1 mm

Standard: IPC 6012 classe 2

Imballaggio: 20 pezzi sono imballati per la spedizione.

Tempo di consegna: 7 giorni lavorativi

Durata di conservazione: 6 mesi

Applicazioni

Multiplexer, sensori di rilevamento acustico, radiofrequenza, trasmettitore RF

F4BTM298 PCB ad alta frequenza Substrati a 3,0 mm Tavola PCB RF con stagno di immersione 0

F4BTMLaminati ad alta frequenza

I materiali ad alta frequenza della serie F4BTM sono realizzati con tessuto in fibra di vetro, riempimento in nanoceramica e resina di politetrafluoroetilene dopo preparazione scientifica e rigida pressatura.

Questa serie di prodotti è basata sul livello dielettrico F4BM e i materiali sono aggiunti con ceramiche a nanoscala ad elevata dielettricità e a basse perdite, ottenendo così una costante dielettrica più elevata,migliore resistenza al calore, minore coefficiente di espansione termica, maggiore resistenza all'isolamento, migliore conduttività termica, pur mantenendo le caratteristiche di bassa perdita.

La nostra capacità di PCB (F4BTM)

Materiale per PCB:	PTFE / tessuto in fibra di vetro / riempitore in nanoceramica
Designazione (F4BTM)	F4BTM	DK (10GHz)	DF (10 GHz)
	F4BTM298	2.98±0.06	0.0018
	F4BTM300	3.0±0.06	0.0018
	F4BTM320	3.2±0.06	0.0020
	F4BTM350	3.5±0.07	0.0025
Numero di strati:	PCB a una sola faccia, PCB a doppia faccia, PCB a più strati, PCB ibrido
Peso di rame:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Spessore dielettrico (o spessore complessivo)	0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Dimensione del PCB:	≤ 400 mm x 500 mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale:	rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, oro puro, ENEPIG ecc.

Scheda di dati (F4BTM)

Parametri tecnici del prodotto				Modelli di prodotto e scheda dati
Caratteristiche del prodotto		Condizioni di prova	Unità	F4BTM298	F4BTM300	F4BTM320	F4BTM350
Costante dielettrica (tipica)		10 GHz	/	2.98	3.0	3.2	3.5
Tolleranza di costante dielettrica		/	/	± 0.06	± 0.06	± 0.06	± 0.07
Tangente di perdita (tipico)		10 GHz	/	0.0018	0.0018	0.0020	0.0025
Tangente di perdita (tipico)		20 GHz	/	0.0023	0.0023	0.0026	0.0035
Coefficiente di temperatura costante dielettrica		-55 o~150oC	PPM/°C	- 78 anni.	- 75	- 75	- 60
Forza della buccia		1 OZ F4BTM	N/mm	> 1.6	> 1.6	> 1.6	> 1.6
Forza della buccia		1 OZ F4BTME	N/mm	> 1.4	> 1.4	> 1.4	> 1.4
Resistenza al volume		Condizione standard	MΩ.cm	≥ 1 × 10^7	≥ 1 × 10^7	≥ 1 × 10^7	≥ 1 × 10^7
Resistenza superficiale		Condizione standard	MΩ	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6
Forza elettrica (direzione Z)		5KW,500V/s	KV/mm	> 26	> 30	> 32	> 32
Tensione di rottura (direzione XY)		5KW,500V/s	KV	> 34	> 35	> 40	> 40
Coefficiente di espansione termica	Direzione XY	-55°C a 288°C	ppm/oC	15,16	15,16	13,15	10,12
Coefficiente di espansione termica	Direzione Z	-55°C a 288°C	ppm/oC	78	72	58	51
Stress termico		260°C, 10 secondi, 3 volte		Nessuna delaminazione	Nessuna delaminazione	Nessuna delaminazione	Nessuna delaminazione
Assorbimento dell'acqua		20±2°C, 24 ore	%	≤ 0.05	≤ 0.05	≤ 0.05	≤ 0.05
Densità		Temperatura ambiente	g/cm3	2.25	2.25	2.20	2.20
Temperatura di funzionamento a lungo termine		Camera ad alta e bassa temperatura	°C	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260
Conduttività termica		Direzione Z	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Solo applicabile a F4BTME	dBc	≤ 160	≤ 160	≤ 160	≤ 160
Infiammabilità		/	UL-94	V-0	V-0	V-0	V-0
Composizione del materiale		/	/	PTFE, tessuto in fibra di vetro, nanoceramica F4BTM accoppiato con foglio di rame ED, F4BTME accoppiato con foglio di rame trattato al contrario (RTF).
