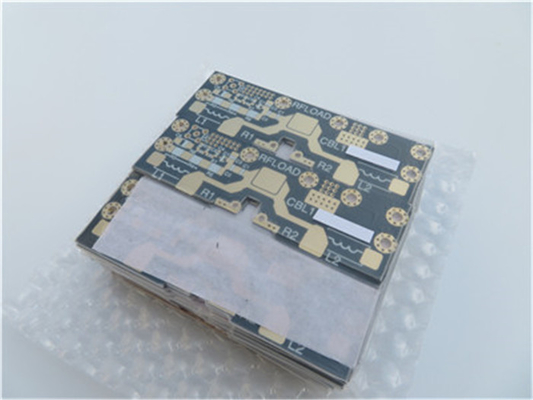

F4BTME320PCB ad alta frequenza 2 oz di rame1.0mmSpessoreCon Immersion Gold
(PCB sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Breve introduzione
Questo è un circuito stampato ad alta frequenza a 2 strati (PCB) costruito su substrati Wangling F4BTME320.Supporta componenti di montaggio superficiale sul lato superiore, mentre i componenti a foratura non sono utilizzati in questo progetto.
Le specifiche tecnologiche evidenziano una larghezza minima di traccia di 4 millimetri e una distanza minima di 6 millimetri, consentendo una progettazione di circuiti precisa.che non solo migliora la saldabilità ma fornisce anche un'eccellente resistenza alla corrosioneInoltre, una maschera di saldatura nera viene applicata sul lato superiore del PCB, offrendo durabilità e un'estetica accattivante salvaguardando il circuito sottostante dai fattori ambientali.
I dettagli sono riportati nella tabella seguente.
DIMENSIONE del PCB | 70 x 70 mm = 1 PCS |
Tipo di bordo | PCB a doppio lato |
Numero di strati | 2 strati |
Componenti montati in superficie | - Sì. |
Attraverso i componenti a buco | - No |
STACKUP di strato | rame ------- 70 um ((1 oz+placca) strato superiore |
F4BTME320 - 1,0 mm | |
rame ------- 70um ((1 oz + piastra) BOT Strato | |
Tecnologia | |
Traccia minima e spazio: | 4 mil / 6 mil |
Fori minimi / massimi: | 0.4 mm / 1,2 mm |
Numero di fori: | 7 |
Numero di fori: | 92 |
Numero di slot fresati: | 2 |
Numero di tagli interni: | 1 |
Controllo di impedenza: | - No, no. |
Numero del dito d'oro: | 0 |
Materiale per la tavola | |
Epoxi vetro: | F4BTME320 Dk3.2 |
Fogli finiti esterni: | 2 oz |
Fogli interni finali: | N/A |
Altezza finale del PCB: | 1.1 mm ± 10% |
CLAVING E COATING | |
Finitura superficiale | Oro per immersione |
Maschera di saldatura Applicabile a: | In alto, nero. |
Maschera di saldatura colore: | - No, no. |
Tipo di maschera di saldatura: | - No, no. |
Conto/taglio | Routing |
Marcatura | |
lato della leggenda del componente | In alto |
Colore della leggenda del componente | Bianco |
Nome o logo del fabbricante: | Segnalato sul tabellone in un conduttore e con gambe |
VIA | Conforto per il rivestimento di un foro (PTH), dimensione minima 0,4 mm. |
Classificazione di infiammabilità | L'omologazione è effettuata con un sistema di controllo di sicurezza. |
Tolleranza di dimensioni | |
Dimensione del profilo: | 0.0059" |
Dispositivi per il rivestimento del cartone: | 0.0029" |
Tolleranza di trivellazione: | 0.002" |
TESTO | Test elettrico al 100% prima della spedizione |
Tipo di opere d'arte da fornire | file email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | In tutto il mondo. |
F4BTME laminati ad alta frequenza
I laminati ad alta frequenza F4BTME sono realizzati con tessuto in fibra di vetro, riempimento in nanoceramica e resina di politetrafluoroetilene dopo preparazione scientifica e rigida pressatura.
Questa serie di prodotti è basata sul livello dielettrico F4BM e i materiali sono aggiunti con ceramiche a nanoscala ad elevata dielettricità e a basse perdite, ottenendo così una costante dielettrica più elevata,migliore resistenza al calore, minore coefficiente di espansione termica, maggiore resistenza all'isolamento, migliore conduttività termica, pur mantenendo le caratteristiche di bassa perdita.
F4BTME è rivestito con foglio di rame trattato al contrario (RTF) che ha un eccellente indice PIM, un controllo della linea più preciso e una minore perdita di conduttore, spessore opzionale disponibile con 0,5 oz e 1 oz.
Scheda dati (F4BTME)
Parametri tecnici del prodotto | Modello di prodotto e scheda dati | |||||||||||
Caratteristiche del prodotto | Condizioni di prova | Unità | F4BME217 | F4BME220 | F4BME233 | F4BME245 | F4BME255 | F4BME265 | F4BME275 | F4BME294 | F4BME300 | |
Costante dielettrica (tipica) | 10 GHz | / | 2.17 | 2.2 | 2.33 | 2.45 | 2.55 | 2.65 | 2.75 | 2.94 | 3.0 | |
Tolleranza di costante dielettrica | / | / | ± 0.04 | ± 0.04 | ± 0.04 | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.06 | ± 0.06 | |
Tangente di perdita (tipico) | 10 GHz | / | 0.001 | 0.001 | 0.0011 | 0.0012 | 0.0013 | 0.0013 | 0.0015 | 0.0016 | 0.0017 | |
20 GHz | / | 0.0014 | 0.0014 | 0.0015 | 0.0017 | 0.0018 | 0.0019 | 0.0021 | 0.0023 | 0.0025 | ||
Coefficiente di temperatura costante dielettrica | -55°C-150°C | PPM/°C | - 150 dollari. | -142 | -130 | -120 | -110 | - 100 | - 92 | - 85 anni | - 80 | |
Forza della buccia | 1 OZ F4BM | N/mm | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | |
1 OZ F4BME | N/mm | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | ||
Resistenza al volume | Condizione standard | MΩ.cm | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | |
Resistenza superficiale | Condizione standard | MΩ | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | |
Forza elettrica (direzione Z) | 5KW,500V/s | KV/mm | > 23 | > 23 | > 23 | > 25 | > 25 | > 25 | > 28 | > 30 | > 30 | |
Tensione di rottura (direzione XY) | 5KW,500V/s | KV | > 30 | > 30 | > 32 | > 32 | > 34 | > 34 | > 35 | > 36 | > 36 | |
Coefficiente di espansione termica | Direzione XY | -55°C a 288°C | ppm/oC | 25, 34 | 25, 34 | 22, 30 | 20, 25 | 16, 21 | 14, 17 | 14, 16 | 12, 15 | 12, 15 |
Direzione Z | -55°C a 288°C | ppm/oC | 240 | 240 | 205 | 187 | 173 | 142 | 112 | 98 | 95 | |
Stress termico | 260°C, 10 secondi, 3 volte | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | ||
Assorbimento dell'acqua | 20±2°C, 24 ore | % | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | |
Densità | Temperatura ambiente | g/cm3 | 2.17 | 2.18 | 2.20 | 2.22 | 2.25 | 2.25 | 2.28 | 2.29 | 2.29 | |
Temperatura di funzionamento a lungo termine | Camera ad alta e bassa temperatura | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
Conduttività termica | Direzione Z | W/(M.K) | 0.24 | 0.24 | 0.28 | 0.30 | 0.33 | 0.36 | 0.38 | 0.41 | 0.42 | |
PIM | Solo applicabile a F4BME | dBc | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | |
Infiammabilità | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | |
Composizione del materiale | / | / | PTFE, fibre di vetro F4BM accoppiato con foglio di rame ED, F4BME accoppiato con foglio di rame trattato al contrario (RTF). |
Il nostroCapacità di PCB (F4BTME)
Materiale per PCB: | PTFE / tessuto in fibra di vetro / riempitore in nanoceramica | ||
Designazione (F4BTME) | F4BTM | DK (10GHz) | DF (10 GHz) |
F4BTME298 | 2.98±0.06 | 0.0018 | |
F4BTME300 | 3.0±0.06 | 0.0018 | |
F4BTME320 | 3.2±0.06 | 0.0020 | |
F4BTME350 | 3.5±0.07 | 0.0025 | |
Numero di strati: | PCB a una sola faccia, PCB a doppia faccia, PCB a più strati, PCB ibrido | ||
Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
Spessore dielettrico (o spessore complessivo) | 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
Dimensione del PCB: | ≤ 400 mm x 500 mm | ||
Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. | ||
Finitura superficiale: | rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, oro puro, ENEPIG ecc. |
