Descrizione di prodotto
F4BME275 PTFE laminato e PCB RF a 2 strati personalizzati
Che cos'è F4BME275?
Si tratta di un laminato di tessuto di vetro PTFE ad alte prestazioni, con una costante dielettrica (Dk) di 2,75 ± 0.05. Ha un fattore di dissipazione ultra-basso (Df) di 0,0015 a 10 GHz. È fabbricato dalla Taizhou Wangling Insulating Materials Factory in Cina. Il materiale utilizza una lamina di rame RTF trattata al contrario.Questo fornisce prestazioni superiori a basso PIM (≤ -159 dBc)Il materiale può essere utilizzato da -55°C a +260°C. Ha una valutazione di infiammabilità UL94 V-0.E' resistente alle radiazioni e ha proprietà di bassa emissione di gasÈ un sostituto ideale per i laminati PTFE importati nelle applicazioni RF e microonde più esigenti.
Che PCB si può costruire con questo?
Si può fornire una soluzione completa di PCB RF a 2 strati. La scheda è basata su materiale F4BME275. Lo spessore finito è di 1,6 mm. Il peso del rame è di 1 once per strato. Si applica una placcatura in oro puro (5 μm).La maschera di saldatura nera viene applicata sullo strato superiore. La serigrafia bianca viene stampata sullo strato superiore. La traccia minima e lo spazio sono di 6 e 9 mil. La dimensione minima del foro è di 0,5 mm.Spessore del rivestimento via 20 μmLo standard di qualità è IPC Classe 2. Questa scheda è ideale per circuiti RF e microonde, sistemi radar, comunicazioni satellitari e antenne delle stazioni base.

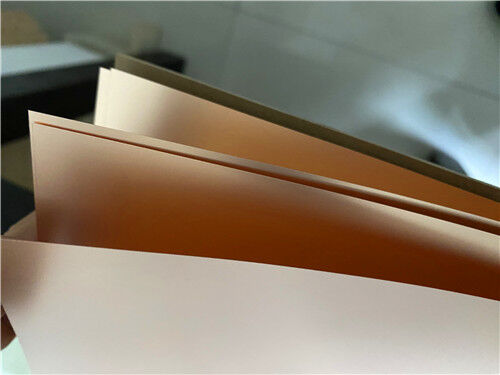

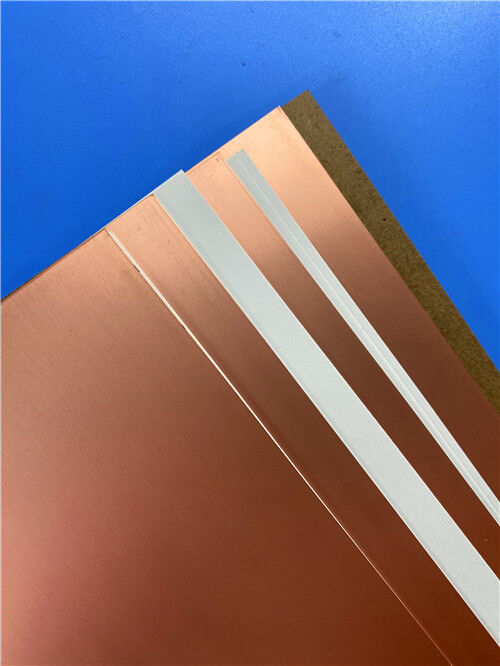

1- Una panoramica dei materiali
L'F4BME275 è un laminato di tessuto di vetro PTFE ad alte prestazioni, prodotto dalla Taizhou Wangling Insulating Materials Factory.Questa fabbrica è uno dei principali fornitori cinesi di substrati RF e microonde..
Il materiale è fatto di tessuto in fibra di vetro, resina PTFE e pellicola PTFE. Questi componenti sono combinati attraverso una formulazione scientifica.
Punti importanti su questo materiale:
Migliori prestazioni:La serie F4BME offre prestazioni elettriche migliori rispetto alla serie F4B standard.Stabilità migliorata.
RTF Folio di rame:F4BME275 utilizza una lamina di rame RTF trattata al contrario. Questo tipo di lamina fornisce prestazioni PIM migliori.La perdita di conduttore è inferiore rispetto al rame ED standard.
Proprietà controllate:Il rapporto tra PTFE e tessuto in fibra di vetro viene accuratamente regolato, consentendo di controllare la costante dielettrica, mantenendo una bassa perdita e migliorando la stabilità dimensionale.
Proprietà speciali:Il materiale è resistente alle radiazioni, ha basse proprietà di emissioni di gas, e quindi è adatto per applicazioni aerospaziali e satellitari.
Produzione commerciale:Il materiale è progettato per una produzione di grandi volumi, è economico e commercialmente scalabile.
F4BME275 vs. F4BM275 Quale scegliere?
| Caratteristica |
F4BM275 |
F4BME275 |
| Tipo di foglio di rame |
ED (Elettrodeposito) |
RTF trattati al contrario |
| Performance del PIM |
Non specificato |
≤ -159 dBc |
| Precisione del circuito |
Norme |
Piu' preciso. |
| Perdita del conduttore |
Norme |
Inferiore |
| Migliore applicazione |
Radiofrequenza generale e microonde |
Sistemi a basso PIM, stazioni base, satelliti |
Raccomandazione: F4BME275 deve essere scelto quando le prestazioni PIM sono critiche. Deve anche essere scelto quando è necessaria un'incisione di precisione.comunicazioni satellitari, e sistemi radar ad alte prestazioni.
2F4BME275 Fogli tecnici
| Immobili |
Condizione di prova |
Unità |
Valore F4BME275 |
| Costante dielettrica (tipica) |
10 GHz |
️ |
2.75 |
| DK Tolleranza |
️ |
️ |
± 0.05 |
| Fattore di dissipazione (tipico) |
10 GHz |
️ |
0.0015 |
| |
20 GHz |
️ |
0.0021 |
| TCDk |
-55°C ~ +150°C |
ppm/°C |
- 92 anni |
| Resistenza al peeling (1 oz ED / F4BM) |
️ |
N/mm |
> 1.8 |
| 1 oz RTF / F4BME) |
️ |
N/mm |
> 1.6 |
| Resistenza al volume |
Condizione normale |
MΩ·cm |
≥ 6×106 |
| Resistenza superficiale |
Condizione normale |
MΩ |
≥ 1 × 106 |
| Forza elettrica (direzione Z) |
5 kW, 500 V/s |
kV |
> 28 |
| Tensione di rottura (direzione X/Y) |
5 kW, 500 V/s |
kV |
> 35 |
| CTE (asse X/Y) |
-55°C ~ 288°C |
ppm/°C |
14 ¢16 |
| CTE (asse Z) |
-55°C ~ 288°C |
ppm/°C |
112 |
| Stress termico |
260°C, 10 secondi, 3 cicli |
️ |
Nessuna delaminazione |
| Assorbimento dell'acqua |
20±2°C, 24 ore |
% |
≤ 0.08 |
| Densità |
Temperatura ambiente |
g/cm3 |
2.28 |
| Temperatura di funzionamento continua |
️ |
°C |
-55 ~ +260 |
| Conduttività termica (asse Z) |
️ |
W/(m·K) |
0.38 |
| Valore PIM (solo F4BME) |
️ |
dBc |
≤ -159 |
| Infiammabilità |
UL94 |
Classificazione |
V-0 |
| Composizione |
️ |
️ |
PTFE + tessuto di vetro + rame RTF |
3I principali vantaggi di F4BME275
| Caratteristica |
Benefici |
| Dk è 2,75 ± 0.05 |
Tolleranza stretta consente un controllo coerente dell'impedenza |
| Df è 0,0015 a 10 GHz |
La perdita ultra bassa riduce al minimo la perdita di segnale nei circuiti ad alta frequenza |
| Df è 0,0021 a 20 GHz |
Buone prestazioni sono mantenute alle frequenze di onda millimetrica |
| Si utilizza un foglio di rame RTF |
PIM è ridotto (≤ -159 dBc), l'incisione è più precisa, la perdita del conduttore è inferiore |
| PIM ≤ -159 dBc |
Questo è fondamentale per le stazioni base e le applicazioni satellitari |
| Intervallo di funzionamento da -55°C a +260°C |
Può resistere ad ambienti estremi |
| CTE (asse Z) è 112 ppm/°C |
Performance affidabile del forino rivestito è fornita |
| Risistenza alle radiazioni |
Raggiunta l'affidabilità aerospaziale e satellitare |
| È garantita una bassa emissione di gas |
Questo è importante per gli ambienti a vuoto |
| Rating UL94 V-0 è raggiunto |
La conformità alla sicurezza antincendio è garantita |
4. Campo di applicazione
- Microonde, RF e radar.
- Cambi di fase, componenti passivi
- Divisori di potenza, accoppiatori, combinatori
- Reti di alimentazione, antenne di serie in fase.
- Comunicazione satellitare, antenne della stazione base.

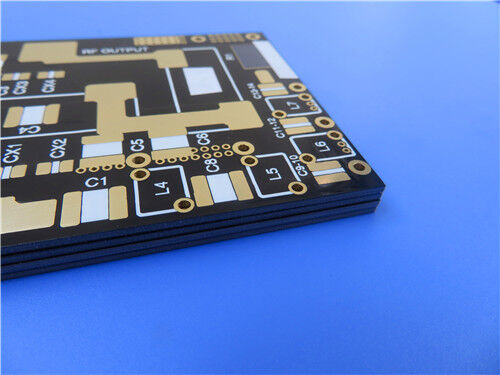

5. PCB RF a due strati personalizzati Specificità completa
Una soluzione completa di PCB RF a 2 strati può essere fornita sulla base di F4BME275.
Specificativi della scheda
| Specificità |
Dettaglio |
| Tipo di scheda |
PCB RF a due strati |
| Materiale di base |
F4BME275 PTFE laminato (RTF rame) |
| Spessore della tavola finita |
1.6 mm |
| Peso del rame finito |
1 oz (35 μm) per strato |
| Dimensioni della scheda |
103 × 76 mm (1 pezzo) |
| Tolleranza delle dimensioni |
± 0,15 mm |
| Traccia minima / spazio |
6 / 9 mils |
| Dimensione minima del foro |
0.5 mm |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
Placcatura in oro puro (5 μm / 197 μ") |
| Top Solder Mask |
Nero |
| Maschera di saldatura inferiore |
- No, no. |
| Top Silkscreen |
Bianco |
| Fusoliera di fondo |
- No, no. |
| Classificazione IPC |
Classe 2 |
| Formato delle opere d'arte |
Gerber RS-274-X |
| Esame |
Test elettrico al 100% (prima della spedizione) |
| Disponibilità |
Nel mondo |
6Perché si usa la finitura in oro puro
Per questo PCB RF viene scelto il rivestimento in oro puro (5 μm / 197 μ").
| Vantaggi |
Benefici |
| È garantita un'eccellente solderabilità |
Per il fissaggio dei componenti è disponibile una superficie priva di ossidazione |
| Si supporta l'incollaggio del filo |
I componenti RF che richiedono il legame del filo d'oro possono essere utilizzati |
| Risistenza alla corrosione |
Le tracce di rame sono protette in ambienti difficili |
| Si ottiene una bassa resistenza al contatto |
Questo è adatto per i connettori di bordo e punti di prova |
| Lunga durata di conservazione |
La saldabilità è mantenuta per lunghi periodi |
| Si applica oro più spesso (5 μm) |
Ulteriore durata è fornita per applicazioni ad alta affidabilità |
D1: Qual è la differenza tra F4BME275 e F4BM275?
R: viene utilizzato lo stesso dielettrico PTFE/vetro (Dk 2.75), ma il tipo di foglio di rame è diverso.
F4BME275 utilizza una lamina di rame RTF trattata al contrario.
F4BM275 utilizza una lamina di rame ED standard, adatta per applicazioni RF generali, non soddisfa i requisiti PIM.
F4BME275 deve essere scelto per stazioni base, sistemi satellitari e applicazioni a bassa sensibilità al PIM.
D2: Cos'è il PIM e perché è importante?
R: PIM sta per Intermodulazione passiva. Si tratta di una distorsione che si genera quando i segnali ad alta potenza passano attraverso elementi non lineari in componenti passivi.Le prestazioni a basso PIM (≤ -159 dBc per F4BME275) sono importanti per:
Antenne di stazioni base (torri cellulari)
Comunicazioni satellitari
Sistemi radar
Sistemi RF ad alta potenza
Un PIM elevato può causare interferenze, riducendo la sensibilità del ricevitore e degradando le prestazioni del sistema.
D3: Perché viene utilizzata la placcatura in oro puro al posto dell'ENIG?
R: Il rivestimento in oro puro (5 μm / 197 μ") offre diversi vantaggi rispetto all'ENIG standard:
Si applica oro più spesso, con una migliore resistenza all'usura e una durata di conservazione più lunga
L'incollaggio del filo è supportato ENIG non è generalmente adatto per l'incollaggio del filo
• una resistenza alla corrosione superiore questo è importante per ambienti difficili
Si ottiene una minore resistenza al contatto, che è migliore per i connettori di bordo e i punti di prova.
L'ENIG è tipicamente utilizzato per l'assemblaggio SMT. L'oro puro è preferito per i componenti RF che richiedono legame del filo o alta durata.
D4: Che cosa significa 6/9 mil traccia e spazio?
A: 6 mil traccia
9 mil spazio L'intervallo minimo tra i conduttori è di 9 mil (0,229 mm).
Questa capacità di linea fine consente disegni di circuiti RF ad alta densità.
D5: Perché non c'è una maschera di saldatura sullo strato inferiore?
R: Questo progetto offre diversi vantaggi:
Miglioramento della gestione termica
Abilitazione alla messa a terra ️ possibile messa a terra diretta del telaio o contatto con il pad termico
Il posizionamento dei componenti è semplificato: il lato inferiore non ha componenti SMT (tutti i pad SMT sono in cima)
Questa è una pratica di progettazione comune per i PCB RF. Le prestazioni termiche e la messa a terra sono spesso prioritarie.
D6: F4BME275 è adatto per la saldatura senza piombo?
R: Sì. La gamma di temperature di funzionamento continuo è compresa tra -55°C e +260°C. La prova di sollecitazione termica a 260°C per 10 secondi (3 cicli) non mostra delaminazione.F4BME275 è pienamente compatibile con i processi di saldatura senza piombo.
Q7: Qual è il tempo di consegna tipico per i PCB F4BME275 personalizzati?
R: I tempi di consegna variano in base alla complessità e alla quantità. Per i PCB RF a 2 strati come l'esempio descritto, i tempi di consegna tipici sono da 7 a 12 giorni lavorativi.
D8: Sono disponibili versioni F4BME275 con supporto in alluminio o in rame?
R: Sì. F4BME275 è disponibile in versioni con supporto in alluminio (F4BME275-AL) e supporto in rame (F4BME275-CU).Sono ideali per applicazioni RF ad alta potenza.
D9: È possibile produrre PCB controllati per impedenza con F4BME275?
R: Sì. La Dk stabile di 2,75 ± 0,05 consente un controllo di impedenza prevedibile. Le schede RF controllate dall'impedenza possono essere progettate e fabbricate secondo le vostre esigenze specifiche.
D10: Quali prove vengono eseguite su questi PCB?
A: Tutti i pannelli sono sottoposti a:
Test elettrico al 100% (prima della spedizione)
Ispezione visiva Maschera di saldatura e qualità della pellicola di seta sono controllate
Ispezione dimensionale: le dimensioni e le tolleranze della scheda (± 0,15 mm) sono confermate
Su richiesta possono essere organizzate prove aggiuntive (ad es. prova di impedenza, radiografia per BGA).
Q11: Qual è lo spessore dielettrico minimo per F4BME275?
A: per Dk 2.7 ∼3.0 (compresa la F4BME275 a Dk 2.75), lo spessore dielettrico minimo è di 0,2 mm. per Dk ≤ 2.65, lo spessore dielettrico minimo è di 0,1 mm.
D12: Dove si può ottenere la scheda ufficiale F4BME275?
R: La scheda ufficiale è disponibile presso la Taizhou Wangling Insulating Materials Factory. Contatta il nostro team. Possiamo fornire la documentazione.Possiamo anche indirizzarti al supporto tecnico del produttore.
