Descrizione di prodotto
Cos'è F4BTD350S?
È un substrato per alte frequenze in resina PTFE ad alta conducibilità termica. È rinforzato con tessuto di fibra di vetro. Contiene una grande quantità di ceramiche speciali ad alta conducibilità termica. La costante dielettrica (Dk) è 3,5 ±0,07 a 10 GHz. Il fattore di dissipazione (Df) è 0,0016 a 10 GHz. La conducibilità termica è 1,25 W/(m·K). Questo è significativamente più alto dei materiali PTFE standard. Il materiale ha un CTE di 11/10 ppm/°C sugli assi X/Y e 40 ppm/°C sull'asse Z. La temperatura di decomposizione (Td) è 500°C. Il materiale è classificato UL94 V-0. Ha un assorbimento di umidità molto basso (0,05%). È ideale per applicazioni RF ad alta potenza che richiedono bassa perdita di inserzione e un'efficiente dissipazione del calore.
Che PCB si possono costruire con esso?

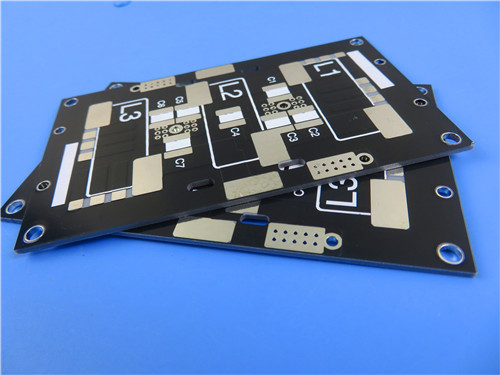

È possibile fornire una soluzione completa di PCB RF a 2 strati. La scheda si basa sul materiale F4BTD350S. Lo spessore finito è di 0,6 mm. Il peso del rame è di 1 oz per strato. L'oro per immersione viene applicato come finitura superficiale. La maschera di saldatura nera viene applicata sullo strato superiore. La serigrafia bianca viene stampata sullo strato superiore. Nessuna maschera di saldatura o serigrafia viene applicata sullo strato inferiore. La traccia e lo spazio minimi sono 7 e 9 mil. La dimensione minima del foro è 0,6 mm. Lo spessore della placcatura dei via è di 20 µm. Lo standard di qualità è IPC Classe 2. Questa scheda è ideale per amplificatori RF ad alta potenza, antenne, accoppiatori, filtri e apparecchiature di riscaldamento industriale.
1. Panoramica del materiale
L'F4BTD350S è un substrato per alte frequenze in resina PTFE ad alta conducibilità termica. È prodotto dalla Taizhou Wangling Insulating Materials Factory. È rinforzato con tessuto di fibra di vetro. Contiene una grande quantità di ceramiche speciali ad alta conducibilità termica.
Questo materiale è una nuova generazione di materiali per alte frequenze. È stato sviluppato per applicazioni che richiedono bassa perdita di inserzione e alta efficienza di dissipazione del calore. Può sostituire prodotti esteri simili.
Le eccellenti prestazioni di bassa perdita e conducibilità termica aumentano la tolleranza alla potenza delle microonde. La durata dei dispositivi viene estesa. Il materiale è più adatto per operazioni a lungo termine e ad alta temperatura. L'affidabilità delle apparecchiature è garantita. Si ottiene una manutenzione a basso costo.
Il materiale presenta anche i seguenti vantaggi:
Basso coefficiente di espansione termica
Stabilità dimensionale
Elevata resistenza elettrica
Elevate prestazioni di isolamento
Questi vantaggi rendono più facile la lavorazione dei PCB. L'affidabilità dei fori passanti è maggiore. I difetti di saldatura sono inferiori. L'accoppiamento dei componenti è migliore. L'adattabilità ambientale è maggiore.
Le schede a circuito stampato possono essere lavorate utilizzando la tecnologia standard per fogli in PTFE. Le eccellenti proprietà meccaniche e fisiche rendono il materiale adatto per la lavorazione multistrato, alta multistrato e backplane. Mostra anche un'eccellente lavorabilità nella lavorazione di fori densi e linee sottili.
2. Scheda tecnica F4BTD350S
| Proprietà |
Condizione di prova |
Unità |
Valore F4BTD350S |
| Costante dielettrica (tipica) |
2 GHz |
— |
3,52 |
| |
10 GHz |
— |
3,5 |
| Tolleranza Dk |
— |
— |
±0,07 |
| Costante dielettrica (progetto) |
10 GHz |
— |
3,62 |
| Fattore di perdita (tipico) |
2 GHz |
— |
0,0012 |
| |
10 GHz |
— |
0,0016 |
| TCDk |
-55°C a 150°C |
ppm/°C |
-45 |
| Forza di pelatura (foglio di rame da 1 oz) |
— |
N/mm |
>0,8 |
| Resistività volumica |
C96/23/95 |
MΩ·cm |
1×10¹¹ |
| Resistenza superficiale |
C96/23/95 |
MΩ |
1×10¹² |
| Resistenza elettrica (direzione Z) |
5 kW, 500 V/s |
kV/mm |
25 |
| Tensione di breakdown (orizzontale) |
5 kW, 500 V/s |
kV |
38 |
| Indice di tracciamento relativo (CTI) |
23°C/50%/24H |
V |
600 |
| CTE (asse X) |
-55°C a 288°C |
ppm/°C |
11 |
| CTE (asse Y) |
-55°C a 288°C |
ppm/°C |
10 |
| CTE (asse Z) |
-55°C a 288°C |
ppm/°C |
40 |
| Temp. decomposizione termica (Td) |
perdita di massa del 5% |
°C |
500 |
| Resistenza a flessione (X/Y) |
Stato normale |
MPa |
74/64 |
| Resistenza a trazione (X/Y) |
Stato normale |
MPa |
48/45 |
| Modulo a flessione (X/Y) |
Stato normale |
MPa |
7500/7000 |
| Stabilità dimensionale (X/Y) |
Dopo incisione e cottura |
% |
0,08/0,18 |
| Stress termico |
260°C/10s/3 volte |
— |
Nessuna delaminazione |
| Conducibilità termica |
Direzione Z |
W/(m·K) |
1,25 |
| Capacità termica specifica |
— |
J/g·°C |
0,8 |
| Densità |
Temperatura normale |
g/cm³ |
2,21 |
| Temperatura di servizio a lungo termine |
— |
°C |
-55 a +260 |
| Assorbimento d'acqua |
20±2°C, 24 ore |
% |
0,05 |
| Ritardante di fiamma |
UL94 |
Classificazione |
V-0 |
| Composizione strato dielettrico |
— |
— |
PTFE + Tessuto di fibra di vetro + Ceramiche ad alta conducibilità termica |
3. Campi di applicazione
- Radiofrequenza ad alta potenza
- Amplificatore di potenza
- Antenna
- Apparecchiature di riscaldamento industriale
- Accoppiatori, filtri, divisori di potenza

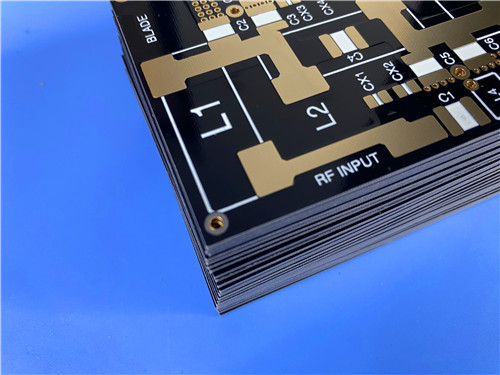

4. PCB RF a 2 strati personalizzato – Specifiche complete
È possibile fornire una soluzione completa di PCB RF a 2 strati basata su F4BTD350S.
Specifiche della scheda
| Specifiche |
Dettaglio |
| Tipo di scheda |
PCB RF a 2 strati |
| Materiale di base |
F4BTD350S (nucleo da 0,508 mm / 20 mil) |
| Spessore finito della scheda |
0,6 mm |
| Peso finito del rame |
1 oz (35 µm) per strato |
| Dimensioni della scheda |
79 × 110 mm (1 pezzo) |
| Tolleranza dimensionale |
±0,15 mm |
| Traccia / Spazio minimo |
7 / 9 mil |
| Dimensione minima del foro |
0,6 mm |
| Spessore placcatura via |
20 µm |
| Finitura superficiale |
Oro per immersione (ENIG) |
| Maschera di saldatura superiore |
Nero |
| Maschera di saldatura inferiore |
No |
| Serigrafia superiore |
Bianco |
| Serigrafia inferiore |
No |
| Classificazione IPC |
Classe 2 |
| Formato artwork |
Gerber RS-274-X |
| Test |
Test elettrico al 100% (prima della spedizione) |
| Disponibilità |
In tutto il mondo |
5. Vantaggi chiave di questo design PCB
| Caratteristica |
Vantaggio |
| Viene utilizzato il design RF a 2 strati |
Si ottiene un'implementazione del circuito RF semplice ed economica |
| Viene utilizzato il nucleo F4BTD350S (0,508 mm) |
L'alta conducibilità termica (1,25 W/m·K) dissipa il calore in modo efficiente; la bassa perdita (0,0016) garantisce l'integrità del segnale |
| Vengono utilizzate tracce e spazi di 7/9 mil |
È possibile produrre circuiti RF ad alta densità e a linea sottile |
| Viene applicata una maschera di saldatura nera sulla parte superiore |
Aspetto professionale; i circuiti dello strato superiore sono protetti |
| Nessuna maschera di saldatura sul fondo |
La dissipazione termica è migliorata; vengono abilitate strategie di messa a terra |
| Viene applicata una finitura in oro per immersione |
Eccellente saldabilità; resistenza all'ossidazione; superficie piana |
| Viene utilizzata una placcatura via da 20 µm |
Sono garantite connessioni affidabili tramite fori placcati |
| Viene soddisfatta la qualità IPC Classe 2 |
Sono soddisfatti gli standard di qualità commerciali e industriali |
| Viene eseguito un test elettrico al 100% |
L'integrità funzionale è garantita prima della spedizione |
D1: Qual è la costante dielettrica di F4BTD350S?
La Dk tipica è 3,5 ±0,07 a 10 GHz. La Dk di progetto è 3,62 a 10 GHz. La Dk è stabile nel range di temperatura con un TCDk di -45 ppm/°C.
D2: Qual è la conducibilità termica di F4BTD350S?
La conducibilità termica è 1,25 W/(m·K) nella direzione Z. Questo è significativamente più alto dei materiali PTFE standard. Permette un'efficiente dissipazione del calore nelle applicazioni RF ad alta potenza.
D3: F4BTD350S è adatto per applicazioni RF ad alta potenza?
Sì. Il materiale è stato specificamente sviluppato per applicazioni RF ad alta potenza. L'alta conducibilità termica (1,25 W/(m·K)) dissipa il calore in modo efficiente. La bassa perdita (0,0016) minimizza l'attenuazione del segnale. L'elevata tolleranza alla potenza consente di gestire elevati livelli di potenza a microonde.
D4: Quali spessori sono disponibili per F4BTD350S?
Gli spessori dielettrici sono disponibili da 0,127 mm (5 mil) a 6,35 mm (250 mil). Le dimensioni standard includono 305×460 mm e 460×610 mm. Gli spessori del foglio di rame di 0,5 oz e 1 oz sono standard. Altri spessori possono essere personalizzati.
D5: Dove si può ottenere la scheda tecnica ufficiale F4BTD350S?
La scheda tecnica ufficiale è disponibile presso la Taizhou Wangling Insulating Materials Factory. Si prega di contattare il nostro team. Possiamo fornire la documentazione. Possiamo anche indirizzarvi al supporto tecnico del produttore.
Pronto per iniziare?

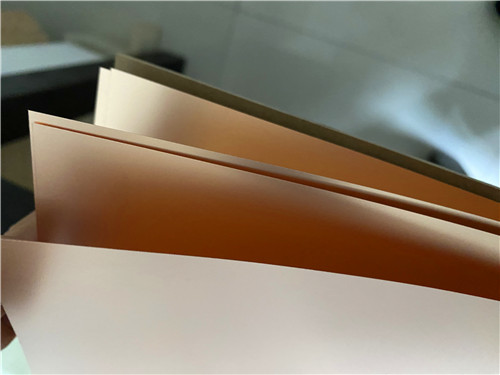

È possibile fornire il laminato grezzo F4BTD350S. Sono disponibili anche varianti con supporto metallico (alluminio o rame). È possibile produrre PCB RF a 2 strati completamente fabbricati con finitura in oro per immersione.
Contattateci oggi stesso per:
Campionamento e test del materiale
Assistenza alla progettazione di circuiti RF
Calcolo dell'impedenza e supporto alla progettazione
Preventivo PCB e revisione DFM
Supporto tecnico per la vostra applicazione specifica
