AGC Multi Material High-Volume TLX-6 DK 2.65 Substrato a microonde rinforzato con fibra di vetro e soluzione PCB a due strati personalizzata da 3,5 millimetri

Descrizione di prodotto

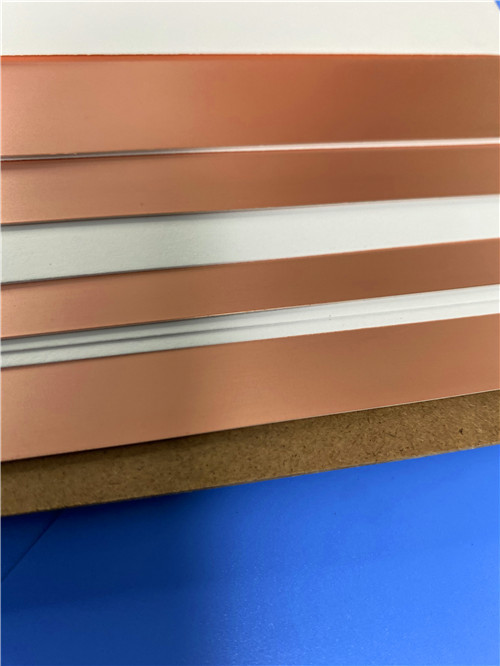

1Introduzione al materiale per antenne ad alto volume TLX-6

TLX-6 è un laminato in fibra di vetro PTFEAGC Multi Material, progettato come materiale per antenne ad alto volume che offre una comprovata affidabilità in un ampio spettro di applicazioni RF.Famiglia di prodotti TLX, TLX-6 offre una costante dielettrica (Dk) di20,65 ± 0.04e è disponibile in una vasta gamma di spessori e opzioni di rivestimento in rame, rendendolo un cavallo di battaglia versatile per i progetti a microonde a basso numero di strati.

Ciò che distingue TLX-6 è il suo rinforzo in fibra di vetro tessuto, che offre eccezionale resistenza meccanica e stabilità dimensionale in ambienti difficili.Ciò rende TLX-6 il materiale di scelta per le applicazioni in cui i substrati devono sopportare condizioni estreme:

Vibrazione di lancio spaziale:Resistenza alla scorrevolezza per i PWB avvitati alle carcasse che presentano alti livelli di vibrazione.

Esposizione ad alte temperature:Resiste a temperature elevate nei moduli motori.

Resistenza alle radiazioni:Patrimonio spaziale comprovato con basse proprietà di deflusso di gas (vedi dati di deflusso di gas della NASA).

Ambienti marittimi estremi:Resiste alle dure condizioni a bordo delle antenne delle navi da guerra.

Ampi intervalli di temperatura:prestazioni stabili per i substrati dell'altimetro durante il volo.

Con una gamma di disponibilità di oltre 2,45 Dk in tutta la linea di prodotti TLX, TLX-6 consente la produzione di accoppiatori, splitter, combinatori, amplificatori, antenne e altri componenti RF passivi.

2. Principali specifiche tecniche (TLX-6)

Proprietà di fuoriuscita di gas (testate dalla NASA)

Come riportato dalla NASA, TLX ha una lunga storia spaziale ed è usato ovunque sia necessario un rinforzo in fibra di vetro tessuto.

3. Benefici e vantaggi

TLX-6 offre una combinazione convincente di vantaggi elettrici, meccanici e di elaborazione:

Performance PIM eccellente:Misurata a una frequenza inferiore a -160 dBc (testata con 20 W per canale @ 800 e 1800 MHz), garantendo una trasmissione del segnale pulita nei sistemi RF più esigenti.

Dk basso e stabile:Costante dielettrica strettamente controllata (2.65 ± 0,04) con variazioni minime di temperatura, garantendo prestazioni di circuito costanti.

Basso fattore di dissipazione:Basse perdite sia a 1,9 GHz (0,0016) che a 10 GHz (0,0022), supportando progetti ad alta efficienza.

Dimensionale stabile:Il rinforzo in fibra di vetro offre un'eccellente stabilità meccanica e resistenza al sollevamento e al flusso di freddo.

Basso assorbimento di umidità:Minimizza gli spostamenti di proprietà dielettriche in ambienti umidi.

Classificazione UL 94 V-0:Risponde a severi requisiti di infiammabilità.

Adesione al rame ottimizzata:Il trattamento superficiale garantisce un forte legame del rame per una fabbricazione affidabile di PCB.

Trasformazione versatile:Supporta processi di produzione standard di PCB adatti a progetti a microonde a basso numero di strati.

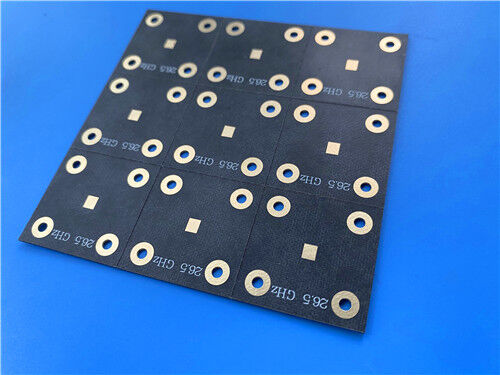

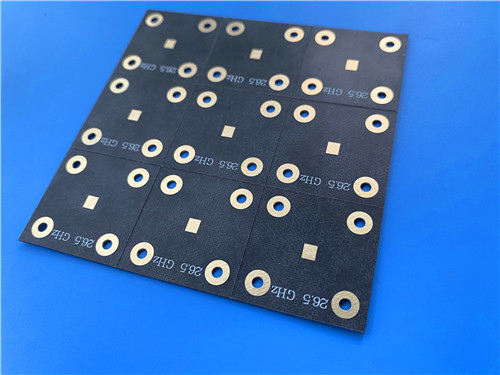

4. Soluzione PCB a due strati personalizzata su TLX-6

Sfruttando le eccezionali proprietà del TLX-6, offriamo la seguente soluzione rigida a due strati progettata con precisione.applicazioni RF e microonde ad alta affidabilità.

Dettagli della costruzione del PCB

I punti salienti del design e della produzione

Profilo ultra-sottile:Con uno spessore finito di soli 0,2 mm e un nucleo di 3,5 mil (0,089 mm), questo PCB offre una soluzione eccezionalmente leggera e di basso profilo, ideale per array di antenne compatte, accoppiatori,e dispositivi RF portatili.

Capacità di funzionamento:Supporta 5/7 mil trace/space e 0,3 mm micro-via, consentendo disegni di circuiti RF densi con un'eccellente integrità del segnale.

Strati di rame a bassa perdita:1 oz (35 μm) di rame su entrambi i lati fornisce un'elevata conducibilità, mentre il trattamento superficiale ottimizzato garantisce una forte adesione e un'incisione affidabile.

Interconnessioni affidabili:La finitura Immersion Gold offre una superficie piatta, resistente all'ossidazione e altamente soldata, garantendo un'attaccatura robusta dei componenti e un'affidabilità a lungo termine.

Eccellente affidabilità della PTH:Con 20 μm attraverso il rivestimento e il basso assorbimento dell'umidità del materiale e la stabilità dimensionale, il PCB offre un'eccellente integrità di rivestimento.

Controllo di qualità rigoroso:Ogni scheda è sottoposta a test elettrici al 100% ed è fabbricata secondo gli standard IPC-Class-2, garantendo una qualità costante.

5Applicazioni tipiche

TLX-6 è ampiamente utilizzato in una vasta gamma di applicazioni RF e microonde, tra cui:

Sistemi radar: moduli radar terrestri, aerei e navali.

Comunicazioni mobili: antenne, filtri e combinatori delle stazioni base.

Apparecchiature di prova a microonde: apparecchi di taratura e di misura.

Dispositivi di trasmissione a microonde: accoppiatori, divisori e divisori di potenza.

Componenti passivi: amplificatori, mixer e filtri.

Sistemi di antenne: antenne a patch, antenne a matrice e antenne GPS/GNSS.

Spazio e difesa: sistemi di comunicazione satellitare, antenne di navi da guerra e substrati di altimetro.

6Conclusioni

Come fornitore specializzato di circuiti stampati ad alta frequenza su misura, uniamo le prestazioni comprovate diAGC TLX-6- un prodotto di grande volume rinforzato con fibra di vetroLaminato di PTFEcon una lunga esperienza nel settore spaziale con le nostre capacità di produzione di precisione per fornire soluzioni PCB di livello mondiale.bassa perdita, eccellenti prestazioni PIM e robustezza meccanica, garantendo ai vostri progetti RF e microonde i massimi livelli di prestazioni e affidabilità.

Che si tratti di antenne per comunicazioni mobili, sistemi radar, carichi utili per satelliti o elettronica per la difesa, il nostro team di ingegneri è pronto a supportare il vostro progetto.Per consultazioni tecniche, campioni, o ordini in volume, si prega di contattarci oggi.
