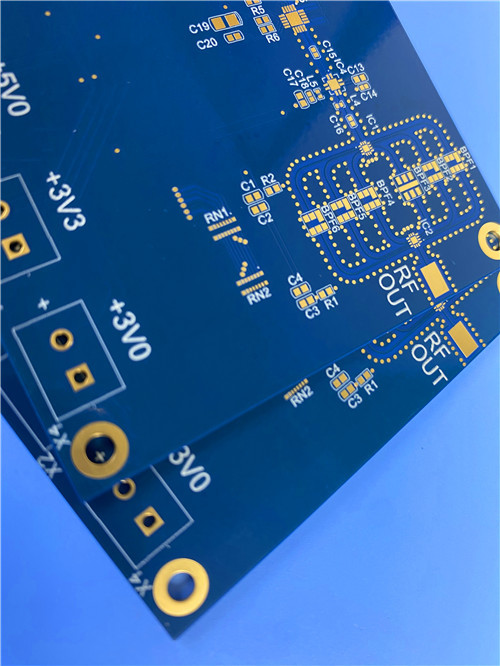

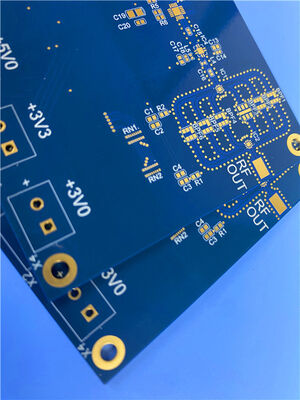

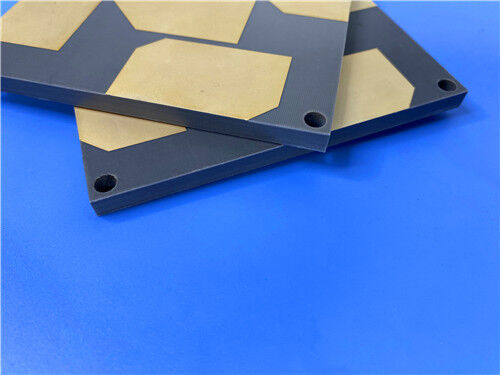

Scheda PCB Ibrida RO3003+370HR a 6 strati con via cieche (strati 1-2) e riempite con pasta di rame conduttiva (0,15 mm)

Descrizione di prodotto



Questo articolo presenta una strategia di progettazione dettagliata per un PCB ibrido a 6 strati che combina le prestazioni superiori ad alta frequenza di Rogers RO3003™ con l'eccellente affidabilità termica e l'economicità di Isola 370HR FR-4. Questa costruzione ibrida è ideale per applicazioni RF/microonde esigenti che richiedono impedenza controllata, via cieche e gestione termica affidabile in un fattore di forma compatto.



Integrando RO3003 come materiale ad alta frequenza e 370HR come strati di legame/prepreg, questo design raggiunge un equilibrio ottimale tra prestazioni elettriche, robustezza meccanica e producibilità per moduli RF di piccole e medie dimensioni.

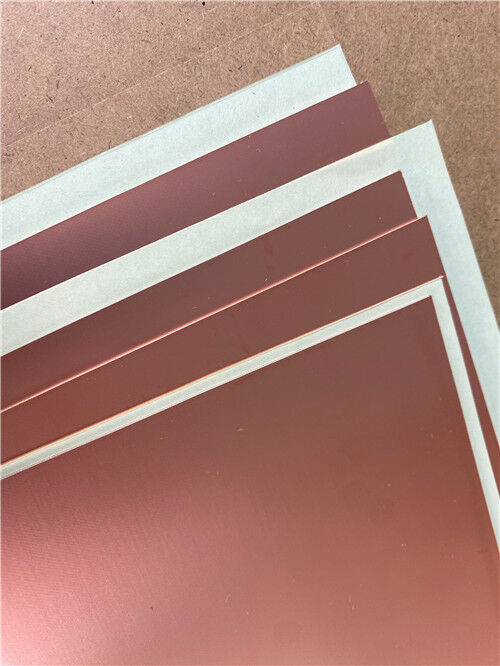

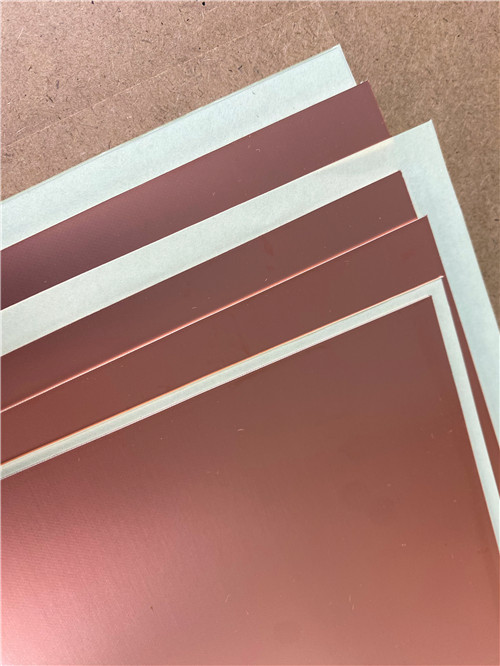

Laminato ad alta frequenza Rogers RO3003™

RO3003™ è un laminato composito PTFE riempito di ceramica della serie RO3000® di Rogers Corporation, progettato per applicazioni commerciali a microonde e RF. Questo materiale offre un'eccezionale stabilità elettrica e meccanica a prezzi competitivi.



Caratteristiche principali:

1. Bassa perdita dielettrica – utilizzabile in applicazioni fino a 77 GHz
2. Costante dielettrica stabile rispetto a temperatura e frequenza – ideale per filtri passa-banda, antenne patch microstrip e oscillatori controllati in tensione
3. Eccellenti proprietà meccaniche rispetto alla temperatura – costruzioni affidabili di stripline e multilayer
4. Basso coefficiente di espansione in piano (abbinato al rame) – consente assemblaggi a montaggio superficiale più affidabili ed eccellente stabilità dimensionale
5. Processo di produzione di volume – prezzo del laminato economico



Specifiche chiave (RO3003):

Proprietà	Valore tipico	Unità	Condizione di prova
Costante dielettrica (Dk)	3,00 ± 0,04	—	10 GHz / 23°C
Fattore di dissipazione (Df)	0,001	—	10 GHz / 23°C
TCDk	-3	ppm/°C	-50 a 150°C / 10 GHz
CTE – asse X	17	ppm/°C	-55 a 288°C
CTE – asse Y	16	ppm/°C	-55 a 288°C
CTE – asse Z	25	ppm/°C	-55 a 288°C
Conducibilità termica	0,5	W/(m·K)	50°C
Assorbimento di umidità	0,04	%	D48/50
Densità	2,1	g/cm³	23°C
Infiammabilità	V-0	—	UL 94
Compatibile con processo senza piombo	Sì	—	—





FR-4 ad alte prestazioni Isola 370HR

370HR è un sistema FR-4 ad alte prestazioni con temperatura di transizione vetrosa (Tg) di 180°C, progettato per applicazioni di circuiti stampati multistrato (PWB) dove sono richieste massime prestazioni termiche e affidabilità. I prodotti laminati e prepreg 370HR sono realizzati con una resina epossidica multifunzionale unica ad alte prestazioni, rinforzata con tessuto di vetro di grado elettrico (E-glass).



Caratteristiche principali:

1. Alte prestazioni termiche: Tg 180°C (DSC); Td 340°C (TGA @ 5% perdita di peso)
2. Basso CTE per affidabilità: T260: 60 minuti; T288: 30 minuti
3. Conforme a RoHS
4. Blocco UV e fluorescenza AOI – massima compatibilità con i sistemi di ispezione ottica automatizzata (AOI)
5. Resistente al CAF
6. Elaborazione superiore – più vicina all'elaborazione FR-4 convenzionale
7. Provato il migliore della categoria per progetti di laminazione sequenziale





Specifiche chiave (370HR):

Proprietà	Valore tipico	Unità	Metodo di prova
Temperatura di transizione vetrosa (Tg)	180	°C	IPC-TM-650 (DSC)
Temperatura di decomposizione (Td)	340	°C	ASTM D3850
T260	60	Minuti	ASTM D3850
T288	30	Minuti	ASTM D3850
CTE – asse Z (Pre-Tg)	45	ppm/°C	—
CTE – assi X,Y (Pre-Tg)	13/14	ppm/°C	—
Espansione asse Z (50–260°C)	2,8	%	—
Conducibilità termica	0,4	W/m·K	—
Dk @ 1 GHz	4,17	—	IPC-TM-650 2.5.5.9
Df @ 1 GHz	0,0161	—	IPC-TM-650 2.5.5.9
Assorbimento di umidità	0,15	%	—
Infiammabilità	V-0	Valutazione	UL 94





Strategia di progettazione: Vantaggi prestazionali dello stackup ibrido



Argomento 1: Bilanciamento tra prestazioni RF e costo

RO3003 offre una bassa costante dielettrica (Dk 3,00) e un fattore di dissipazione ultra-basso (Df 0,0010 a 10 GHz), rendendolo ideale per la trasmissione di segnali RF e microonde, minimizzando al contempo la perdita di inserzione ad alta frequenza. Lo strato dielettrico sottile da 5 mil consente un controllo preciso dell'impedenza differenziale e single-ended.



370HR è un prepreg resistente al calore ad alto Tg che offre un'eccellente resistenza alla delaminazione e resiste a molteplici cicli di riflusso SMT. Ciò affronta la scarsa stabilità termica e gli alti costi associati alle schede realizzate interamente con materiali a base ceramica.



Logica di costruzione ibrida:



Strati di segnale RF: Utilizzare RO3003 per strati di segnale critici ad alta frequenza (L1, L3, L6) per mantenere basse perdite e Dk stabile.



Strati di legame: Utilizzare prepreg 370HR per legare i core RO3003, fornendo una connessione meccanica affidabile e stabilità termica.



Strati interni: Utilizzare 370HR per piani di alimentazione/terra e routing di segnali digitali, sfruttando la sua economicità e compatibilità con il processo FR-4.



Considerazione sui costi: Gli stackup ibridi posizionano Rogers sugli strati di segnale RF e FR-4 sui livelli digitali/di alimentazione, riducendo i costi del 40-60% rispetto alla costruzione interamente Rogers, mantenendo le prestazioni RF. Lo strato di legame (prepreg 370HR) deve essere selezionato per Dk e temperatura di processo compatibili.





Argomento 2: Controllo del processo per PCB ibridi a 6 strati spessi 0,82 mm



Controllo dello spessore

Il controllo preciso dello spessore totale della scheda (0,82 mm) viene ottenuto attraverso la combinazione specifica di dielettrico ceramico da 5 mil e prepreg 370HR da 5 mil (PP), aderendo a rigorosi standard di tolleranza dello spessore.



Progettazione dello stackup:



Nota: gli spessori esatti del prepreg sono ottimizzati per ottenere lo spessore finito target di 0,82 mm.



Gestione del disallineamento CTE

Dato il disallineamento tra il Coefficiente di Espansione Termica (CTE) tra RO3003 e 370HR, vengono impiegati profili di riscaldamento di laminazione multistadio specializzati e strategie di processo anti-delaminazione.



Confronto CTE:



RO3003: X/Y = 17/16 ppm/°C, Z = 25 ppm/°C



370HR: X/Y = 13/14 ppm/°C (Pre-Tg), Z = 45 ppm/°C (Pre-Tg)



Il disallineamento CTE dell'asse Z è significativo (RO3003: 25 ppm/°C vs. 370HR: 45 ppm/°C). Per gestirlo, il processo di laminazione dovrebbe utilizzare:



Velocità di rampa lente nella regione critica del Tg (150–200°C)



Tempo di permanenza prolungato alla temperatura di picco per consentire il rilassamento delle sollecitazioni



Raffreddamento controllato per prevenire deformazioni





Affrontare i difetti delle schede sottili a 6 strati

I potenziali difetti nelle schede sottili a 6 strati includono disallineamento di laminazione e deformazione. L'analisi delle cause profonde e le misure correttive includono:

Difetto	Causa principale	Misura correttiva
Disallineamento di laminazione	Pressione non uniforme, disallineamento CTE	Perni di centraggio di precisione, ciclo di pressatura ottimizzato
Deformazione	Stackup asimmetrico, disallineamento CTE	Costruzione simmetrica, distribuzione del rame bilanciata
Delaminazione	Flusso di prepreg insufficiente, contaminazione	Selezione appropriata del prepreg, ambiente controllato
Crepa del barilotto del via	Disallineamento CTE asse Z	Via riempiti di resina, parametri di perforazione ottimizzati





Via cieche (Strati 1–2)

Le via cieche (L1–L2) riducono gli effetti di stub del via e migliorano le prestazioni ad alta frequenza eliminando lunghezze di via non necessarie.



Ciò è fondamentale per mantenere l'integrità del segnale nei progetti con un elevato numero di strati.



Implementazione: è richiesta la laminazione sequenziale. Il primo passaggio di laminazione lega L1–L2 (core RO3003), seguito dal secondo passaggio di laminazione per legare gli strati rimanenti.





Via con pasta di rame conduttiva (0,15 mm)

Le via da 0,15 mm sono tappate con pasta di rame conduttiva. Questa tecnologia prevede il riempimento dei fori passanti con una pasta per via contenente particelle di Cu e un componente di resina reticolabile.



Vantaggi delle via con pasta conduttiva:

1. Diametro via più piccolo: consente via fino a 0,15 mm, aumentando la densità di routing
2. Eliminazione del fanout: le via possono essere perforate direttamente attraverso i pad di contatto, riducendo la lunghezza del segnale e il ritardo di propagazione
3. Economico: evita la galvanica per il riempimento delle via, riducendo le fasi di processo
4. Interconnessione affidabile: le particelle di Cu formano un contatto piano sotto compressione, creando connessioni a bassa resistenza





Considerazioni sul processo:

1. La pasta per via viene applicata per riempire completamente i fori passanti
2. Le pellicole protettive vengono rimosse per creare sporgenze
3. La compressione viene eseguita a una temperatura inferiore alla temperatura eutettica delle particelle di saldatura
4. Le particelle di Cu si deformano in contatto piano tra loro, formando un'unità unita per la connessione elettrica





Dettagli di costruzione del PCB

Parametro	Specifiche
Materiale di base (strati ad alta frequenza)	Rogers RO3003 (5 mil)
Materiale di legame (Prepreg)	Isola 370HR (5 mil)
Numero di strati	6
Dimensioni scheda finite	83 mm × 42 mm (1 pezzo)
Spessore scheda finito	0,82 mm
Peso rame strato esterno	1 oz (35 µm)
Peso rame strato interno	0,5 oz (18 µm)
Finitura superficiale	ENIG (Nichel elettrolitico Oro per immersione)
Maschera di saldatura superiore	Blu
Maschera di saldatura inferiore	Blu
Serigrafia superiore	Bianco
Serigrafia inferiore	Bianco
Via cieche	L1–L2
Tappatura via	Via da 0,15 mm, pasta di rame conduttiva
Test elettrici	100% prima della spedizione
Standard di qualità accettato	IPC-Classe-2
Formato artwork	Gerber RS-274-X
Disponibilità globale	Spedizione in tutto il mondo





Riepilogo caratteristiche e vantaggi

Caratteristica	Vantaggio
Costruzione ibrida RO3003 + 370HR	Ottimizza le prestazioni ad alta frequenza e l'economicità
Design a 6 strati	Supporta circuiti RF/microonde complessi con piani di alimentazione/terra
Core RO3003 da 5 mil	Controllo preciso dell'impedenza per segnali da 50Ω e differenziali
Prepreg 370HR (Tg 180°C)	Elevata affidabilità termica, capacità di riflusso multiplo
Via cieche (L1–L2)	Riduce gli effetti di stub, migliora l'integrità del segnale
Via con pasta di rame conduttiva	Consente micro-via da 0,15 mm, aumenta la densità di routing
Finitura superficiale ENIG	Piatta, saldabile, saldabile a filo e resistente alla corrosione
Maschera di saldatura blu / Serigrafia bianca	Protezione completa con chiara identificazione dei componenti
Spessore finito 0,82 mm	Ottimizzato per design di moduli RF compatti
Test elettrici al 100%	Qualità e prestazioni garantite
IPC-Classe-2	Soddisfa i requisiti di qualità standard del settore





Applicazioni tipiche

Questo PCB ibrido a 6 strati è ideale per un'ampia gamma di applicazioni ad alte prestazioni:

1. Moduli RF/microonde: antenne phased array, reti di beamforming e moduli transceiver.
2. Radar automobilistico: moduli radar da 24 GHz e 77 GHz per ADAS.
3. Infrastruttura 5G/6G: antenne Massive MIMO e stazioni base mmWave.
4. Comunicazioni satellitari: apparecchiature satellitari spaziali e terrestri.
5. Apparecchiature di test e misurazione: analizzatori di rete vettoriali e fixture di test ad alta frequenza.
6. Moduli RF piccoli e medi: applicazioni sensibili ai costi che richiedono prestazioni ad alta frequenza.





Conclusione

In qualità di fornitore specializzato di circuiti stampati personalizzati ad alta frequenza, combiniamo le prestazioni comprovate di Rogers RO3003 (bassa perdita, Dk stabile, eccellente stabilità dimensionale) e Isola 370HR (alto Tg, eccellente affidabilità termica, laminazione sequenziale best-in-class) con le nostre capacità di produzione di precisione per fornire soluzioni PCB ibride di livello mondiale.



L'offerta ibrida a 6 strati sfrutta appieno le prestazioni ad alta frequenza a bassa perdita di RO3003 e l'affidabilità termica e i vantaggi di processo di 370HR, incorporando al contempo funzionalità avanzate come via cieche (L1–L2) e pasta di rame conduttiva via (0,15 mm) per garantire un'integrità del segnale e un'affidabilità ottimali in un fattore di forma compatto di 0,82 mm.



Sia che tu stia sviluppando moduli radar automobilistici, antenne phased array o infrastrutture 5G mmWave, il nostro team di ingegneri è pronto a supportare il tuo progetto. Per consulenze tecniche, campioni o ordini di volume, contattaci oggi stesso.
