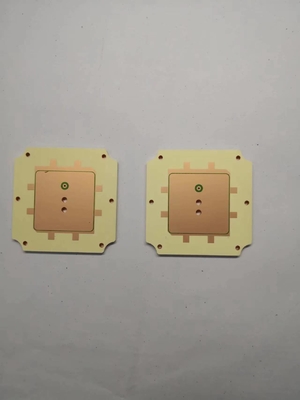

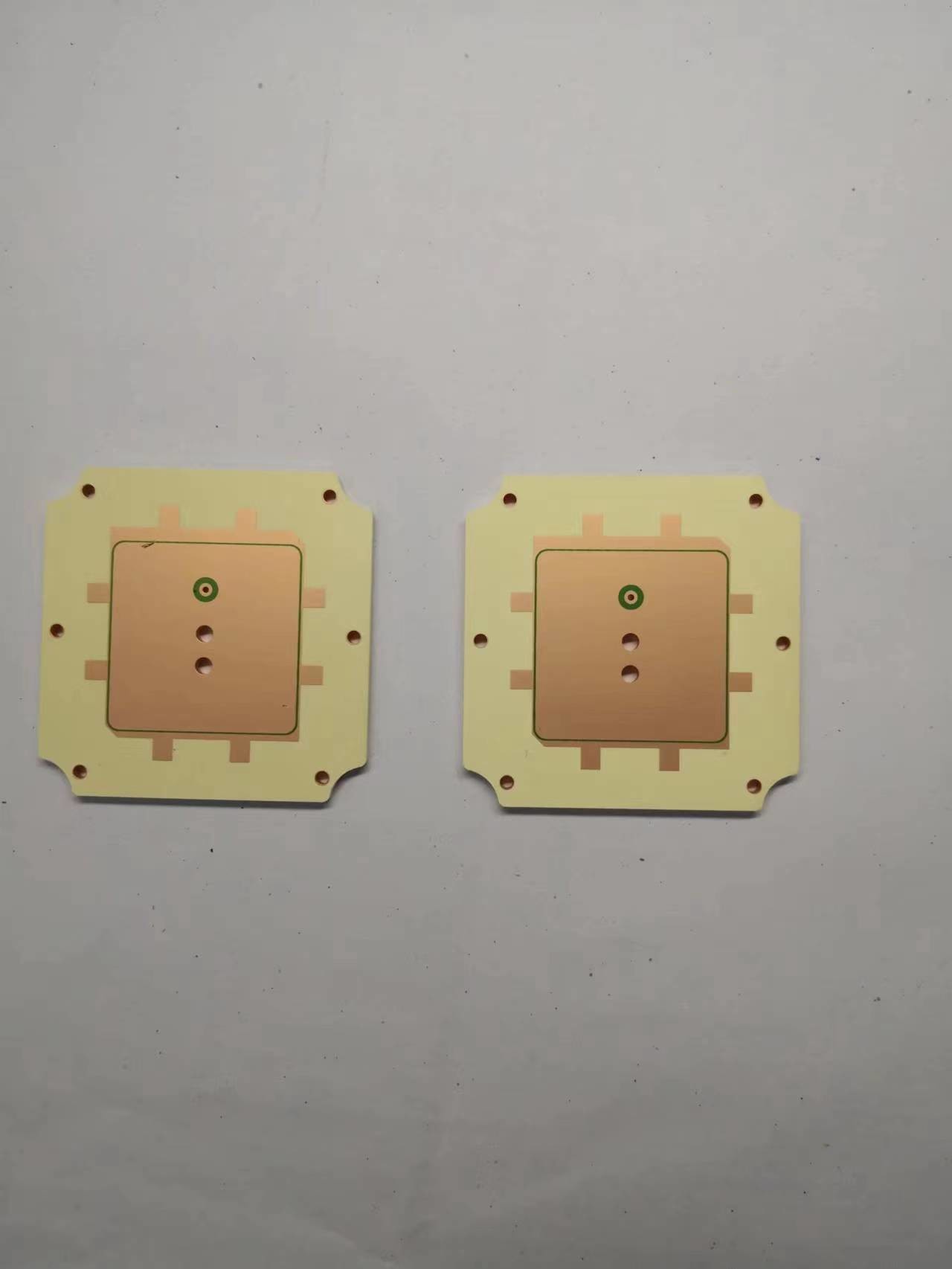

TP2000 PCB spessore finito 10 mm doppio lato 1 oz peso cu rame con ENIG

Descrizione di prodotto

Nel mondo dinamico dei dispositivi elettronici, la scelta del materiale per il circuito stampato (PCB) può rendere o distruggere il successo del progetto.Preparatevi a tuffarvi nel regno straordinario del materiale PCB TP2000, dove le sfide di alta temperatura e gli obiettivi di miniaturizzazione trovano la loro perfetta corrispondenza.

TP2000 Materiale PCB svelato:

Il materiale PCB TP2000 combina le forze della resina ceramica e della resina di polifenoletere (PPO), sbloccando una serie di caratteristiche notevoli:

• Composizione ceramica/PPO: TP2000 sfrutta la potenza combinata della resina ceramica e della resina PPO, offrendo eccezionale stabilità termica, resistenza meccanica e eccezionali proprietà elettriche.
• Costante dielettrica e fattore di dissipazione: la costante dielettrica del TP2000 di 20 a 5GHz garantisce un'integrità del segnale affidabile, mentre il suo impressivamente basso fattore di dissipazione di 0.002 a 5GHz riduce al minimo la perdita di segnale, anche nelle applicazioni ad alta frequenza.
• Coefficiente termico di DK (TCDK): con un TCDK di -55 ppm/°C, il TP2000 mantiene prestazioni elettriche costanti in un'ampia gamma di temperature,rendendolo una scelta ideale per ambienti sensibili alla temperatura.
• Coefficiente di espansione termica (CTE): TP2000 vanta una CTE equilibrata, riducendo al minimo lo stress meccanico e mitigando problemi come la deformazione.e 40 ppm/°C nella direzione z.

TP2000 Impilazione e costruzione di PCB:
Il materiale PCB TP2000 brilla in due strati di PCB rigidi, offrendo resistenza meccanica ed eccezionali proprietà elettriche.

l'accoppiamento tipico:

• Strato di rame 1: uno strato robusto con spessore di rame di 35 μm garantisce durata e conduttività efficiente.
• TP2000 Core: il cuore del PCB, un nucleo solido con uno spessore di 394 mil (10 mm), garantisce stabilità e affidabilità.
• Strato di rame 2: lo strato finale, che presenta anche uno spessore di rame di 35 μm (1 oz), completa l'accumulo, fornendo prestazioni ottimali.

Dettagli e specifiche di costruzione:
Esaminiamo i dettagli di costruzione dei PCB TP2000, svelando le specifiche chiave:

• Dimensioni della scheda: i PCB TP2000 sono realizzati con dimensioni di 92 mm x 350 mm, raggiungendo un equilibrio tra fattore di forma compatto e possibilità di layout del circuito efficiente.
• Traccia/spazio minimo: TP2000 consente progetti di routing complessi e precisi con una larghezza minima di traccia di 8 mil e una larghezza minima di spazio di 9 mil.
• Dimensione minima del foro: i PCB TP2000 sono in grado di accogliere diversi tipi di componenti e processi di assemblaggio, supportando una dimensione minima del foro di 1,0 mm.
• Spessore del rivestimento: i PCB TP2000 garantiscono connessioni elettriche solide e un'integrità del segnale ottimale con uno spessore del rivestimento di 20 μm.
• Finitura superficiale: la finitura superficiale dell'immersione in oro grazia i PCB TP2000, fornendo una superficie piana e resistente alla corrosione per la saldatura senza saldature e il fissaggio dei componenti.
• Silkscreen e maschera di saldatura: i PCB TP2000 hanno un aspetto pulito e lucido omettendo gli strati superiori e inferiori di silkscreen e maschera di saldatura, semplificando il processo di produzione.
• Test elettrici: ogni PCB TP2000 viene sottoposto a un meticoloso test elettrico al 100% per garantire i più elevati standard di qualità e affidabilità.

TP2000 Statistiche sui PCB:
Diamo un'occhiata alle statistiche che definiscono i PCB TP2000:

• Componenti: i PCB TP2000 supportano fino a 33 componenti, riflettendo la loro versatilità e adattabilità a vari progetti di circuiti.
• Pad e Vias: i PCB TP2000 sono dotati di 61 pad, tra cui 36 pad per il buco e 25 pad SMT superiori, nonché 41 vias, che facilitano interconnessioni fluide tra strati.
• Reti: i PCB TP2000 supportano 4 reti, consentendo un'efficiente routing e una gestione efficace del segnale.
• Caratteristiche e applicazioni:

Il materiale PCB TP2000 offre una serie di caratteristiche che lo rendono la scelta ottimale per diverse applicazioni:

• Resistenza alle alte temperature: il TP2000 è adatto ad ambienti a temperature estreme, con una gamma di temperature di utilizzo a lungo termine da -100°C a +150°C, garantendo prestazioni e durata eccezionali.
• Resistenza alle radiazioni: il TP2000 è resistente alle radiazioni, il che lo rende adatto per ambienti soggetti a radiazioni come le apparecchiature aerospaziali e mediche.
• Flessibilità: TP2000 è facilmente lavorabile, supportando vari processi come perforazione, tornitura, macinatura, taglio e incisione.
• Applicazioni di antenne miniaturizzate: le eccezionali proprietà elettriche e la stabilità meccanica del TP2000 lo rendono una scelta eccellente per i progetti di antenne miniaturizzate.

Il materiale PCB TP2000 apre un mondo di possibilità per applicazioni ad alta temperatura e miniaturizzate,consentire agli ingegneri e ai progettisti di realizzare le loro visioni con sicurezza e precisione.
