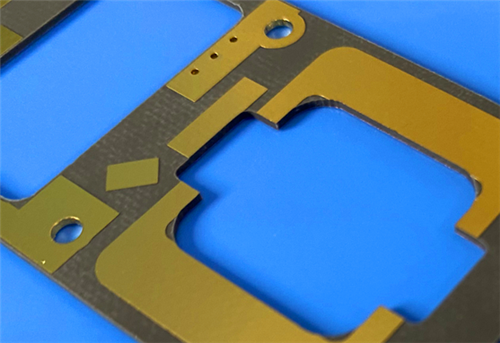

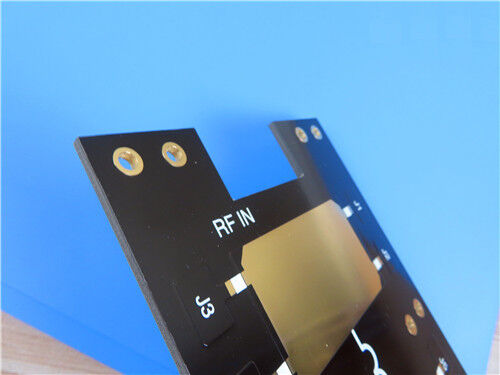

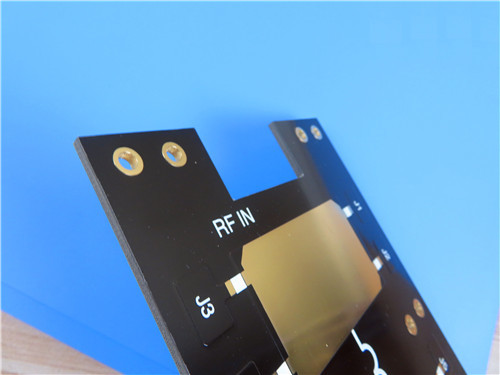

F4BM265 PCB laminato e multistrato in PTFE – 4 strati, 4,14 mm, ENIG, IPC Classe 3 per applicazioni RF radar e satellitari

Descrizione di prodotto

F4BM265 PTFE laminato e PCB multilivello personalizzati Guida completa

Risposta rapida

Che cos'è F4BM265?

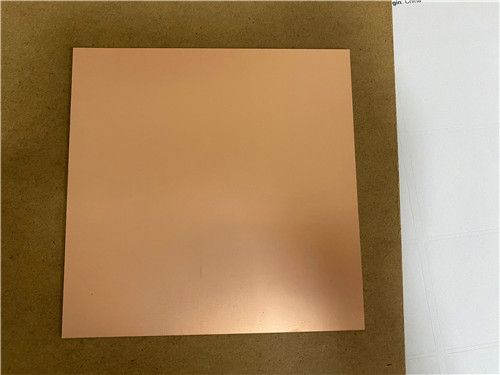

Si tratta di un laminato rivestito di rame di tessuto di vetro in PTFE (politetrafluoroetilene) ad alte prestazioni con una costante dielettrica (Dk) di 2,65 e un fattore di dissipazione (Df) ultra-basso di 0,0013 @ 10 GHz.Prodotto dalla fabbrica di materiali isolanti di Taizhou Wangling, funge da sostituto economico dei substrati di PTFE importati nelle applicazioni RF/microonde.

Che PCB si puo' costruire?

Offriamo una soluzione completa di PCB multilivello a 4 strati basata su F4BM265, con uno spessore totale di 4,14 mm, 35 μm di rame finito, finitura superficiale ENIG, maschera di saldatura blu, vias ciechi, controllo dell'impedenza,e affidabilità IPC Classe 3 ️ ideale per radar a serie di fasi, comunicazioni satellitari e sistemi RF ad alta potenza.

Principali insegnamenti

1- Una panoramica dei materiali

L'F4BM265 fa parte della serie più ampia di laminati di tessuto di vetro PTFE della serie F4BM, realizzati attraverso una formulazione scientifica di tessuto di vetro, resina PTFE,e pellicola PTFE sotto un rigoroso processo di stampaggio per compressioneRispetto alla serie F4B standard, la serie F4BM offre:

Dimensioni DK più ampie (2.17 ~ 3.0, personalizzabile)

Minore perdita dielettrica attraverso le frequenze a microonde

Maggiore resistenza all'isolamento

Miglioramento della stabilità dimensionale grazie a un controllo preciso del rapporto tra PTFE e vetro

Stabilità a temperatura superiore (TCDk: -100 ppm/°C)

2. F4BM vs F4BME Quale foglio di rame ti serve?

Bottom Line: scegliere F4BM per progetti RF a uso generale convenienti.

3F4BM265 Fogli tecnici

4. Configurazioni disponibili

Opzioni di foglio di rame

Dimensioni del pannello

5. Campo di applicazione

- attrezzature aerospaziali, spaziali e di cabina

- Microonde, RF.

- Radar, radar militare

- Reti alimentari

- antenne sensibili alla fase, antenne a fascia

- Comunicazioni satellitari e altro.

6. PCB a più strati personalizzati Specificità completa

Sulla base di F4BM265, offriamo una soluzione completa di PCB a 4 strati con le seguenti specifiche:

Configurazione dell'accumulo

Specificativi della scheda

Domande frequenti

D1: Qual è la differenza tra F4BM e F4BME?

R: Entrambi utilizzano lo stesso dielettrico PTFE/vetro, ma differiscono nella lamina di rame.fornire prestazioni PIM superiori (≤ -159 dBc), un'incisione di circuito più precisa e una minore perdita di conduttori.

D2: Posso personalizzare la costante dielettrica del materiale F4BM?

R: Sì, la serie F4BM supporta valori DK da 2,17 a 3.0Valori DK più elevati sono ottenuti aumentando il rapporto di tessuto in vetro, che migliora anche la stabilità dimensionale e riduce la CTE, anche se Df può aumentare leggermente.

D3: Cosa significa "spessore totale" rispetto a "spessore dielettrico" quando si ordina?

R: Quando si effettua un ordine, è necessario specificare se il fabbisogno di spessore è:

Spessore dielettrico ️ spessore del solo strato di PTFE/vetro (escluso il rame)

Spessore totale spessore compreso entrambi gli strati di rame

Ad esempio, una scheda di spessore totale di 0,508 mm con 1 oz di rame su entrambi i lati avrebbe uno spessore dielettrico di circa 0,438 mm.

D4: F4BM265 può supportare vie cieche e sepolte?

R: Sì. L'F4BM265 è compatibile con la perforazione a profondità controllata e i processi di laminazione sequenziale, rendendolo adatto per i disegni ciechi e sepolti via.Il nostro esempio di PCB a 4 strati personalizzato include vias ciechi per la capacità HDI.

D5: Qual è la dimensione massima del pannello disponibile per F4BM265?

R: Le dimensioni massime standard dei pannelli sono 1000 × 1200 mm. Si possono discutere dimensioni personalizzate più grandi.la dimensione massima è limitata a 500 × 610 mm a causa di vincoli di fabbricazione.

D6: L'F4BM265 è adatto per applicazioni RF ad alta potenza?

R: Assolutamente, con una conduttività termica di 0,36 W/m·K nella direzione Z, un intervallo di temperatura di funzionamento da -55°C a +260°C e perdite dielettriche molto basse,F4BM265 eccelle nelle applicazioni RF ad alta potenzaPer una gestione termica ancora migliore, si consiglia di considerare le varianti a supporto metallico (F4BM265-AL o F4BM265-CU).

D7: F4BM265 è conforme alla RoHS e privo di alogeni?

R: Il materiale è conforme alla normativa RoHS e soddisfa i requisiti di sicurezza per il rilascio di alogeni.

Q8: Qual è il tempo di consegna tipico per i PCB F4BM265 personalizzati?

R: I tempi di consegna variano in base alla complessità e alla quantità.Si prega di contattarci per i tempi specifici del progetto.

D9: Può fornire PCB controllati per impedenza su F4BM265?

R: Sì. Offriamo un supporto completo per la progettazione e la produzione del controllo dell'impedenza.e possiamo fornire buoni di prova di impedenza con il tuo ordine.

D10: Offrite servizi di assemblaggio per questi PCB?

R: Sì, forniamo servizi di assemblaggio turnkey PCB. Si prega di chiedere al nostro team di vendita per le opzioni di assemblaggio, l'approvvigionamento di componenti e i servizi di test.

Pronti per iniziare?

Sia che abbiate bisogno di laminato grezzo F4BM265, una variante con supporto metallico, o un PCB multilivello completamente fabbricato con vias cieche e controllo dell'impedenza, siamo qui per aiutare.

Contattaci oggi per:

Prelievo e collaudo di campioni di materiale

Assistenza alla progettazione di impilati personalizzati

Citazione dei PCB e revisione del DFM

Supporto tecnico per l'applicazione specifica
