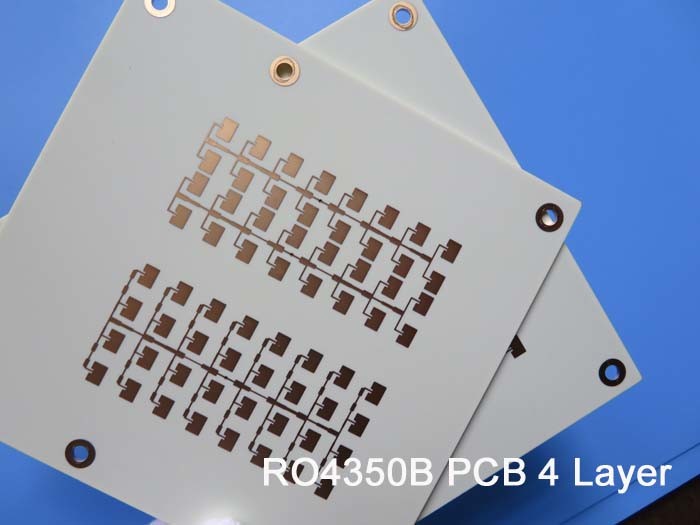

un PWB ad alta frequenza di 4 strati su 6,6 mil RO4350B e su 10 mil RO4350B per il sistema del radar

un PWB ad alta frequenza di 4 strati su 6,6 mil RO4350B e su 10 mil RO4350B per il sistema del radar
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Ciao ognuno,

PCBs ad alta frequenza a più strati è fatto da tutto il materiale ad alta frequenza incluso l'adesivo del prepreg. Per esempio, 4 un PWB di strato RO4350B è un composto dei 2 centri dei substrati di RO4350B. Come è conosciuto a tutti, ci sono i 8 centri nella famiglia di RO4350B, cioè 4mil (0.101mm) a 60mil (1.524mm).


Così è molto interessante che un accatastamento di 4 strati può essere fatto in molti modi diversi.

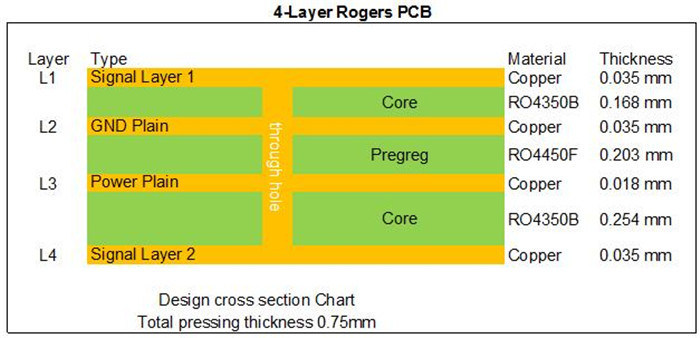

Oggi abbiamo parlato siamo 4 un PWB di alta frequenza di strato RO4350B sviluppato sul substrato di 10mil e di 6.6mil RO4350B per l'applicazione del sistema del radar. Questo bordo di rf ha uno spessore di 0.82mm con una pista 4mil e una lacuna minime 5mil. Ciò è un PWB a più strati ad alta frequenza puro con RO4450B come prepreg dielettrico. Altre specifiche sono silkscreen bianco sopra la maschera verde della lega per saldatura, oro di immersione placcato sui cuscinetti. L'intero bordo è fornito 1 su per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 50 pannelli sono imballati per la spedizione. Qui è il dettaglio dell'accatastamento:



Caratteristiche e benefici
1) prestazione ad alta frequenza eccellente dovuto tolleranza e perdita dielettriche basse;
2) buona resistenza di bassa temperatura e di temperatura elevata (- 192℃-260℃);
3) tasso ammissibile dei prodotti di prima produzione: >95%
4) consegna in tempo: >98%
5) tasso di reclamo del cliente: <1>



Applicazioni
Oscilloscopio modulare, Vario-accoppiatore, ripetitore Torre-montato, amplificatore di potenza
Separatore, sensori acustici di rilevazione, commutatori di rf, amplificatore del tronco

Parametro e scheda di dati
