Luogo di origine: | La Cina |
Marca: | Bicheng Technologies Limited |
Certificazione: | UL |
Numero di modello: | BIC-0067-V1.08 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD 2.99-9.99 PER PIECE |
Imballaggi particolari: | Vuoto |
Tempi di consegna: | 10 GIORNI LAVORATIVI |
Termini di pagamento: | T/T, Western Union |
Capacità di alimentazione: | 45000 pezzi al mese |
Numero degli strati: | 4 | In vetro epossidico: | RO4350B Tg280℃, er<3.48, Rogers Corp |
---|---|---|---|
Stagnola finale: | 1.0 | Altezza finale del PWB: | 0,8 millimetri ±10% |
Finitura superficia: | Oro di immersione | Colore della maschera della lega per saldatura: | Verde |
Colore della leggenda componente: | Bianco | Prova: | Spedizione priore della prova elettrica di 100% |

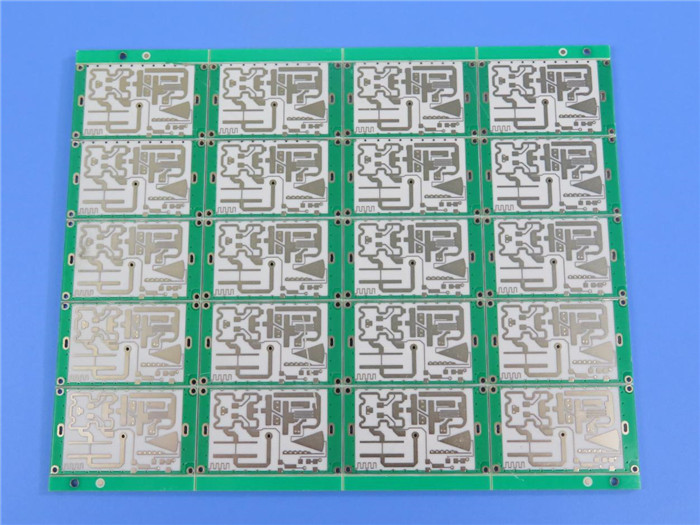

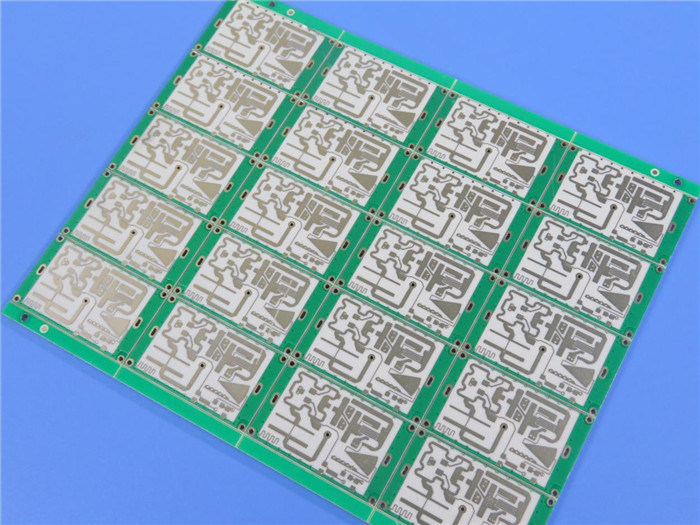

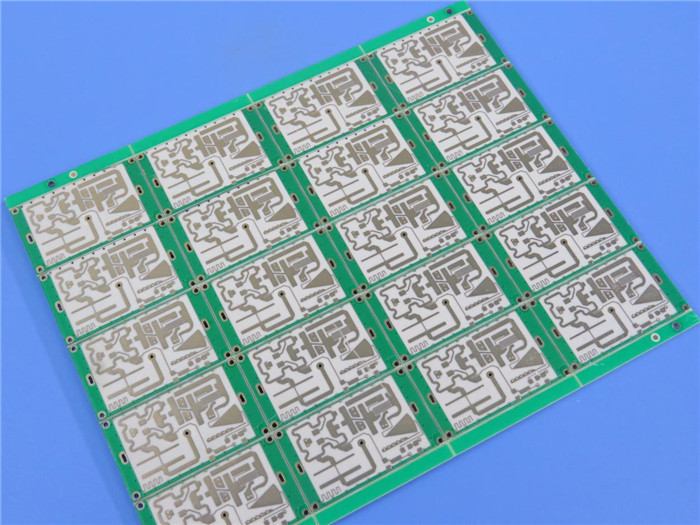

un PWB ad alta frequenza di 4 strati sviluppato sul centro 2 di 10mil RO4350B con l'oro di immersione per il sistema di antenne senza fili
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Ciao ognuno,
Ciò è 4 un PWB di alta frequenza di strato RO4350B ha costruito sui 2 centri 10mil, legati da 1 strato di RO4450Fprepreg. Secondo il requisito della trasmissione del segnale, il prepreg può essere 1 strato (4mil), 2 strati e 3 strati. Questo bordo è per l'applicazione del sistema di antenne senza fili. È spesso 0,80 millimetri, leggenda bianca sopra la maschera verde della lega per saldatura coperta da entrambi i lati e l'oro di immersione è sui cuscinetti. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.

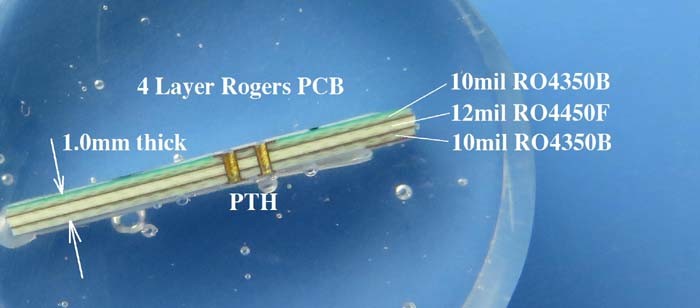

Secondo le applicazioni reali, il prepreg può essere scelto come più pieghe, per esempio, seguire la micro-sezione mostra le 3 pieghe di RO4450F.
Parametro e scheda di dati
DIMENSIONE DEL PWB | 120 x 120mm=1PCS |
TIPO DEL BORDO | PWB a più strati |
Numero degli strati | 4 strati |
Componenti di superficie del supporto | SÌ |
Attraverso le componenti del foro | SÌ |

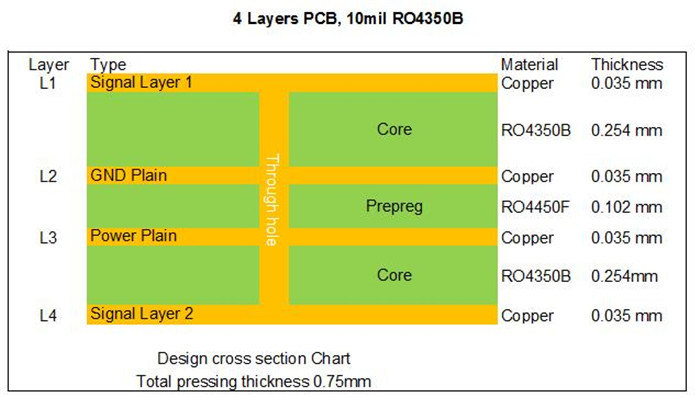

ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
RO4350B 0.254mm | |
rame ------- 35um (1oz) metà di strato 1 | |
RO4450F 0.1016mm | |
rame ------- 35um (1oz) metà di strato 2 | |
RO4350B 0.254mm | |
rame ------- strato di 35um (1 oncia) +plate BOT | |
TECNOLOGIA | |
Traccia e spazio minimi: | mil 5,5 mil/6 |
Fori minimi/massimi: | 0,38 millimetri/3,72 millimetri |
Numero dei fori differenti: | 8 |
Numero dei luoghi di perforazione: | 489 |
Numero delle scanalature macinate: | 0 |
Numero dei ritagli interni: | 4 |
Controllo di impedenza: | no |
Numero del dito dell'oro: | 0 |
MATERIALE DEL BORDO | |
In vetro epossidico: | RO4350B Tg280℃, er<3> |
Esterno finale della stagnola: | 1,5 once |
Stagnola finale interna: | 1 oncia |
Altezza finale del PWB: | 0,8 millimetri ±10% |
PLACCAGGIO E RICOPRIRE | |
Finitura superficia | Oro di immersione |
Saldi la maschera per applicarsi a: | SUPERIORE, minimo 12micron |
Colore della maschera della lega per saldatura: | Verde, PSR-2000GT600D, Taiyo Supplied. |
Tipo della maschera della lega per saldatura: | LPSM |
CONTOUR/CUTTING | Percorso |
MARCATURA | |
Lato della leggenda componente | CIMA |
Colore della leggenda componente | Bianco, IJR-4000 MW300, marca di Taiyo |
Produttore Name o logo: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
VIA | Foro metallizzato (PTH), dimensione minima 0.42mm. |
VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" |
Placcatura del bordo: | 0,0029" |
Tolleranza del trapano: | 0,002" |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
Caratteristiche e benefici
1) Prestazione ad alta frequenza eccellente di RO4350B;
2) Tolleranza e perdita dielettriche basse;
3) ISO9000, ISO14001, IAFT16949 ha certificato la fabbrica;
4) capacità di mese di 30000 metri quadri;
5) 8000 tipi di PWB al mese;
Applicazioni
Separatore HDMI, 3G router, modulo di Bluetooth, amplificatore di WiFi, Dongle di Bluetooth USB, amplificatore a basso rumore, filtro da interferenza, ripetitore Torre-montato, Multi-accoppiatore
