Descrizione di prodotto
Cos'è RO3006?

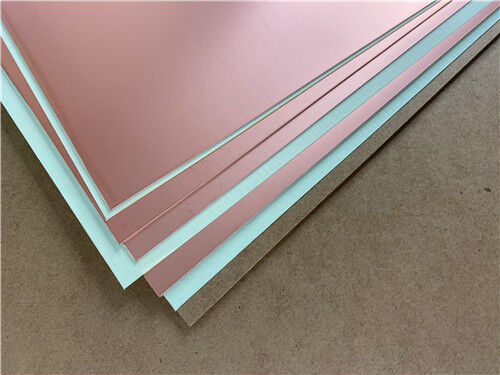

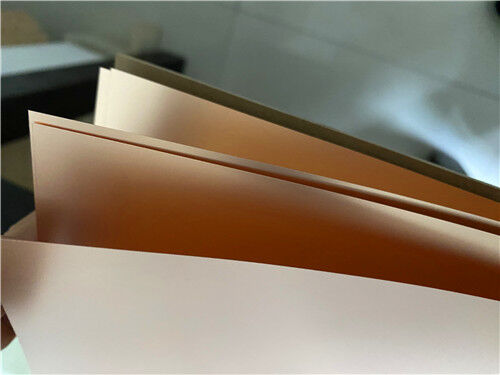

È un laminato composito PTFE riempito con ceramica di Rogers Corporation. È progettato per applicazioni commerciali a microonde e RF. La costante dielettrica (Dk) è 6,15 ±0,15 a 10 GHz. Il fattore di dissipazione (Df) è 0,0020 a 10 GHz. Il materiale ha un CTE molto basso di 17 ppm/°C negli assi X e Y. Ciò corrisponde al CTE del rame. Il CTE dell'asse Z è 24 ppm/°C. La temperatura di decomposizione (Td) è 500°C. Il materiale è classificato UL94 V-0. Ha un assorbimento di umidità molto basso (0,02%). È ideale per applicazioni che richiedono elevato Dk ed eccellente stabilità dimensionale.
Quale PCB può essere costruito con esso?

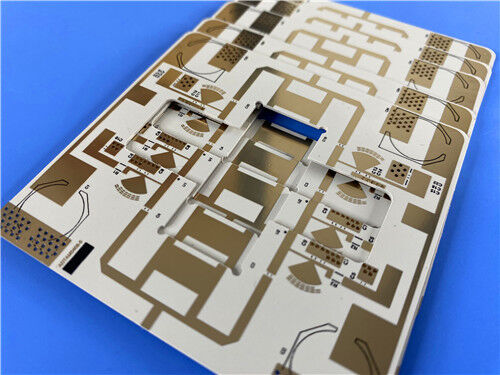

È possibile fornire una soluzione PCB RF completa a 2 strati. La scheda è basata sul materiale RO3006. Lo spessore finito è 0,25 mm (10 mil). Il peso del rame è di 1 oncia per strato. Come finitura superficiale viene applicato OSP (preservante organico per saldabilità). Su entrambi i lati non viene applicata alcuna maschera di saldatura. La serigrafia nera è stampata sullo strato superiore. La traccia e lo spazio minimi sono 5 e 7 mil. La dimensione minima del foro è 0,25 mm. Lo spessore della placcatura è di 20 µm. Lo standard di qualità è IPC Classe 2. Questa scheda è ideale per radar automobilistici, antenne GPS, amplificatori di potenza cellulari e antenne patch.
1. Panoramica dei materiali
RO3006 è un laminato composito PTFE caricato con ceramica. È prodotto da Rogers Corporation. Fa parte della serie RO3000® di materiali per circuiti ad alta frequenza. Questa serie è stata progettata per applicazioni commerciali a microonde e RF.
Il materiale offre un'eccezionale stabilità elettrica e meccanica. Le proprietà meccaniche sono coerenti in tutta la serie RO3000. Ciò è vero indipendentemente dalla costante dielettrica selezionata. I progetti di pannelli multistrato possono essere sviluppati utilizzando diversi materiali Dk per i singoli strati. Si evitano problemi di deformazione e affidabilità.
Caratteristiche principali di RO3006:
Composito PTFE caricato con ceramica: il materiale combina PTFE con riempitivi ceramici. Ciò fornisce proprietà elettriche stabili e prestazioni meccaniche eccellenti.
Costante dielettrica elevata: il Dk è 6,15 ±0,15 a 10 GHz. Questo è l'ideale per le applicazioni che richiedono circuiti di dimensioni inferiori.
Basso fattore di dissipazione: il Df è 0,0020 a 10 GHz. La perdita di segnale è ridotta al minimo.
Eccellente stabilità termica: la temperatura di decomposizione (Td) è > 500°C. Ciò è eccezionale per i materiali a base di PTFE.
CTE abbinato al rame: il CTE è 17 ppm/°C negli assi X e Y. Ciò corrisponde al CTE del rame. Si ottiene un'eccellente stabilità dimensionale. Il ritiro tipico dell'incisione è inferiore a 0,5 mil per pollice.
CTE basso sull'asse Z: il CTE sull'asse Z è 24 ppm/°C. Viene fornita un'eccezionale affidabilità del foro passante placcato. Ciò vale anche in ambienti termici severi.
Dk stabile alla sovratemperatura: la costante dielettrica è molto stabile in un intervallo di temperature. Il cambiamento graduale in Dk che si verifica per i materiali in vetro PTFE vicino alla temperatura ambiente viene eliminato.
2. Scheda tecnica RO3006
| Proprietà |
Valore tipico |
Unità |
Condizioni di prova |
Metodo di prova |
| Costante dielettrica (processo) |
6,15±0,15 |
— |
10GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Costante dielettrica (progettazione) |
6.5 |
— |
8GHz – 40GHz |
Lunghezza fase differenziale |
| Fattore di dissipazione |
0,002 |
— |
10GHz/23°C |
IPC-TM-650 2.5.5.5 |
| TCDk |
-262 |
ppm/°C |
Da -50 a 150°C / 10 GHz |
IPC-TM-650 2.5.5.5 |
| Resistività del volume |
10⁵ |
MΩ-cm |
Condizione A |
IPC-TM-650 2.5.17.1 |
| Resistività superficiale |
10⁵ |
MΩ |
Condizione A |
IPC-TM-650 2.5.17.1 |
| Temperatura di decomposizione (Td) |
500 |
°C(TGA) |
— |
ASTM D3850 |
| Asse X CTE |
17 |
ppm/°C |
da -55 a 288°C |
IPC-TM-650 2.4.41 |
| Asse Y CTE |
17 |
ppm/°C |
da -55 a 288°C |
IPC-TM-650 2.4.41 |
| Asse Z CTE |
24 |
ppm/°C |
da -55 a 288°C |
IPC-TM-650 2.4.41 |
| Conducibilità termica |
0,79 |
W/(m·K) |
50°C |
ASTM D5470 |
| Resistenza alla sbucciatura del rame |
7.1 |
libbre/pollici |
EDC da 1 oncia dopo il galleggiante di saldatura |
IPC-TM-650 2.4.8 |
| Modulo di Young |
1498/1293 |
MPa |
23°C |
ASTM D638 |
| Stabilità dimensionale |
1.8 |
mm/m |
Condizione A |
IPC-TM-650 2.2.4 |
| Infiammabilità |
V-0 |
— |
— |
UL94 |
| Assorbimento dell'umidità |
0,02 |
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Densità |
2.6 |
g/cm³ |
23°C |
ASTM D792 |
| Capacità termica specifica |
0,86 |
J/g/K |
— |
Calcolato |
| Compatibile con il processo senza piombo |
SÌ |
— |
— |
— |
3. Vantaggi chiave di RO3006
| Caratteristica |
Beneficio |
| Dk è 6,15 ±0,15 |
La stretta tolleranza consente un controllo coerente dell'impedenza |
| Df è 0,0020 a 10 GHz |
La bassa perdita riduce al minimo l'attenuazione del segnale nei circuiti a microonde |
| Td è > 500°C |
Viene fornita un'eccezionale resistenza alla decomposizione termica |
| CTE X/Y è 17 ppm/°C |
Il CTE corrisponde al rame; si ottiene un'eccellente stabilità dimensionale |
| CTE Z è 24 ppm/°C |
Sono garantite prestazioni affidabili a foro passante placcato |
| Il TCDk è -262 ppm/°C |
Il Dk stabile alla temperatura elevata elimina il cambiamento di gradino vicino alla temperatura ambiente |
| La conduttività termica è 0,79 W/m·K |
La dissipazione del calore è migliorata rispetto al PTFE standard |
| L'assorbimento di umidità è dello 0,02% |
Il bassissimo assorbimento d'acqua garantisce prestazioni stabili in ambienti umidi |
| Proprietà meccaniche uniformi |
La deformazione è prevenuta nei progetti multistrato con diversi valori Dk |
| È stata raggiunta la classificazione UL94 V-0 |
È garantita la conformità alla sicurezza antincendio |
4. Campi di applicazione
- Applicazioni radar automobilistiche
- Antenne satellitari per il posizionamento globale
- Sistemi di telecomunicazioni cellulari - amplificatori di potenza e antenne
- Antenna patch per comunicazioni wireless
- Satelliti a trasmissione diretta
- Datalink su sistemi via cavo
- Lettori di contatori remoti
- Backplane di potenza
5. PCB RF personalizzato a 2 strati: specifiche complete
È possibile fornire una soluzione PCB RF completa a 2 strati basata su RO3006. Le specifiche sono riportate di seguito.
Specifiche della scheda
| Specifica |
Dettaglio |
| Tipo di scheda |
PCB RF a 2 strati |
| Materiale di base |
Rogers RO3006 (nucleo 0,005"/0,127 mm) |
| Spessore del pannello finito |
0,25 mm (10 mil) |
| Peso in rame finito |
1 oncia (35 µm) per strato |
| Dimensioni della scheda |
43,66 × 28,01 mm (1 pezzo) |
| Traccia/spazio minimo |
5/7 mil |
| Dimensione minima del foro |
0,25 mm |
| Tramite lo spessore della placcatura |
20 µm |
| Finitura superficiale |
OSP (conservante organico di saldabilità) |
| Maschera per saldatura superiore |
NO |
| Maschera per saldatura inferiore |
NO |
| Serigrafia superiore |
Nero |
| Serigrafia inferiore |
NO |
| Classificazione IPC |
Classe 2 |
| Formato dell'opera d'arte |
Gerber RS-274-X |
| Test |
Test elettrico al 100% (prima della spedizione) |
| Disponibilità |
In tutto il mondo |
6. Perché viene utilizzata la finitura OSP
Per questo PCB RF è stato scelto l'OSP (preservante organico per la saldabilità). I vantaggi sono elencati di seguito.
| Vantaggio |
Beneficio |
| La saldabilità è preservata |
La superficie in rame è protetta dall'ossidazione fino alla saldatura |
| Viene fornita una superficie piana |
Questo è l'ideale per componenti SMT a passo fine |
| Si ottiene una finitura economicamente vantaggiosa |
L'OSP è meno costoso dell'ENIG o della placcatura in oro |
| Compatibile senza piombo |
OSP è compatibile con i processi di saldatura senza piombo |
| Nessun impatto RF significativo |
L'OSP non introduce perdite significative alle frequenze RF |
| Rilavorabile |
Le schede possono essere rielaborate facilmente se necessario |
7. Perché non viene utilizzata alcuna maschera di saldatura
| Vantaggio |
Beneficio |
| Il peso è ridotto |
Si ottengono tavole sottili e leggere |
| Il costo è ridotto |
L'applicazione della maschera di saldatura viene eliminata |
| Le prestazioni RF sono ottimizzate |
La maschera di saldatura può influenzare l'impedenza e introdurre perdite alle alte frequenze |
| La messa a terra in rame nudo è abilitata |
È possibile effettuare collegamenti diretti a terra |
| L'ispezione visiva è semplificata |
Tracce e rilievi sono chiaramente visibili |
Tabella di confronto – RO3006 vs. RO3003 vs. RO3035
| Parametro |
RO3006 |
RO3003 |
RO3035 |
| Dk a 10 GHz |
6,15±0,15 |
3,00±0,04 |
3,50±0,05 |
| Df a 10 GHz |
0,002 |
0,001 |
0,0015 |
| CTE X/Y (ppm/°C) |
17/17 |
17/17 |
17/17 |
| CTEZ (ppm/°C) |
24 |
24 |
24 |
| Td (°C) |
>500 |
>500 |
>500 |
| Conducibilità termica (W/m·K) |
0,79 |
0,5 |
0,5 |
| Assorbimento di umidità (%) |
0,02 |
0,02 |
0,02 |
| Uso primario |
RF ad alto DK |
Con poche perdite e pochi DK |
Dk/Df equilibrato |
Q1: Qual è la costante dielettrica di RO3006?
Il processo Dk è 6,15 ±0,15 a 10 GHz e 23°C. Il design Dk è 6,50 da 8 GHz a 40 GHz. Questo Dk elevato consente di ottenere circuiti di dimensioni inferiori.
Q2: Perché il CTE di RO3006 è importante?
Il CTE negli assi X e Y è 17 ppm/°C. Ciò corrisponde al CTE del rame. Viene fornita un'eccellente stabilità dimensionale. Il ritiro dell'incisione è inferiore a 0,5 mil per pollice. Il CTE dell'asse Z è 24 ppm/°C. Sono garantite prestazioni affidabili a foro passante placcato.
Q3: Cos'è la finitura OSP e perché viene utilizzata?
OSP sta per Conservante organico di saldabilità. È un rivestimento organico a base acqua che viene applicato su cuscinetti in rame. Protegge il rame dall'ossidazione prima della saldatura. È conveniente. Fornisce una superficie piana. È compatibile con la saldatura senza piombo.
Q4: RO3006 è adatto per applicazioni radar automobilistiche?
SÌ. RO3006 è ampiamente utilizzato nelle applicazioni radar automobilistiche a 77 GHz. L'elevato Dk, le basse perdite, l'eccellente stabilità termica e il basso CTE lo rendono ideale per questa applicazione.
Q5: Qual è il tempo di consegna tipico per i PCB RO3006 personalizzati?
R: I tempi di consegna variano in base alla complessità e alla quantità. Per i PCB RF a 2 strati come quello descritto nell'esempio, i tempi di consegna tipici vanno da 7 a 12 giorni lavorativi. Vi preghiamo di contattarci per le tempistiche specifiche del progetto.
Pronto per iniziare?
Può essere fornito il laminato grezzo RO3006. È possibile produrre PCB RF a 2 strati completamente realizzati con finitura OSP e funzionalità fine-line.
