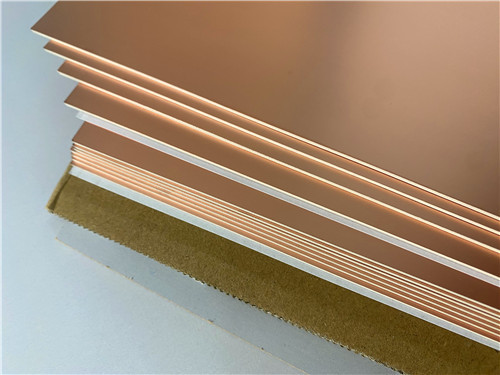

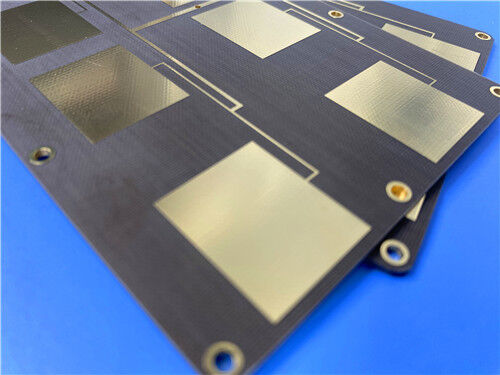

Taconic TLX-8 Substrato a microonde rinforzato in fibra di vetro ad alto volume e PCB in rame rivestito su entrambi i lati di spessore 50 millimetri con ENIG

Descrizione di prodotto

Quando un substrato deve sopravvivere alle vibrazioni di un lancio spaziale, agli estremi di temperatura di un modulo motore o all'ambiente corrosivo di un'antenna di nave da guerra, il rinforzo meccanico non è un'opzione, è essenziale.Taconic TLX-8 è un laminato di vetroresina in PTFE ingegnerizzato esattamente per queste condizioni, combinando prestazioni RF affidabili con la stabilità dimensionale e meccanica che fornisce il rinforzo in vetro intrecciato.

TLX-8 è un materiale per antenne ad alto volume che offre affidabilità in un'ampia gamma di applicazioni RF. La sua versatilità deriva da un'ampia selezione di spessori e rivestimenti in rame disponibili, che lo rendono adatto per progetti a microonde a basso numero di strati. Il rinforzo in fibra di vetro intrecciata fornisce resistenza meccanica ovunque un substrato incontri ambienti severi, mentre il dielettrico a base di PTFE garantisce basse perdite e prestazioni elettriche stabili. Con una lunga storia nello spazio, TLX-8 è utilizzato ovunque sia richiesto un rinforzo in fibra di vetro intrecciata.

Nota: TLX-8 presenta una variazione di circa ±2% nel Dk da -55°C a +125°C. Per applicazioni che richiedono una maggiore stabilità termica, si dovrebbe considerare il Taconic TSMDS3.

Applicazioni

TLX-8 è un cavallo di battaglia nel mondo dei substrati RF/microonde, con applicazioni tipiche tra cui:

1. Sistemi radar – Front-end radar a terra, aerei e marini
2. Comunicazioni mobili – Antenne per stazioni base e moduli front-end RF
3. Apparecchiature di test per microonde – Fixture di test stabili e ripetibili e standard di calibrazione
4. Dispositivi di trasmissione a microonde – Guide d'onda, transizioni e reti di alimentazione
5. Accoppiatori, splitter, combinatori e amplificatori – Componenti RF passivi e attivi
6. Antenne – Incluse antenne per navi da guerra, substrati per altimetri e array spaziali

La resistenza del materiale allo scorrimento lo rende particolarmente adatto per PCB imbullonati a alloggiamenti che incontrano alti livelli di vibrazione durante il lancio spaziale. La sua resistenza alle radiazioni e il basso degassamento (elencato sul sito web della NASA per materiali a basso degassamento) supportano ulteriormente le applicazioni spaziali.

Produzione di PCB personalizzati su TLX-8

In qualità di produttore specializzato di circuiti stampati ad alta frequenza, offriamo servizi di fabbricazione completi utilizzando Taconic TLX-8 e altri materiali avanzati. La seguente specifica dettaglia un'implementazione rappresentativa di PCB rigido a 2 strati:

Dettagli di costruzione del PCB:

Eccellenti prestazioni PIM:

TLX-8 offre eccellenti valori PIM nei PCB, misurati inferiori a -160 dBc utilizzando un coupon PCB fabbricato con 20 watt per canale a 800 e 1800 MHz. Ciò lo rende ben adatto a percorsi di ricezione sensibili nelle antenne per stazioni base e radar.

Costante dielettrica bassa e stabile:
Con un Dk di 2,55 ± 0,04 a 10 GHz, TLX-8 fornisce un'impedenza strettamente controllata e prestazioni del circuito ripetibili. Il materiale presenta una variazione di circa ±2% nel Dk da -55°C a +125°C, sufficiente per la maggior parte delle applicazioni di antenne e filtri.

Basso fattore di dissipazione:
Un fattore di dissipazione di 0,0018 a 10 GHz minimizza l'attenuazione del segnale nelle linee di trasmissione, supportando reti di alimentazione di antenne efficienti e componenti passivi a basse perdite.

Eccellenti proprietà meccaniche e termiche:
Il rinforzo in fibra di vetro intrecciata fornisce resistenza meccanica e resistenza allo scorrimento, rendendo TLX-8 adatto per assemblaggi imbullonati soggetti a vibrazioni. Un CTE di 21 ppm/°C in X e 23 ppm/°C in Y (ragionevolmente abbinato al rame) supporta l'affidabilità dei fori passanti placcati, mentre l'alto Td (535°C a 2% di perdita di peso) fornisce un'ampia finestra di elaborazione.

Basso assorbimento di umidità:
Al 0,02%, TLX-8 assorbe pochissima umidità, mantenendo proprietà elettriche stabili in ambienti umidi, un attributo essenziale per applicazioni di antenne esterne e marine.

Stabilità dimensionale:
La stabilità dimensionale di 0,06/0,08 mm/M (MD/CD dopo cottura) e 0,09/0,10 mm/M (MD/CD dopo stress termico) supporta tolleranze di registrazione strette e rese di produzione ripetibili.

Storia spaziale e resistenza ambientale:
TLX-8 ha una lunga storia spaziale, con resistenza alle radiazioni e proprietà di basso degassamento adatte per applicazioni satellitari e veicoli di lancio. Resiste anche agli ambienti estremi incontrati in mare per le antenne delle navi da guerra e agli ampi intervalli di temperatura sperimentati dai substrati degli altimetri durante il volo.

Qualità e disponibilità

Tutti i pannelli sono fabbricati in conformità con gli standard di qualità IPC-Classe-2, garantendo una robusta affidabilità per applicazioni commerciali, industriali e di difesa. Viene eseguito un test elettrico al 100% prima della spedizione per garantire l'integrità funzionale.

La nostra capacità produttiva si estende alla disponibilità mondiale, con supporto flessibile di spedizione e logistica sia per requisiti di prototipo che di volume. Offriamo tempi di consegna rapidi e prezzi competitivi mantenendo un rigoroso controllo di processo.

Per richieste su stack-up personalizzati, dimensioni dei pannelli, spessori alternativi, rivestimenti in rame o altre configurazioni, si prega di contattare il nostro team di ingegneri di vendita: siamo pronti a supportare le vostre esigenze di circuiti stampati ad alta frequenza.
