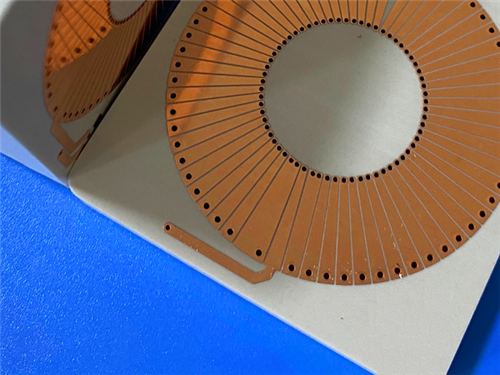

Wangling TF300 DK 3.0, 6.0, 9.2, 9.6, 10.2 Laminato ad alta frequenza e PCB ENEPIG di 25 mil Substrato su misura

Descrizione di prodotto

Nella ricerca di prestazioni affidabili a microonde e onde millimetriche, la selezione dei materiali è fondamentale.Il TF300 di Wangling.Il laminato ad alta frequenza è un substrato dielettrico composito in PTFE-ceramica progettato per fornire una costante dielettrica stabile, una bassa perdita e un'eccellente affidabilità per applicazioni RF esigenti.A differenza dei laminati rinforzati di vetro, TF300 non contiene tessuto in fibra di vetro, la costante dielettrica è calibrata con precisione regolando il rapporto tra ceramica e resina PTFE,con una tensione di potenza superiore di 50 W o più.

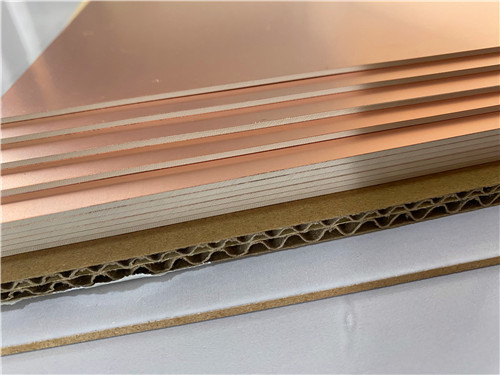

La serie TF è disponibile in tre configurazioni:TF (superficie liscia e non rivestita), TF-1 (rivestita in rame da una sola parte) e TF-2 (rivestita in rame da due parti). TF300 è offerto con foglio di rame ED in0.018 mm e 0.035 mmspessori, in dimensioni di pannelli di 150 × 150 mm e 250 × 250 mm, con spessori standard da0.635 mm a 2,5 mm.

Proprietà chiave in un'occhiata:

Applicazioni

I laminati TF300 sono adatti a una vasta gamma di applicazioni ad alta frequenza, tra cui:

1. Equipaggiamenti aerospaziali, spaziali e sistemi in cabina
2. Microonde e antenne Stabile Dk per prestazioni costanti
3. Antenne sensibili alla fase
4. Radari di allarme rapido e radari aerei con elevata affidabilità in ambienti difficili
5. Antenne di serie in fase e reti di formazione del raggio
6. Comunicazioni e navigazione via satellite
7. Amplificatori di potenza

Fabbricazione di PCB su misura su TF300

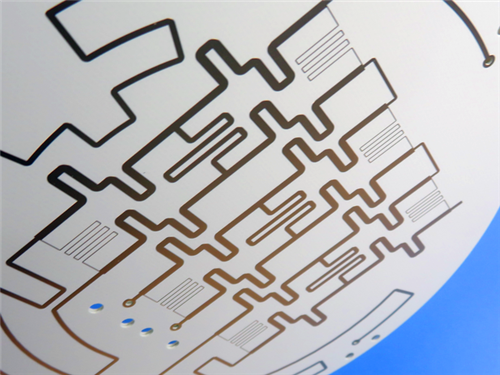

Come produttore specializzato di circuiti stampati ad alta frequenza, offriamo servizi di fabbricazione completi utilizzando Wangling TF300 e altri materiali avanzati.La seguente specifica descrive in dettaglio un'implementazione rappresentativa di PCB rigidi a due strati:

Dettagli di costruzione del PCB:

Costante dielettrica controllata con precisione:

La serie TF300 offre una costante dielettrica di 3,0 ± 0,06 a 10 GHz, con il Dk calibrato con precisione regolando il rapporto ceramica/PTFE.con valori comunemente utilizzati tra cui 3.0, 6.0, 9.2, 9.6, 10.2, e 16· consentire agli ingegneri di selezionare il materiale ottimale per ogni applicazione.

Basse perdite dielettriche:
Con un fattore di dissipazione di soli 0,001 a 10 GHz, TF300 riduce al minimo l'attenuazione del segnale nelle linee di trasmissione, garantendo eccellenti prestazioni ad alta frequenza per i circuiti a microonde e a onde millimetriche.

Nessun rinforzo in fibra di vetro:
A differenza dei laminati rinforzati di vetro, TF300 non contiene tessuto in fibra di vetro.Questo elimina le variazioni della costante dielettrica indotte dalla fibra e fornisce prestazioni elettriche più omogenee su tutto il substrato.

Ampia gamma di temperature di funzionamento:
TF300 can be used continuously in the range of -80°C to +200°C—a higher continuous operating temperature than TP materials—making it suitable for aerospace and defense applications subject to extreme thermal environments.

Resistenza alle radiazioni e bassa emissione di gas:
Il materiale presenta resistenza alle radiazioni e proprietà di bassa emissione di gas, fondamentali per le applicazioni spaziali e satellitari in cui la degradazione e la contaminazione dei materiali devono essere ridotte al minimo.

Ottima stabilità dimensionale:
I valori di CTE (60/60/80 ppm/°C per X/Y/Z) contribuiscono ad un'affidabilità dei fori di rivestimento e a prestazioni di circuito coerenti a prescindere dalle variazioni di temperatura.

Fabbricazione di PCB semplici:
Il TF300 è lavorabile con metodi di produzione standard per materiali termoplastici, consentendo l'utilizzo di tutti i processi PCB comuni senza tecniche di produzione specializzate.

Spessori personalizzabili:
Disponibile in spessori da 0,635 mm a 2,5 mm, con opzioni sia "spessore totale compreso il rame" che "spessore dielettrico" disponibili su richiesta.

Qualità e disponibilità

Tutte le schede sono fabbricate in conformità agli standard di qualità IPC-Class-2, garantendo una robusta affidabilità per applicazioni commerciali, industriali e legate alla difesa.È effettuata una prova elettrica al 100% prima della spedizione per garantire l'integrità funzionale..

La nostra capacità di produzione si estende a disponibilità in tutto il mondo, con supporto flessibile per la spedizione e la logistica sia per i requisiti di prototipo che di volume.Offriamo una rapida consegna e prezzi competitivi mantenendo un rigoroso controllo dei processi.

Per richieste su impilati personalizzati, dimensioni dei pannelli, costanti dielettrici alternative o altre configurazioni,per favore contatta il nostro team di ingegneria di vendita siamo pronti a supportare le vostre esigenze di circuiti a alta frequenza.
