Rogers TMM10i alta Dk 9,80 termoreflessibile Microonde laminato e Custom 75mil materiale doppio lato PCB di rame con oro immersione per RF e circuiti a microonde

Descrizione di prodotto

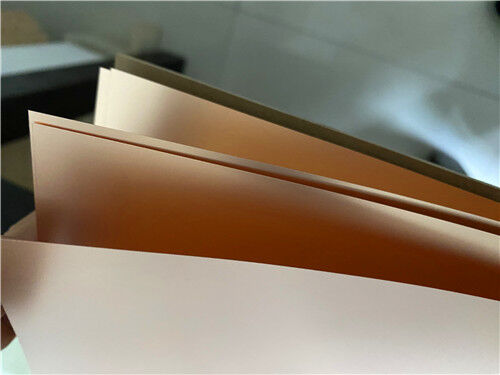

Per i progettisti di RF e microonde che cercano un materiale ad alta costanza dielettrica con proprietà elettriche isotrope e la facilità di lavorazione di un substrato morbido,Laminato a microonde termoreponibile Rogers TMM10iTMM10i è un composito polimerico termo-resistente in ceramica, idrocarburi, progettato per un'elevata affidabilità di rivestimento attraverso buchi nelle applicazioni di stripline e microstrip.

Come altri materiali della serie TMM, TMM10i combina molte caratteristiche desiderabili disubstrati di ceramica e PTFEcon la facilità delle tecniche di lavorazione del substrato morbido, senza necessità di metodi di produzione specializzati.e tutti i processi PWB comuni possono essere utilizzati nella produzione. I laminati TMM10i sono disponibili conda 1⁄2 oz/ft2 a 2 oz/ft2con una larghezza di 0,01 mm o più ma non superiore a 1 mm,0.015" a 0.500".

Proprietà chiave in un'occhiata:

Applicazioni

I laminati TMM10i sono adatti a una vasta gamma di applicazioni RF e microonde, tra cui:

1. Circuiti a RF e a microonde - Disegni a strisce e a microstrisce che richiedono un elevato Dk
2. Amplificatori di potenza e combinatori
3. Filtri e accoppiatori Dk stabile per una risposta di frequenza costante
4. Sistemi di comunicazione satellitare: prestazioni affidabili in ambienti difficili
5. Antenne GPS
6. Antenne a patch Dk elevate consentono progetti compatti
7. Polarizzatori dielettrici e lenti Isotropici Dk per componenti RF di precisione
8. Testatori di chip stabilità meccanica in caso di uso ripetuto

Fabbricazione di PCB su misura su TMM10i

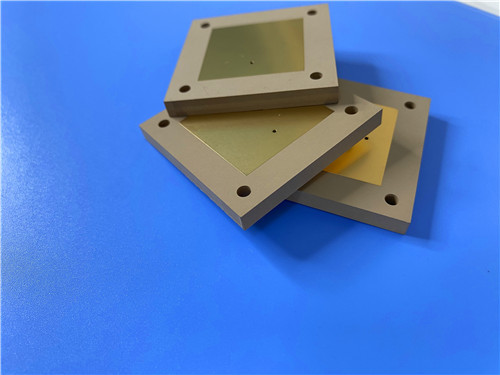

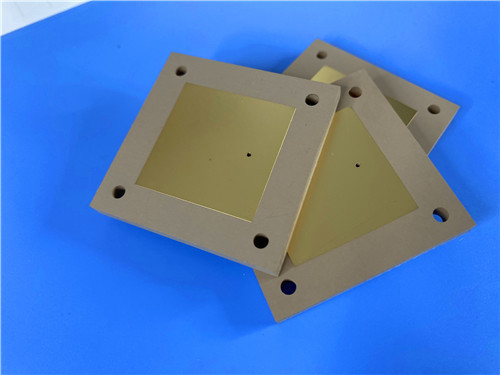

Come produttore specializzato di circuiti stampati ad alta frequenza, offriamo servizi di fabbricazione completi utilizzando Rogers TMM10i e altri materiali avanzati.La seguente specifica descrive in dettaglio un'implementazione rappresentativa di PCB rigidi a doppio lato::

Dettagli di costruzione del PCB:

Vantaggi materiali

Costante dielettrica isotropica elevata:
TMM10i offre un designDk di 9.9¢sono notevolmente superiori a quelli standardLaminati a base di PTFELa costante dielettrica isotropa garantisce prestazioni elettriche costanti indipendentemente dall'orientamento, rendendola ideale per antenne a patch compatte, filtri,e lenti dielettriche in cui la riduzione delle dimensioni fisiche è criticaCon un Dk quasi tre volte superiore a quello dei materiali PTFE, le dimensioni del circuito possono essere sostanzialmente ridotte.

Stabilità termica eccezionale:
Il coefficiente termico di Dk è eccezionalmente basso a -43 ppm/°K, garantendo prestazioni elettriche stabili a temperature estreme.Il CTE isotropico (19/19/20 ppm/°K per X/Y/Z) è molto vicino al rame, che consente di realizzare fori di alta affidabilità anche su substrati spessi.

Sistema di resina termoreponibile:
A differenza dei materiali termoplastici, TMM10i non si ammorbidisce quando viene riscaldato.La natura termofermentabile fornisce anche proprietà meccaniche che resistono al solco e al flusso di freddo.

Maggiore conduttività termica:
A 0,76 W/m·K, TMM10i offre circa il doppio della conduttività termica dei tradizionali laminati PTFE/ceramici, facilitando l'eliminazione del calore negli amplificatori di potenza e nelle applicazioni ad alta densità.

Resistenza chimica al processo:
Il substrato di base è resistente agli incisivi e ai solventi utilizzati nella produzione di circuiti stampati, riducendo i danni al materiale durante i processi di fabbricazione e assemblaggio.Non è richiesto alcun trattamento con naftalato di sodio prima del rivestimento senza elettroli.

Performance simili a quelle della ceramica, lavorazione del substrato morbido:
I laminati TMM10i combinano molte caratteristiche desiderabili dei substrati ceramici con la facilità delle tecniche di lavorazione dei substrati molli.offrendo vantaggi significativi di lavorazione.

Riduzione di gravatura bassa:
Il materiale presenta bassi valori di restringimento da incisione, contribuendo a una precisa definizione delle caratteristiche e a prestazioni di circuito ripetibili.

Qualità e disponibilità

Tutte le schede sono fabbricate in conformità agli standard di qualità IPC-Class-2, garantendo una robusta affidabilità per applicazioni commerciali, industriali e legate alla difesa.È effettuata una prova elettrica al 100% prima della spedizione per garantire l'integrità funzionale..

La nostra capacità di produzione si estende a disponibilità in tutto il mondo, con supporto flessibile per la spedizione e la logistica sia per i requisiti di prototipo che di volume.Offriamo una rapida consegna e prezzi competitivi mantenendo un rigoroso controllo dei processi.

Per richieste su impilati personalizzati, dimensioni dei pannelli, fogli di rame alternativi, incollaggio di lamiere o piastre di alluminio, o altre configurazioni,per favore contatta il nostro team di ingegneria di vendita siamo pronti a supportare le vostre esigenze di circuiti a alta frequenza.
