Descrizione di prodotto

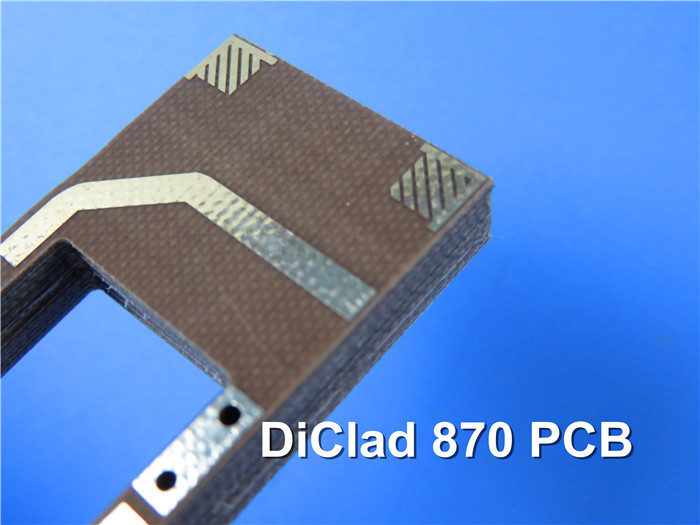

DiClad 870 PCB per Microonde con HASL Doppio Lato 31mil 0.8mm Spessore Nessuna Maschera di Saldatura, Nessuna Serigrafia
(Le schede a circuito stampato sono prodotti personalizzati, l'immagine e i parametri mostrati sono solo di riferimento)
Descrizione Generale
Questo è un tipo di PCB a microonde a doppio lato costruito su substrati DiClad 870 da 31mil. È una semplice scheda a circuito stampato senza maschera di saldatura o serigrafia. La finitura superficiale dei pad è protetta dal livello di saldatura ad aria calda (HASL), tipo senza piombo. Ha una dimensione della scheda di 30mm x 80mm, con rame da 1oz.
Tutti i test di circuito aperto/chiuso e la rigorosa aderenza agli standard IPC-Class-II vengono eseguiti sulle schede prima della spedizione. Vengono confezionate sottovuoto con una scatola del peso di 12 kg e un sacchetto contenente 25 schede per la spedizione.
Parametri PCB
| Parametro |
Valore |
| Numero di strati |
1-32 |
| Materiali del substrato |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 High CTI>600V; Poliimmide, PET; Core metallico ecc. |
| Dimensione Massima |
Test volante: 900*600mm, Test con maschera 460*380mm, Nessun test 1100*600mm |
| Tolleranza Contorno Scheda |
±0.0059" (0.15mm) |
| Spessore PCB |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolleranza Spessore (T≥0.8mm) |
±8% |
| Tolleranza Spessore (t<0.8mm) |
±10% |
| Spessore Strato Isolante |
0.00295" - 0.1969" (0.075mm--5.00mm) |
| Traccia Minima |
0.003" (0.075mm) |
| Spazio Minimo |
0.003" (0.075mm) |
| Spessore Rame Esterno |
35µm--350µm (1oz-10oz) |
| Spessore Rame Interno |
17µm--350µm (0.5oz - 10oz) |
| Foro (Meccanico) |
0.0079" - 0.25" (0.2mm--6.35mm) |
| Foro Finito (Meccanico) |
0.0039"-0.248" (0.10mm--6.30mm) |
| Tolleranza Diametro (Meccanico) |
0.00295" (0.075mm) |
| Registrazione (Meccanica) |
0.00197" (0.05mm) |
| Rapporto d'Aspetto |
12:1 |
| Tipo Maschera di Saldatura |
LPI |
| Ponte Minimo Maschera di Saldatura |
0.00315" (0.08mm) |
| Distanza Minima Maschera di Saldatura |
0.00197" (0.05mm) |
| Diametro Via Plug |
0.0098" - 0.0236" (0.25mm--0.60mm) |
| Tolleranza Controllo Impedenza |
±10% |
| Finitura Superficiale |
HASL,HASL LF,ENIG,Stagno a Immersione,Argento a Immersione, OSP, Gold Finger, Placcato Oro Puro ecc. |
La Nostra Capacità PCB (2023)
| Parametro |
Valore |
| Numero di strati |
1-32 |
| Materiali del substrato |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 High CTI>600V; Poliimmide, PET; Core metallico ecc. |
| Dimensione Massima |
Test volante: 900*600mm, Test con maschera 460*380mm, Nessun test 1100*600mm |
| Tolleranza Contorno Scheda |
±0.0059" (0.15mm) |
| Spessore PCB |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolleranza Spessore (T≥0.8mm) |
±8% |
| Tolleranza Spessore (t<0.8mm) |
±10% |
| Spessore Strato Isolante |
0.00295" - 0.1969" (0.075mm--5.00mm) |
| Traccia Minima |
0.003" (0.075mm) |
| Spazio Minimo |
0.003" (0.075mm) |
| Spessore Rame Esterno |
35µm--350µm (1oz-10oz) |
| Spessore Rame Interno |
17µm--350µm (0.5oz - 10oz) |
| Foro (Meccanico) |
0.0079" - 0.25" (0.2mm--6.35mm) |
| Foro Finito (Meccanico) |
0.0039"-0.248" (0.10mm--6.30mm) |
| Tolleranza Diametro (Meccanico) |
0.00295" (0.075mm) |
| Registrazione (Meccanica) |
0.00197" (0.05mm) |
| Rapporto d'Aspetto |
12:1 |
| Tipo Maschera di Saldatura |
LPI |
| Ponte Minimo Maschera di Saldatura |
0.00315" (0.08mm) |
| Distanza Minima Maschera di Saldatura |
0.00197" (0.05mm) |
| Diametro Via Plug |
0.0098" - 0.0236" (0.25mm--0.60mm) |
| Tolleranza Controllo Impedenza |
±10% |
| Finitura Superficiale |
HASL,HASL LF,ENIG,Stagno a Immersione,Argento a Immersione, OSP, Gold Finger, Placcato Oro Puro ecc. |
Consegniamo in tutto il mondo?
Tutti i PCB acquistabili tramite Bicheng Ltd possono essere spediti in tutto il mondo verso qualsiasi paese non soggetto a embargo. Sceglieremo per voi i corrieri di spedizione più adatti tra DHL, FedEx, TNT, UPS, EMS e Aramex.
I materiali ad alta frequenza sono in stock?
Teniamo la maggior parte dei materiali ad alta frequenza in stock con quantità per prototipi, come materiali Rogers delle serie 3000, 4000, 5000, 6000 ecc., materiali Taconic delle serie RF, TLX, TLY ecc., materiali Wangling F4B con DK2.2, DK2.65 ecc. Poiché i materiali ad alta frequenza hanno così tanta varietà, potete consultare i nostri addetti alle vendite prima di ordinare.
Posso ritirare il mio ordine?
È assolutamente possibile ritirare gli ordini di schede o il ritiro di PCB dai nostri locali tramite il vostro account DHL, UPS o FedEx ecc. Vi aiuteremo a preparare i documenti di esportazione o i file necessari per la dichiarazione doganale.
Quanto costerà la consegna?
Abbiamo vari corrieri tra cui scegliere. Di solito, ne sceglieremo uno con la migliore tariffa di spedizione per voi. Se il vostro ordine è urgente, possiamo aiutarvi a scegliere lo spedizioniere con tempi rapidi.
Posso restituire i miei PCB?
I PCB sono prodotti personalizzati irreversibili, non è consentito restituire gli articoli in assenza di problemi di qualità.
Quando arriverà il mio ordine?
Tutti i PCB vengono spediti lo stesso giorno se la fabbricazione è completata prima delle 17:00. Per i clienti asiatici, potete riceverli entro 2-3 giorni, per i clienti europei entro 6-7 giorni e per i clienti americani (Nord e Sud) entro 6-7 giorni, tuttavia i corrieri non garantiscono questo a causa della complessità del trasporto.
Dovrò firmare per il mio pacco?
Spediamo tutti gli ordini utilizzando DHL, UPS, FedEx, TNT, Aramex o EMS, quindi sono completamente tracciabili e potrebbero richiedere una firma.
Come posso tracciare il mio ordine?
Una volta che le vostre schede PCB saranno spedite, riceverete una conferma di spedizione via email dai nostri addetti alle vendite che includerà un numero di tracciamento. Potete tracciare questo numero sui loro siti web ufficiali.
Cosa devo fare se il mio pacco è danneggiato o smarrito?
Questa situazione è rara nella nostra attività quotidiana. Le schede PCB sono imballate con materiali a bolle all'interno e con cartone di grado KK all'esterno per proteggere i vostri PCB. Tuttavia, se il vostro pacco viene smarrito o danneggiato, dovete contattarci immediatamente in modo che possiamo contattare il corriere e organizzare la produzione sostitutiva. Si prega di conservare eventuali articoli danneggiati, compreso l'imballaggio danneggiato, come riferimento.
