Scheda F4BTMS450 DK4.5 Aggiornata: il laminato ceramico in PTFE di nuova generazione per applicazioni a microonde e aerospaziali sensibili alla fase

Descrizione di prodotto

Cos'è F4BTMS450?

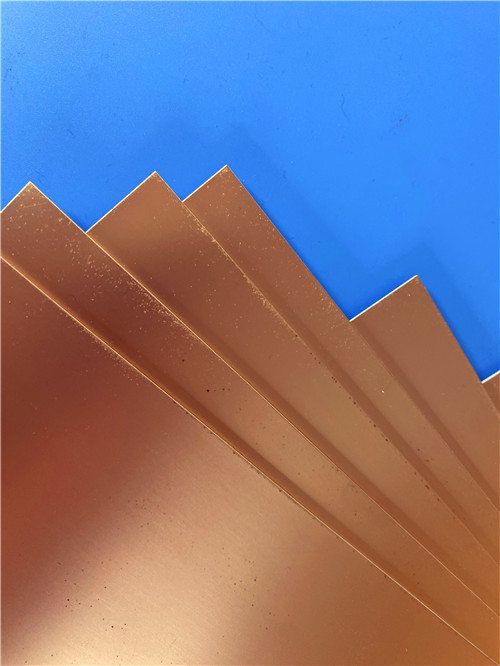

F4BTMS450 è un laminato composito avanzato a base di PTFE sviluppato dalla Taizhou Wangling Insulating Material Factory. Rappresenta una svolta tecnologica rispetto alla serie F4BTM, incorporando una quantità significativa di riempitivo ceramico con rinforzo in fibra di vetro intrecciata ultra-sottile e ultra-fine. Con una costante dielettrica di 4,50 ± 0,09 a 10 GHz, un fattore di dissipazione di 0,0015 a 10 GHz e un CTE abbinato al rame (12 ppm/°C in X/Y), è un materiale di grado aerospaziale ad alta affidabilità che può sostituire prodotti importati simili. La fibra di vetro ultra-sottile minimizza l'effetto della trama del vetro migliorando la stabilità dimensionale, rendendolo ideale per applicazioni sensibili alla fase, tra cui radar, reti di alimentazione, antenne phased-array e comunicazioni satellitari.





Punti chiave (a colpo d'occhio)



Dk (10 GHz): 4,50 ± 0,09



Fattore di dissipazione: 0,0015 @ 10 GHz; 0,0019 @ 20 GHz



TCDK (-55°C a 150°C): -58 ppm/°C



CTE (X/Y/Z): 12 / 12 / 45 ppm/°C (-55°C a 288°C)



Conducibilità termica: 0,64 W/(m·K) – migliorata per applicazioni ad alta potenza



Assorbimento di umidità: 0,08%



Infiammabilità: UL 94 V-0



Resistenza elettrica (direzione Z): >45 kV/mm



Differenziatore chiave: il rinforzo in fibra di vetro ultra-sottile/ultra-fine minimizza l'effetto della trama del vetro fornendo un'eccellente stabilità dimensionale





1. Perché scegliere F4BTMS450? – Razionale per la selezione del materiale

F4BTMS450 è il successore aggiornato della serie F4BTM, caratterizzato da significative innovazioni tecnologiche sia nella formulazione che nei processi di produzione. Per gli ingegneri che progettano circuiti ad alta frequenza che richiedono sia prestazioni elettriche che affidabilità meccanica, F4BTMS450 soddisfa questi requisiti attraverso cinque vantaggi chiave:



Effetto minimo della trama del vetro: a differenza dei tradizionali laminati in PTFE con vetro intrecciato, F4BTMS450 utilizza un rinforzo in tessuto di fibra di vetro ultra-sottile e ultra-fine. Ciò minimizza l'effetto della trama del vetro sulla propagazione delle onde elettromagnetiche, riducendo le perdite dielettriche e diminuendo l'anisotropia X/Y/Z. Il risultato è un'impedenza e una risposta di fase più coerenti, critiche per applicazioni sensibili alla fase come le antenne phased-array.



Stabilità dimensionale migliorata: La combinazione di rinforzo in fibra di vetro ultra-sottile con un elevato carico ceramico fornisce un'eccellente stabilità dimensionale, garantendo una registrazione precisa durante la fabbricazione dei PCB e prestazioni affidabili in condizioni di temperatura estreme.



Prestazioni elettriche superiori: Con un Dk di 4,50 ± 0,09 e un basso fattore di dissipazione (0,0015 @ 10 GHz), F4BTMS450 offre proprietà elettriche coerenti su tutta la frequenza. Il materiale mantiene una costante dielettrica stabile e basse perdite fino a 40 GHz, rendendolo adatto per applicazioni sensibili alla fase.



Eccellenti proprietà termiche: La conducibilità termica di 0,64 W/(m·K) è migliorata rispetto ai laminati in PTFE standard, consentendo una migliore dissipazione del calore in applicazioni ad alta potenza. Il basso CTE in X/Y (12 ppm/°C) corrisponde strettamente al rame, garantendo l'integrità affidabile dei fori metallizzati.



Affidabilità di grado aerospaziale: Con basse proprietà di degassamento che soddisfano i requisiti delle applicazioni spaziali, eccellente resistenza alle radiazioni e prestazioni stabili da -55°C a +260°C, F4BTMS450 è qualificato per ambienti aerospaziali e di difesa esigenti.





2. Proprietà del laminato F4BTMS450

La tabella seguente consolida tutte le specifiche elettriche, meccaniche, termiche e fisiche per F4BTMS450 come fornito nella scheda tecnica ufficiale. Tutti i valori rappresentano dati misurati tipici e sono intesi ad aiutare nella selezione del materiale.

—	Condizione di prova	Unità	Valore tipico
Costante dielettrica (tipica)	10 GHz, Stripline (direzione Z)	—	4,50
Costante dielettrica (valore di progetto)	10 GHz, Microstrip 50Ω (direzione Z)	—	4,5
Tolleranza costante dielettrica	—	—	±0,09
Fattore di dissipazione (tipico)	2 GHz	—	0,0015
Fattore di dissipazione (tipico)	10 GHz	—	0,0019
Fattore di dissipazione (tipico)	20 GHz	—	0,0024
Coefficiente di temperatura della costante dielettrica (TCDK)	-55°C a 150°C	ppm/°C	-58
Resistenza allo sbucciamento (rame RTF da 1 oz)	—	N/mm	>1,2
Resistività di volume	Condizione normale	MΩ·cm	≥1 × 10⁸
Resistenza superficiale	Condizione normale	MΩ	≥1 × 10⁸
Rigidità dielettrica (direzione Z)	5kV, 500V/s	kV/mm	>45
Tensione di breakdown (direzione X/Y)	5kV, 500V/s	kV	>54
CTE – asse X	-55°C a 288°C	ppm/°C	12
CTE – asse Y	-55°C a 288°C	ppm/°C	12
CTE – asse Z	-55°C a 288°C	ppm/°C	45
Stress termico	260°C, 10s, 3 cicli	—	Nessuna delaminazione
Conducibilità termica (direzione Z)	—	W/(m·K)	0,64
Temperatura operativa a lungo termine	—	°C	-55 a +260
Densità	Temperatura ambiente	g/cm³	2,53
Assorbimento di umidità	20±2°C, 24 ore	%	0,08
Classificazione di infiammabilità	UL-94	—	V-0
Composizione del materiale	—	—	PTFE + fibra di vetro ultra-sottile/ultra-fine + ceramica

Riferimento ai metodi di prova:



La costante dielettrica (tipica) viene misurata secondo GB/T 12636-1990 o IPC-TM-650 2.5.5.5 (metodo stripline) in direzione Z.



I valori Dk di progetto vengono misurati utilizzando il metodo microstrip da 50Ω.



Altre proprietà seguono gli standard IPC-TM-650 o GBT4722-2017.



Tutti i dati di prova sono valori di misurazione tipici intesi ad aiutare nella selezione del materiale e non costituiscono garanzie espresse o implicite.





3. Stabilità di frequenza e temperatura

F4BTMS450 dimostra un'eccellente stabilità sia in frequenza che in temperatura:



Stabilità di frequenza: Il materiale mantiene valori stabili di costante dielettrica e basse perdite da 0,5 GHz a 20 GHz e oltre (utilizzabile fino a 40 GHz), soddisfacendo i requisiti di progettazione su un'ampia gamma di frequenze.



Stabilità di temperatura: Con un TCDK di -58 ppm/°C da -55°C a 150°C, F4BTMS450 fornisce un'eccellente stabilità di fase in condizioni di temperatura estreme. L'intervallo di temperatura effettivamente utilizzabile supera significativamente questo intervallo testato.





4. Studio di caso di progettazione PCB – Dalla specifica alla realtà

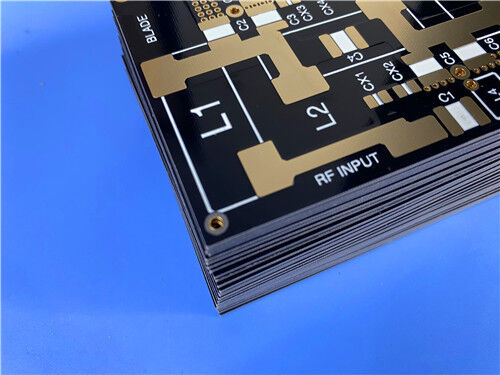

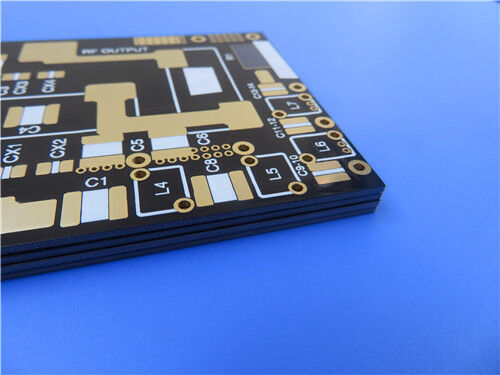

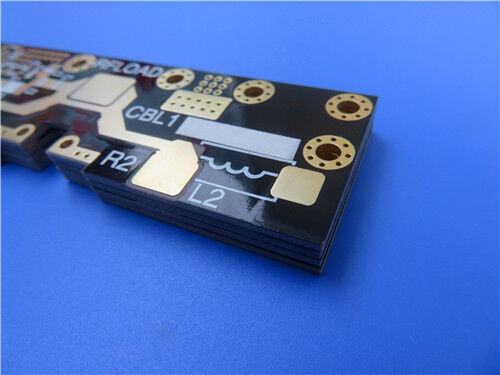

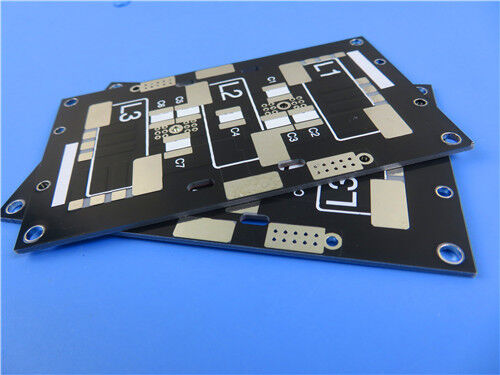

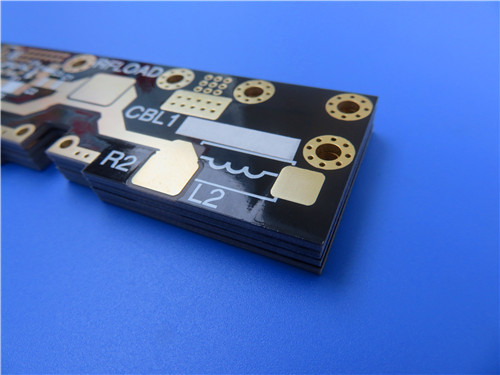

Per illustrare come F4BTMS450 si comporta in una progettazione reale, ecco un esempio di scheda a 2 strati con uno spessore finito di 0,6 mm.





Specifiche di progettazione PCB

Parametro	Specifica
Materiale di base	F4BTMS450
Numero di strati	2
Dimensioni scheda	38,4 mm × 56,35 mm (±0,15 mm)
Spessore finito scheda	0,6 mm
Stackup PCB	Cu (35 µm) / Nucleo F4BTMS450 (0,508 mm / 20 mil) / Cu (35 µm)
Traccia/Spazio minimo	4 / 6 mils
Dimensione foro minima	0,3 mm
Via cieche	Nessuna
Peso rame finito (strati esterni)	1 oz (35 µm / 1,4 mils)
Spessore placcatura via	20 µm
Finitura superficiale	HASL LF (Livellamento a caldo senza piombo)
Serigrafia superiore	Bianco
Serigrafia inferiore	Nessuna
Maschera di saldatura superiore	Nero
Maschera di saldatura inferiore	Nessuna
Standard di qualità	IPC Classe-2
Test	Test elettrico al 100%
Formato artwork	Gerber RS-274-X
Disponibilità	Globale



Razionale ingegneristico per le specifiche chiave:

Parametro	Razionale
Selezione F4BTMS450	Scelto per il suo alto Dk (4,50), basse perdite, eccellente stabilità dimensionale e effetto minimo della trama del vetro – critico per applicazioni RF e radar sensibili alla fase.
Spessore finito 0,6 mm	Ottenuto utilizzando un nucleo F4BTMS450 da 20 mil (0,508 mm); fornisce rigidità meccanica mantenendo un fattore di forma compatto.
Traccia/Spazio 4/6 mils	Capacità di caratteristiche fini abilitata dalla stabilità dimensionale di F4BTMS450; supporta il routing RF e DC denso.
Dimensione foro minima 0,3 mm	Capacità di perforazione meccanica; non sono richieste vie laser o cieche, semplificando la fabbricazione.
Peso rame 1 oz	Bilancia la capacità di trasporto di corrente con la capacità di incisione di caratteristiche fini.
Placcatura via 20 µm	Supera il minimo IPC Classe-2; garantisce una robusta affidabilità dei PTH.
Finitura superficiale HASL LF	HASL senza piombo fornisce una finitura saldabile ed economica adatta per l'assemblaggio through-hole e SMT.
Serigrafia superiore (bianco)	Fornisce i codici di riferimento dei componenti per l'assemblaggio; il bianco offre un eccellente contrasto sulla maschera di saldatura nera.
Maschera di saldatura superiore (nera)	Protegge i circuiti sul lato superiore; opzione di colore nero secondo le preferenze del cliente per requisiti estetici o ottici.
Nessuna maschera di saldatura inferiore	Lasciata nuda per potenziali applicazioni di messa a terra o dissipazione del calore.
IPC Classe-2	Bilancia costo e affidabilità per applicazioni aerospaziali e di difesa commerciali.
Test elettrico al 100%	Garantisce impedenza, continuità e isolamento prima della spedizione.





Note chiave di fabbricazione per F4BTMS450:



Perforazione: la costruzione in fibra di vetro ultra-sottile/ultra-fine di F4BTMS450 richiede punte in carburo affilate con velocità e velocità di retrazione ottimizzate. Il rinforzo in vetro fine riduce l'usura degli utensili rispetto al PTFE con vetro intrecciato standard, fornendo al contempo un'eccellente qualità dei fori.



Preparazione superficiale: si applicano le tecniche standard di lavorazione del PTFE. Si raccomanda il trattamento al plasma (ad es. CF₄/O₂) prima della placcatura per attivare la superficie del PTFE e garantire una forte adesione.



Stabilità dimensionale: la combinazione di fibra di vetro ultra-sottile e riempitivo ceramico fornisce un'eccellente stabilità dimensionale, con conseguente registrazione precisa e alti rendimenti di fabbricazione, particolarmente prezioso per progetti con passo fine (traccia/spazio 4/6 mils).



Applicazione della maschera di saldatura: la maschera di saldatura nera richiede un attento controllo del processo per un colore e una copertura coerenti; si raccomandano formulazioni standard di maschera di saldatura compatibili con PTFE.





5. Posizionamento comparativo – Come F4BTMS450 si distingue

Aspetto	F4BTMS450	PTFE standard con vetro intrecciato	Laminati in PTFE non intrecciato
Tipo di fibra di vetro	Ultra-sottile / ultra-fine	Vetro intrecciato standard	Non intrecciato / fibra tagliata
Effetto trama del vetro	Minimizzato	Presente (ondulazione di fase)	Minimo
Stabilità dimensionale	Eccellente	Buono	Moderato
Dk @ 10 GHz	4,50 ± 0,09	Variabile	Variabile
Fattore di dissipazione @ 10 GHz	0,0019	Tipicamente più alto	Comparabile
CTE X/Y (ppm/°C)	12 (strettamente abbinato al Cu)	~17–26	Variabile
Conducibilità termica	0,64 W/(m·K)	~0,22–0,50	~0,20–0,50
Rigidità dielettrica	>45 kV/mm	Inferiore	Comparabile
Caratteristica unica	Formulazione innovativa con fibra di vetro ultra-sottile	Costruzione standard	Rinforzo non intrecciato

Nota: la costruzione in fibra di vetro ultra-sottile/ultra-fine di F4BTMS450 minimizza l'effetto della trama del vetro fornendo al contempo una stabilità dimensionale superiore, una combinazione non tipicamente disponibile nei laminati in PTFE standard intrecciati o non intrecciati.





6. Applicazioni tipiche – Dove F4BTMS450 eccelle

Apparecchiature aerospaziali: sistemi spaziali, apparecchiature di cabina ed elettronica di bordo

Sistemi a microonde e RF: circuiti ad alta frequenza che richiedono proprietà dielettriche stabili

Radar e radar militari: radar phased-array, sistemi di allerta precoce e radar aerotrasportati

Reti di alimentazione: reti di distribuzione per sistemi di antenne

Antenne sensibili alla fase: antenne phased-array e reti di beamforming

Comunicazioni satellitari: stazioni terrestri, payload e terminali di comunicazione

Applicazioni ad alta potenza: dove la conducibilità termica migliorata (0,64 W/(m·K)) è vantaggiosa





Q1: Qual è la differenza tra F4BTMS450 e la serie F4BTM?

F4BTMS450 è una versione aggiornata della serie F4BTM, caratterizzata da innovazioni tecnologiche nella formulazione del materiale e nei processi di produzione. Incorpora più riempitivo ceramico con rinforzo in fibra di vetro ultra-sottile e ultra-fine, con conseguente intervallo Dk più ampio, perdite inferiori, migliore stabilità dimensionale, minore anisotropia, maggiore resistenza elettrica e conducibilità termica migliorata.





Q2: Come F4BTMS450 minimizza l'effetto della trama del vetro?
Utilizzando tessuto in fibra di vetro ultra-sottile e ultra-fine combinato con un elevato carico ceramico, l'effetto della trama del vetro sulla propagazione delle onde elettromagnetiche viene minimizzato. Ciò riduce le perdite dielettriche e diminuisce l'anisotropia X/Y/Z, con conseguente impedenza e risposta di fase più coerenti.





Q3: Qual è la frequenza operativa massima di F4BTMS450?
Il materiale mantiene una costante dielettrica stabile e basse perdite fino a 40 GHz, rendendolo adatto per applicazioni sensibili alla fase su un'ampia gamma di frequenze.





Q4: F4BTMS450 è adatto per applicazioni spaziali?
Sì. Presenta un'eccellente resistenza alle radiazioni, basse proprietà di degassamento che soddisfano i requisiti spaziali e prestazioni stabili da -55°C a +260°C, rendendolo qualificato per applicazioni aerospaziali e spaziali.





Q5: Quali spessori dielettrici sono disponibili per F4BTMS450?
Lo spessore minimo è 0,254 mm (10 mil), con disponibilità in incrementi di 0,127 mm fino a 6,35 mm (250 mil). Spessori personalizzati sono disponibili su richiesta.





Q6: F4BTMS450 può sostituire materiali importati?
Sì. F4BTMS450 è specificamente progettato come alternativa ad alta affidabilità a prodotti importati simili, offrendo proprietà elettriche, termiche e meccaniche comparabili o superiori.





Q7: Quali finiture superficiali sono compatibili con F4BTMS450?
HASL LF (come nel caso di progettazione), oro per immersione, argento per immersione, ENEPIG e OSP sono tutti compatibili con una corretta preparazione superficiale (trattamento al plasma) prima della finitura.





Q8: Tutti i valori nella tabella delle proprietà sono garantiti?
I dati forniti sono valori di misurazione tipici intesi ad aiutare nella selezione del materiale. Non costituiscono garanzie espresse o implicite. Gli utenti finali devono verificare l'idoneità per la loro specifica applicazione attraverso i propri test.





Conclusione

F4BTMS450 di Taizhou Wangling Insulating Material Factory rappresenta un significativo progresso nei laminati ad alta frequenza a base di PTFE. La sua innovativa combinazione di rinforzo in fibra di vetro ultra-sottile/ultra-fine con un elevato carico ceramico offre un effetto minimo della trama del vetro, un'eccellente stabilità dimensionale e prestazioni elettriche superiori, tutti attributi critici per radar sensibili alla fase, reti di alimentazione, antenne phased-array e comunicazioni satellitari. Come dimostrato dal caso di progettazione di PCB a 2 strati, caratterizzato da uno spessore di 0,6 mm, tracce/spazi di 4/6 mils e finitura HASL LF, F4BTMS450 si integra agevolmente nei flussi di lavoro di fabbricazione standard, soddisfacendo al contempo i requisiti esigenti delle applicazioni aerospaziali e di difesa. Per gli ingegneri che cercano un'alternativa affidabile e ad alte prestazioni ai materiali importati, F4BTMS450 offre una soluzione convincente e comprovata sul campo.
