Descrizione di prodotto
Cos'è il WL-CT350?
È un laminato ad alta frequenza a base di resina termoindurente prodotto dalla fabbrica di materiali isolanti Taizhou Wangling. Fa parte della serie WL-CT. Lo strato dielettrico è composto da resina idrocarburica, ceramica e tessuto in fibra di vetro. La costante dielettrica (Dk) è 3,48 a 10 GHz. Il fattore di dissipazione (Df) è 0,0039 a 10 GHz. Il materiale ha una Tg maggiore di 280°C. La conduttività termica è 0,70 W/(m·K). Il CTE negli assi X e Y è 11 e 14 ppm/°C. Il CTE dell'asse Z è 34 ppm/°C. Il materiale può essere lavorato utilizzando le tecniche standard FR-4. Questo è più semplice della lavorazione del PTFE. Il materiale offre migliore stabilità e coerenza nei circuiti.
Quale PCB può essere costruito con esso?
È possibile fornire una soluzione PCB RF completa a 2 strati. La scheda è basata sul materiale WL-CT350. Lo spessore finito è di 0,2 mm. Il peso del rame è di 1 oncia per strato. L'oro per immersione viene applicato come finitura superficiale. Su entrambi i lati non viene applicata alcuna maschera di saldatura. La serigrafia nera è stampata sullo strato superiore. La traccia e lo spazio minimi sono 6 e 7 mil. La dimensione minima del foro è 0,3 mm. Lo spessore della placcatura è di 20 µm. Lo standard di qualità è IPC Classe 2. Questa scheda è ideale per antenne di stazioni base, antenne satellitari, radar automobilistici, amplificatori di potenza, dispositivi RF e filtri.
Panoramica dei materiali
Il WL-CT350 è un laminato ad alta frequenza a base di resina termoindurente. È prodotto dalla fabbrica di materiali isolanti Taizhou Wangling. Fa parte della serie WL-CT. Lo strato dielettrico è composto da resina idrocarburica, ceramica e tessuto in fibra di vetro.
Il materiale offre prestazioni a bassa perdita. Soddisfa i requisiti per i progetti ad alta frequenza. La lavorazione PCB può essere eseguita utilizzando tecniche simili ai materiali FR-4. Questo è più semplice rispetto ai materiali PTFE. Sono garantite una migliore stabilità e coerenza nei circuiti. Il materiale può essere utilizzato come sostituto di prodotti stranieri simili.
La combinazione di resina idrocarburica e ceramica composita offre numerosi vantaggi:
Eccellente con poche perdite
Resistenza alle alte temperature
Stabilità della temperatura
Basso coefficiente di dilatazione termica
Tg elevata superiore a 280°C
Perché scegliere WL-CT350 rispetto al PTFE:
| Caratteristica |
WL-CT350 (termoindurente) |
Materiali a base di PTFE |
| Elaborazione |
Tecniche FR-4 standard |
Tecniche specializzate del PTFE |
| Tramite Preparazione |
Non è richiesto alcun attacco al sodio |
Spesso è necessario l'attacco al sodio |
| Movimentazione dei pannelli |
Movimentazione rigida e automatizzata |
Manovrabilità morbida e specializzata |
| Stabilità dimensionale |
Eccellente |
Buono (con rinforzo in vetro) |
| Tg |
>280°C |
N/A (il PTFE si ammorbidisce) |
| Incollaggio di fili |
Affidabile (termoindurente) |
Rischio di sollevamento del tampone |
| Costo |
Conveniente |
Più costoso |
Scheda tecnica WL-CT350
| Proprietà |
Condizione di prova |
Unità |
Valore WL-CT350 |
| Costante dielettrica (tipica) |
10GHz |
— |
3.48 |
| Costante dielettrica (progettazione) |
10GHz |
— |
3.66 |
| Tolleranza DK |
— |
— |
±0,05 |
| Fattore di dissipazione (tipico) |
2GHz |
— |
0,003 |
| |
10GHz |
— |
0,0039 |
| |
20GHz |
— |
0,0048 |
| TCDk |
Da -55°C a 150°C |
ppm/°C |
52 |
| Forza di pelatura (1 oz ED) |
— |
N/mm |
0,85 |
| (RTF da 1 oncia) |
— |
N/mm |
0,72 |
| Resistività del volume |
Condizione normale |
MΩ·cm |
1×10⁹ |
| Resistività superficiale |
Condizione normale |
MΩ |
4×10⁹ |
| Forza elettrica (direzione Z) |
5 kW, 500 V/s |
kV/mm |
31 |
| Tensione di rottura (direzione X/Y) |
5 kW, 500 V/s |
kV |
30 |
| Asse X CTE |
Da -55°C a 288°C |
ppm/°C |
11 |
| Asse Y CTE |
Da -55°C a 288°C |
ppm/°C |
14 |
| Asse Z CTE |
Da -55°C a 288°C |
ppm/°C |
34 |
| Stress termico |
288°C, 10 s, 3 volte |
— |
Nessuna delaminazione |
| Assorbimento d'acqua |
23,5±2°C, 24 ore |
% |
0,05 |
| Densità |
Temperatura normale |
g/cm³ |
1.9 |
| Temperatura di servizio a lungo termine |
— |
°C |
da -55 a +260 |
| Conducibilità termica |
Direzione Z |
W/(m·K) |
0,7 |
| Valore PIM (con rame RTF) |
— |
dBc |
≤ -157 |
| Infiammabilità |
UL94 |
Valutazione |
V-0 |
| Tg |
— |
°C |
>280 |
| Td |
Esordio |
°C |
386 |
| Contenuto di alogeni |
— |
— |
Alogenato |
| Composizione |
— |
— |
Idrocarburo + Ceramica + Tessuto di vetro |
Vantaggi principali del WL-CT350
| Caratteristica |
Beneficio |
| Dk è 3,48 ±0,05 |
La stretta tolleranza consente un controllo coerente dell'impedenza |
| Df è 0,0039 a 10 GHz |
La bassa perdita riduce al minimo l'attenuazione del segnale nei circuiti a microonde |
| La Tg è >280°C |
Resiste alla saldatura senza piombo senza deformazioni |
| Td è 386°C |
Buona resistenza alla decomposizione termica |
| TCDk è 52 ppm/°C |
Il Dk stabile alla temperatura garantisce prestazioni costanti |
| CTE X/Y è 11/14 ppm/°C |
Il CTE corrisponde al rame; eccellente stabilità dimensionale |
| CTE Z è 34 ppm/°C |
È garantita una buona affidabilità del foro passante placcato |
| La conduttività termica è 0,70 W/(m·K) |
La dissipazione del calore è migliorata per le applicazioni di potenza |
| L'assorbimento di umidità è dello 0,05% |
Il bassissimo assorbimento d'acqua garantisce prestazioni stabili |
| È stata raggiunta la classificazione UL94 V-0 |
È garantita la conformità alla sicurezza antincendio |
| Lavorabilità FR-4 |
Non è richiesta alcuna attrezzatura specializzata; costo di fabbricazione inferiore |
| Viene utilizzata la resina termoindurente |
Nessun rammollimento quando riscaldato; collegamento affidabile del filo |
| Viene fornita la resistenza alle radiazioni |
Adatto per applicazioni aerospaziali |
| È garantito un basso degassamento |
Adatto per applicazioni spaziali |
WL-CT350 e varianti della serie WL-CT
La serie WL-CT offre molteplici costanti dielettriche. Le opzioni sono elencate di seguito.
| Materiale |
Dk a 10 GHz |
Migliore applicazione |
| WL-CT300 |
3 |
RF generale |
| WL-CT330 |
3.3 |
RF e microonde |
| WL-CT338 |
3.38 |
RF ad alta frequenza |
| WL-CT348 |
3.48 |
RF, antenne, radar automobilistici |
| WL-CT410 |
4.1 |
Requisiti Dk più elevati |
| WL-CT615 |
6.15 |
Applicazioni ad alto DK |
Campi di applicazione
- Antenne per stazioni base e antenne satellitari.
- Radar automobilistici, sensori e sistemi di navigazione.
- Amplificatori di potenza.
- Teste satellitari ad alta frequenza.
- Dispositivi e filtri RF.
- Antenne WIMAX e antenne distribuite.

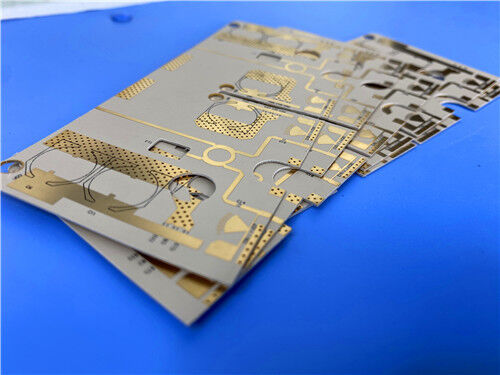

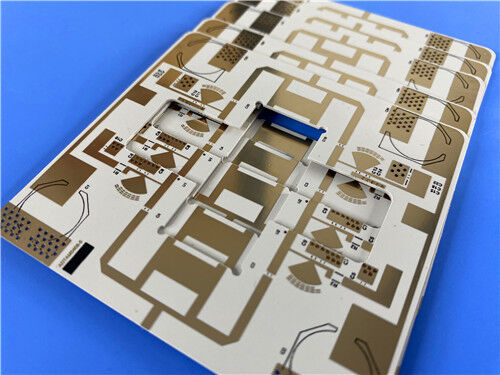

PCB RF personalizzato a 2 strati – Specifiche complete
È possibile fornire una soluzione PCB RF completa a 2 strati basata su WL-CT350. Le specifiche sono riportate di seguito.
Specifiche della scheda
| Specifica |
Dettaglio |
| Tipo di scheda |
PCB RF a 2 strati |
| Materiale di base |
WL-CT350 (nucleo da 0,102 mm/4 mil) |
| Spessore del pannello finito |
0,2 mm |
| Peso in rame finito |
1 oncia (35 µm) per strato |
| Dimensioni della scheda |
56,8 × 78,09 mm (1 pezzo) |
| Tolleranza dimensionale |
±0,15 mm |
| Traccia/spazio minimo |
6/7 mil |
| Dimensione minima del foro |
0,3 mm |
| Tramite lo spessore della placcatura |
20 µm |
| Finitura superficiale |
Oro da immersione (ENIG) |
| Maschera per saldatura superiore |
NO |
| Maschera per saldatura inferiore |
NO |
| Serigrafia superiore |
Nero |
| Serigrafia inferiore |
NO |
| Classificazione IPC |
Classe 2 |
| Formato dell'opera d'arte |
GerberRS-274-X |
| Test |
Test elettrico al 100% (prima della spedizione) |
| Disponibilità |
In tutto il mondo |
Principali vantaggi di questo design PCB
| Caratteristica |
Beneficio |
| Viene utilizzato il design RF a 2 strati |
Si ottiene un'implementazione del circuito RF semplice ed economica |
| Viene utilizzato il nucleo WL-CT350 (0,102 mm). |
Bassa perdita (0,0039), Dk stabile (3,48) e lavorabilità FR-4 |
| Pannello sottile da 0,2 mm |
Si ottiene un design ultraleggero e compatto |
| Vengono utilizzati 6/7 mil di traccia e spazio |
È possibile produrre circuiti RF di precisione e ad alta densità |
| Su entrambi i lati non viene utilizzata alcuna maschera di saldatura |
Peso e costi sono ridotti; Le prestazioni RF sono ottimizzate |
| Viene applicata la finitura oro immersione |
Ottima saldabilità; resistenza all'ossidazione; superficie piana |
| Viene utilizzato 20 µm tramite placcatura |
Sono garantite connessioni affidabili a foro passante placcato |
| La qualità IPC Classe 2 è soddisfatta |
Gli standard di qualità commerciale e industriale sono soddisfatti |
| Viene eseguito il test elettrico al 100%. |
L'integrità funzionale è garantita prima della spedizione |
Q1: Qual è la costante dielettrica del WL-CT350?
Il Dk tipico è 3,48 a 10 GHz e 23°C. Il design Dk è 3,66 a 10 GHz. La tolleranza Dk è ±0,05.
Q2: Come si confronta il WL-CT350 con i materiali PTFE?
WL-CT350 è un materiale idrocarburico termoindurente. Offre prestazioni ad alta frequenza simili al PTFE. Tuttavia, può essere elaborato utilizzando le tecniche FR-4 standard. Non è necessaria alcuna attrezzatura specializzata. Ciò riduce i costi di fabbricazione e i tempi di consegna. Offre inoltre una migliore stabilità dimensionale e affidabilità.
Q3: Qual è la temperatura operativa massima del WL-CT350?
La temperatura di servizio a lungo termine è compresa tra -55°C e +260°C. La Tg è maggiore di 280°C. Ciò garantisce prestazioni stabili durante la saldatura senza piombo. Garantisce inoltre affidabilità in ambienti ad alta temperatura.
Q4: Quali opzioni di lamina di rame sono disponibili per WL-CT350?
Sono disponibili due opzioni di lamina di rame:
Rame ED – adatto per applicazioni generali
Rame RTF: offre prestazioni PIM migliori (≤ -157 dBc), perdita del conduttore inferiore e incisione più precisa
Il rame RTF aggiunge circa 0,018 mm (0,7 mil) allo spessore dielettrico.
Pronto per iniziare?

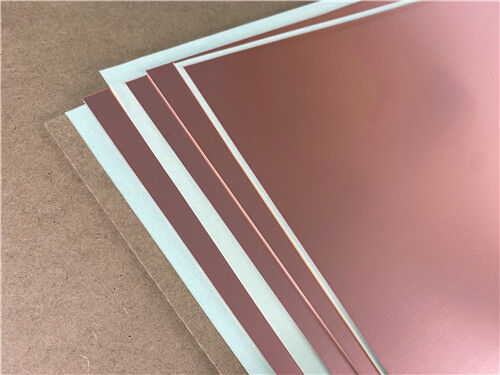

Può essere fornito il laminato grezzo WL-CT350. Sono disponibili anche varianti con supporto in alluminio. È possibile produrre PCB RF a 2 strati completamente realizzati con finitura dorata a immersione.
Contattaci oggi per:
Campionamento e test dei materiali
Assistenza nella progettazione di circuiti RF
Calcolo dell'impedenza e supporto alla progettazione
Quotazione PCB e revisione DFM
Supporto tecnico per la vostra applicazione specifica
