Riduzione delle perdite di segnale nei disegni ad alta frequenza: F4BTMS300 laminato Dk di 3 a 10 GHz con RTF Copper Foil

Descrizione di prodotto

Laminato per microonde F4BTMS300 di grado aerospaziale ad alte prestazioni e soluzione PCB personalizzata



Poiché i settori aerospaziale, della difesa e delle comunicazioni satellitari richiedono prestazioni e affidabilità sempre più elevate, la selezione dei materiali diventa fondamentale. Presso il nostro stabilimento di produzione cinese, siamo specializzati in circuiti stampati personalizzati ad alta frequenza e materiali di base, offrendo soluzioni basate su substrati avanzati. Questo articolo presenta l'eccezionale laminato F4BTMS300 – un composito a base di PTFE di grado aerospaziale sviluppato a livello nazionale – e presenta la nostra soluzione PCB di precisione a 2 strati su misura per sfruttarne appieno il potenziale.

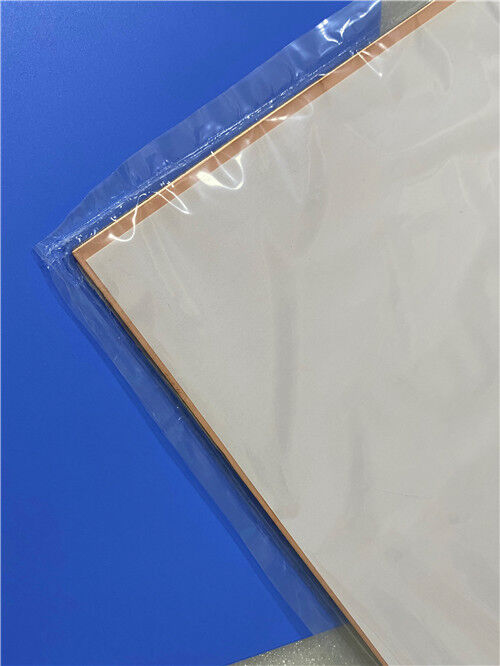

1. Panoramica del materiale F4BTMS300

La serie F4BTMS è una versione aggiornata della serie F4BTM, che incorpora significativi progressi tecnologici sia nella formulazione che nei processi di produzione. L'F4BTMS300, in particolare, è un composito ad alte prestazioni progettato per soddisfare le rigorose esigenze delle applicazioni aerospaziali e ad alta affidabilità, offrendo un'alternativa valida a materiali esteri comparabili.





Composizione del materiale e tecnologia

L'F4BTMS300 è un composito in PTFE (politetrafluoroetilene) riempito di ceramica rinforzato con tessuto di fibra di vetro ultra-sottile e ultra-fine. Le innovazioni chiave includono:



Elevato caricamento di ceramica: Un grande volume di nanocristalli speciali dispersi uniformemente viene miscelato con resina PTFE, migliorando significativamente le proprietà elettriche e meccaniche.



Effetto minimizzato della fibra di vetro: L'uso del rinforzo in fibra di vetro ultra-fine minimizza l'impatto negativo sulla propagazione delle onde elettromagnetiche, con conseguente minore perdita dielettrica e minore anisotropia.



Foglio di rame RTF standard: Il materiale è fornito di serie con foglio di rame RTF (Reverse Treated Foil) a bassa rugosità, che riduce la perdita del conduttore mantenendo un'eccellente resistenza allo sbucciamento. Può anche essere fornito con piastre di base in alluminio o rame per una migliore gestione termica.



Specifiche tecniche chiave (F4BTMS300)

Parametro tecnico del prodotto	Modello/Dati del prodotto		F4BTMS300
Caratteristiche del prodotto	Condizioni di prova	Unità	Valore
Costante dielettrica (tipica)	10 GHz	/	3
Tolleranza della costante dielettrica	/	/	±0.04
Costante dielettrica (valore di progetto)	10 GHz	/	3
Fattore di dissipazione (tipico)	10 GHz	/	0.0013
	20 GHz	/	0.0015
	40 GHz	/	0.0019
Coefficiente di temperatura della costante dielettrica	-55 °C ~ 150 °C	PPM/°C	-20
Resistenza allo sbucciamento	Rame RTF da 1 oz	N/mm	>1.2
Resistività volumetrica	Stato normale	MΩ·cm	≥1×10⁸
Resistenza superficiale	Stato normale	MΩ	≥1×10⁸
Resistenza elettrica (direzione Z)	5 kW, 500 V/s	KV/mm	>40
Tensione di breakdown (direzione XY)	5 kW, 500 V/s	KV	>52
CTE (direzione X, Y)	-55 °C ~ 288 °C	ppm/°C	10–11
CTE (direzione Z)	-55 °C ~ 288 °C	ppm/°C	22
Stress termico	260 °C, 10 s, 3 cicli	/	Nessuna delaminazione
Assorbimento d'acqua	20±2 °C, 24 ore	%	0.025
Densità	Temperatura ambiente	g/cm³	2.28
Temperatura operativa a lungo termine	Camera termica	°C	-55 ~ +260
Conducibilità termica	Direzione Z	W/(m·K)	0.58
Infiammabilità	/	UL-94	V-0
Composizione del materiale	/	/	PTFE, fibra di vetro ultra-sottile, ceramica





2. Caratteristiche e vantaggi principali

L'F4BTMS300 offre una combinazione unica di proprietà che lo rendono una scelta ideale per applicazioni mission-critical:



Tolleranza Dk ristretta (±0.04): Eccellente coerenza lotto per lotto garantisce prestazioni del circuito affidabili e ripetibili.



Perdita dielettrica ultra-bassa: Con un fattore di dissipazione basso fino a 0,0013 a 10 GHz e solo 0,0019 a 40 GHz, il materiale supporta una trasmissione del segnale ad alta efficienza su un'ampia gamma di frequenze.



Eccezionale stabilità di frequenza: Valori Dk stabili e basse perdite fino a 40 GHz lo rendono adatto per applicazioni sensibili alla fase.



Eccellente stabilità termica: Il basso TCDk (-20 ppm/°C) garantisce una fase e prestazioni elettriche stabili nell'intervallo da -55°C a +150°C.



Resistenza superiore alle radiazioni: Mantiene proprietà dielettriche e fisiche stabili dopo l'esposizione a dosi di radiazioni, fondamentale per le applicazioni spaziali.



Basso degassamento: Conforme ai requisiti aerospaziali per il degassamento sotto vuoto, garantendo l'idoneità per apparecchiature spaziali.



Basso CTE: Minima espansione termica X/Y/Z garantisce un'eccellente stabilità termica dimensionale e un'affidabile integrità dei fori metallizzati (PTH).



Conducibilità termica migliorata: Supporta applicazioni ad alta potenza con migliore dissipazione del calore rispetto ai materiali PTFE tradizionali.



Eccellente stabilità dimensionale e basso assorbimento di umidità: Garantisce prestazioni e affidabilità costanti in ambienti difficili.



Elaborazione PCB standard: Può essere fabbricato utilizzando processi standard per circuiti stampati a base di PTFE, con eccellente lavorabilità dimostrata per schemi di fori densi e circuiti a linea sottile.

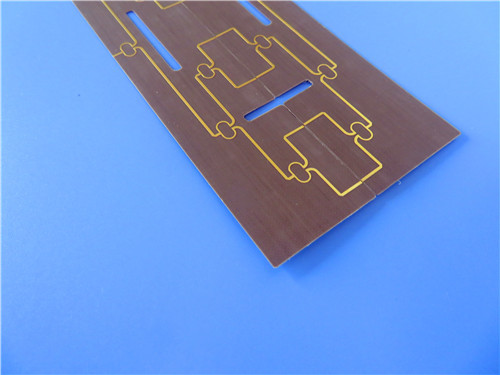

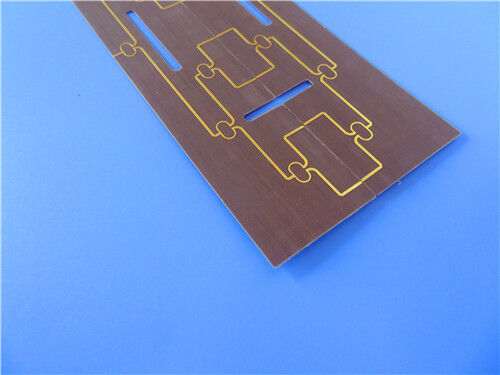

3. Soluzione PCB personalizzata a 2 strati su F4BTMS300

Sfruttando le proprietà avanzate dell'F4BTMS300, offriamo la seguente soluzione PCB rigida a 2 strati ingegnerizzata di precisione, ottimizzata per applicazioni ad alta frequenza e alta affidabilità, tra cui aerospaziale, radar e comunicazioni satellitari.





Dettagli di costruzione del PCB

Parametro	Specifiche
Materiale di base	F4BTMS300
Numero di strati	2
Dimensioni della scheda finita	66,04 mm × 78,00 mm (±0,15 mm)
Spessore della scheda finita	0,25 mm
Traccia/Spazio minimo	4 / 6 mils
Dimensione minima del foro	0,35 mm (solo foro passante; nessun via cieco)
Peso del rame dello strato esterno	1 oz (35 μm)
Spessore della placcatura dei via	20 μm
Finitura superficiale	ENIG (Nickel elettrolitico Oro per immersione)
Serigrafia superiore	Nessuna
Serigrafia inferiore	Nessuna
Maschera di saldatura superiore	Nessuna
Maschera di saldatura inferiore	Nessuna
Test elettrico	100% prima della spedizione
Standard di qualità accettato	IPC-Classe-2
Formato del disegno tecnico	Gerber RS-274-X
Disponibilità globale	Spedizione in tutto il mondo





Punti salienti di progettazione e produzione



Costruzione ultra-sottile: Con uno spessore finito di soli 0,25 mm e un nucleo di 5 mil (0,127 mm), questo PCB offre una soluzione a basso profilo e leggera, ideale per assemblaggi aerospaziali e a microonde compatti.



Capacità di caratteristiche fini: Il nostro processo supporta tracce/spazi di 4/6 mil e micro-via da 0,35 mm, consentendo progetti di circuiti densi ad alta frequenza con eccellente integrità del segnale.



Strati di rame ad alta conduttività: Rame da 1 oz (35 μm) su entrambi gli strati esterni, combinato con il foglio RTF a bassa rugosità, minimizza le perdite del conduttore per il funzionamento ad alta frequenza.



Interconnessioni affidabili: La finitura superficiale ENIG fornisce una superficie piatta, resistente all'ossidazione e altamente saldabile, garantendo un robusto fissaggio dei componenti e l'affidabilità del bonding.



Affidabilità robusta dei via: Con una placcatura dei via da 20 μm e il basso CTE dell'asse Z del materiale (22 ppm/°C), il PCB offre un'eccellente affidabilità dei fori metallizzati anche in condizioni di cicli termici.



Controllo qualità rigoroso: Ogni scheda è soggetta a test elettrici al 100% e prodotta secondo gli standard IPC-Classe-2, garantendo prestazioni e affidabilità costanti.





4. Applicazioni tipiche



Aerospaziale e difesa: Apparecchiature spaziali, elettronica di cabina, sistemi radar militari.



RF e microonde: Moduli di elaborazione del segnale ad alta frequenza, reti di alimentazione.



Sistemi di antenne: Antenne sensibili alla fase, antenne phased-array, antenne GPS/GNSS.



Comunicazioni satellitari: Transceiver, downconverter e altra elettronica di carico utile.



Test e misurazione: Apparecchiature di test ad alta frequenza e tester di chip.





5. Conclusione

In qualità di fornitore specializzato di circuiti stampati personalizzati ad alta frequenza, combiniamo le prestazioni avanzate dell'F4BTMS300 – il laminato di grado aerospaziale sviluppato a livello nazionale dalla Cina – con le nostre capacità di produzione di precisione per fornire soluzioni PCB di livello mondiale. La nostra offerta a 2 strati sfrutta appieno la stabilità dielettrica superiore, la gestione termica, la robustezza meccanica e la resistenza alle radiazioni dell'F4BTMS300, garantendo che le vostre applicazioni più esigenti raggiungano i massimi livelli di prestazioni e affidabilità.



Sia che stiate progettando per lo spazio, la difesa o le comunicazioni avanzate, il nostro team di ingegneri è pronto a supportare il vostro progetto. Per consulenze tecniche, campioni o ordini di produzione, contattateci oggi stesso. Non vediamo l'ora di essere il vostro partner di fiducia nell'innovazione ad alta frequenza.
