Descrizione di prodotto

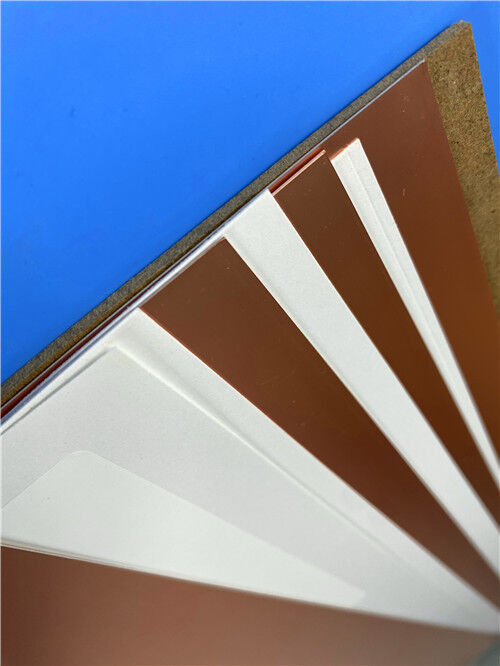

1Introduzione al F4BM245
F4BM245 è un laminato in fibra di vetro PTFE ad alte prestazioni prodotto dalla Taizhou Wangling Insulation Material Factory.È prodotto attraverso un processo scientificamente formulato che combina tessuto in fibra di vetro, resina di politetrafluoroetilene (PTFE) e pellicola di PTFE sotto rigorosi controlli di lavorazione.comprese le minori perdite dielettriche, una maggiore resistenza all'isolamento e una maggiore stabilità, che lo rendono un sostituto affidabile di prodotti stranieri simili.
IlSerie F4BMoffre un'ampia gamma di costanti dielettriche da 2,17 a 3.0F4BM245 ha una costante dielettrica di 2.45, raggiungendo un equilibrio ottimale tra basse perdite, stabilità dimensionale e redditività.
Opzioni di foglio di rame
Le varianti F4BM e F4BME condividono lo stesso strato dielettrico, ma differiscono nella selezione del foglio di rame:
| Variante | Tipo di foglio di rame | Caratteristiche chiave |
| F4BM245 | ED (elettrodeposito) rame | Adatto per applicazioni senza requisiti PIM; conveniente |
| F4BME245 | Fogli di rame trattati al contrario (RTF) | Performance PIM eccellente (≤ -159 dBc); controllo della linea più preciso; minore perdita di conduttore |
Regolando con precisione il rapporto tra la resina PTFE e il panno in fibra di vetro, Wangling ottiene un controllo costante dielettrico preciso mantenendo basse perdite e una maggiore stabilità dimensionale.Valori Dk più elevati corrispondono a un più alto contenuto di fibra di vetro, che si traduce in una migliore stabilità dimensionale, una minore CTE, una migliore prestazione di deriva di temperatura e un leggero aumento della perdita dielettrica.
2. Principali specifiche tecniche (F4BM245)
| Immobili | Condizione di prova | Unità | Valore F4BM245 |
| Costante dielettrica (tipica) @ 10 GHz | 10 GHz | ️ | 2.45 |
| Tolleranza di costante dielettrica | ️ | ️ | ± 0.05 |
| Fattore di dissipazione (tipico) @ 10 GHz | 10 GHz | ️ | 0.0012 |
| Fattore di dissipazione (tipico) @ 20 GHz | 20 GHz | ️ | 0.0017 |
| Coefficiente termico di Dk | -55°C a +150°C | ppm/°C | -120 |
| Resistenza al peeling (F4BM 1 oz ED) | ️ | N/mm | > 1.8 |
| Resistenza al desquamazione (F4BME 1 oz RTF) | ️ | N/mm | > 1.6 |
| Resistenza al volume | Stato normale | MΩ·cm | ≥ 6×106 |
| Resistenza superficiale | Stato normale | MΩ | ≥ 1 × 106 |
| Forza elettrica (direzione Z) | 5 kV, 500 V/s | kV/mm | > 25 |
| Tensione di rottura (direzione XY) | 5 kV, 500 V/s | kV | > 32 |
| CTE X asse | -55°C a +288°C | ppm/°C | 20 |
| CTE Asse Y | -55°C a +288°C | ppm/°C | 25 |
| CTE Z asse | -55°C a +288°C | ppm/°C | 187 |
| Stress termico | 260°C, 10 secondi, 3 cicli | ️ | Nessuna delaminazione |
| Assorbimento di umidità | 20±2°C, 24 ore | % | ≤ 0.08 |
| Densità | Temperatura ambiente | g/cm3 | 2.22 |
| Temperatura di funzionamento a lungo termine | ️ | °C | -55 a +260 |
| Conduttività termica (direzione Z) | ️ | W/(m·K) | 0.3 |
| Valore PIM (solo F4BME) | ️ | dBc | ≤ -159 |
| Infiammabilità | ️ | UL-94 | V-0 |
| Composizione del materiale | ️ | ️ | PTFE + tessuto in fibra di vetro |
3. Caratteristiche e vantaggi
F4BM245 offre una combinazione convincente di vantaggi prestazionali per i circuiti ad alta frequenza:
Ampia gamma di Dk (2.17 ¢ 3.0):Costanti dielettrici selezionabili e personalizzabili per soddisfare diversi requisiti di progettazione.
Basso fattore di dissipazione:La perdita ultra-bassa di 0,0012 @ 10 GHz garantisce un'elevata integrità del segnale e una perdita minima di inserimento.
Opzione F4BME con RTF Copper:Offre prestazioni PIM eccellenti (≤ -159 dBc), controllo di linea preciso e riduzione della perdita di conduttore per applicazioni RF esigenti.
Stabilità dimensionale:Il rapporto ottimizzato tra PTFE e fibra di vetro offre un'eccellente stabilità dimensionale e una bassa espansione termica.
Basso assorbimento dell'umidità (≤0,08%):Mantiene proprietà elettriche stabili in ambienti umidi.
Resistenza alle radiazioni e bassa emissione di gas:Adatto per applicazioni aerospaziali e spaziali.
Classificazione di infiammabilità UL 94 V-0:Risponde a severi requisiti di sicurezza.
Risparmio economico:Produzione di livello commerciale e di grandi volumi con un ottimo rapporto prezzo/prestazioni.
Dimensioni versatili:Disponibili diverse dimensioni di pannelli standard e personalizzate per ottimizzare l'utilizzo dei materiali e ridurre i costi.

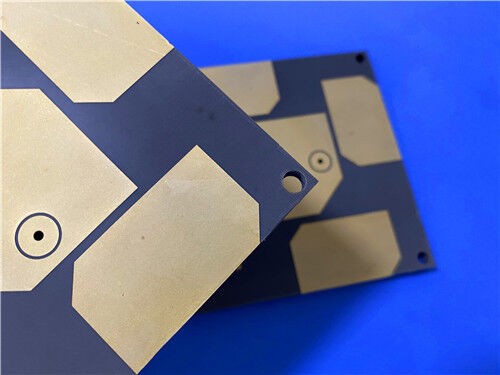

4. Soluzione PCB a due strati personalizzata su F4BM245
Sfruttando le proprietà avanzate di F4BM245, offriamo la seguente soluzione di PCB rigidi a due strati progettata con precisione.applicazioni di comunicazione via satellite che richiedono prestazioni elettriche eccellenti e stabilità meccanica.
![]()
Dettagli della costruzione del PCB
| Parametro | Specificità |
| Materiale di base | Wangling F4BM245 (ED Copper) |
| Numero di strati | 2 |
| Dimensione della tavola finita | 100 mm × 80 mm (± 0,15 mm) |
| Spessore della tavola finita | 0.6 mm |
| Traccia minima / spazio | 4 / 5 mils |
| Dimensione minima del foro | 0.3 mm (solo per fori trasparenti; senza vias cieche) |
| Peso del rame dello strato esterno | 1 oz (35 μm) |
| Via spessore del rivestimento | 20 μm |
| Finitura superficiale | Oro per immersione (ENIG) |
| Top Silkscreen | Nessuna |
| Fusoliera di fondo | Nessuna |
| Top Solder Mask | Nessuna |
| Maschera di saldatura inferiore | Nessuna |
| Prova elettrica | 100% prima della spedizione |
| Standard di qualità accettato | Classe IPC-2 |
| Formato delle opere d'arte | Gerber RS-274-X |
| Disponibilità globale | Spedizioni in tutto il mondo |
I punti salienti del design e della produzione
Spessore ottimizzato:Il nucleo di 0,508 mm (20 mil) fornisce un equilibrio ideale tra rigidità meccanica e prestazioni elettriche per i disegni a microonde.
Capacità di funzionamento:Supporta 4/5 mil trace/space e micro-vias da 0,3 mm, consentendo disegni di circuiti densi e ad alta frequenza.
Strati di rame a bassa perdita:1 oz (35 μm) di rame ED su entrambi i lati fornisce un'eccellente conducibilità per la trasmissione del segnale RF.
Interconnessioni affidabili:La finitura superficiale Immersion Gold garantisce una superficie piatta, resistente all'ossidazione e altamente soldata, supportando un'attaccatura robusta dei componenti.
Eccellente affidabilità della PTH:Con 20 μm tramite rivestimento e CTE a asse Z controllato, il PCB offre un'integrità affidabile di rivestimento attraverso foro.
Controllo di qualità rigoroso:Ogni scheda è sottoposta a test elettrici al 100% ed è prodotta secondo gli standard IPC-Class-2, garantendo qualità e prestazioni costanti.
5Applicazioni tipiche
F4BM245 è ampiamente utilizzato in una vasta gamma di applicazioni RF e microonde:
Microonde, RF e sistemi radar: moduli di elaborazione del segnale ad alta frequenza.
Fase-shifter: controllo preciso delle fasi per i fasci di formazione del fascio e per i fasci.
Divider di potenza, accoppiatori e combinatori: reti di distribuzione e combinazione di potenza.
Reti di alimentazione: distribuzione del segnale per gli array di antenne.
Antenne sensibili alla fase e antenne a serie di fasi: prestazioni di fase stabili per radar e comunicazioni.
Comunicazioni satellitari: apparecchiature satellitari spaziali e terrestri.
Antenne della stazione base: infrastrutture di comunicazione mobile.
6Conclusioni
Come fornitore specializzato di circuiti stampati ad alta frequenza su misura, uniamo le prestazioni comprovate diWangling F4BM245¢ un prodotto disponibile sul mercato,laminato di fibra di vetro PTFE ad alto volumecon eccellenti proprietà elettriche e meccaniche con le nostre capacità di produzione di precisione per fornire soluzioni PCB di livello mondiale.La nostra offerta a due strati sfrutta appieno le proprietà dielettriche stabili dell'F4BM245, basse perdite, stabilità dimensionale e convenienza, garantendo ai vostri progetti RF e microonde prestazioni e affidabilità ottimali.
Che si tratti di sviluppare sistemi radar, apparecchiature di comunicazione satellitare, antenne a serie a fasi o infrastrutture per stazioni base, il nostro team di ingegneri è pronto a supportare il vostro progetto.Per consultazioni tecniche, campioni, o ordini in volume, si prega di contattarci oggi.
