Luogo di origine: | La Cina |
Marca: | Bicheng Technologies Limited |
Certificazione: | UL |
Numero di modello: | BIC-453-V8.79 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD 9.99-99.99 |
Imballaggi particolari: | Vuoto |
Tempi di consegna: | 10 giorni lavorativi |
Termini di pagamento: | T/T / Paypal |
Capacità di alimentazione: | 45000 pezzi al mese |
Materiale di base: | FR-4 | Bordo densamente: | 1.6mm ±0.16 |
---|---|---|---|
Rame spesso: | 1OZ | Finitura superficia: | ENIG |
Colore della maschera della lega per saldatura: | Blu | Colore della leggenda componente: | Bianco |
PROVA: | Spedizione priore della prova elettrica di 100% |

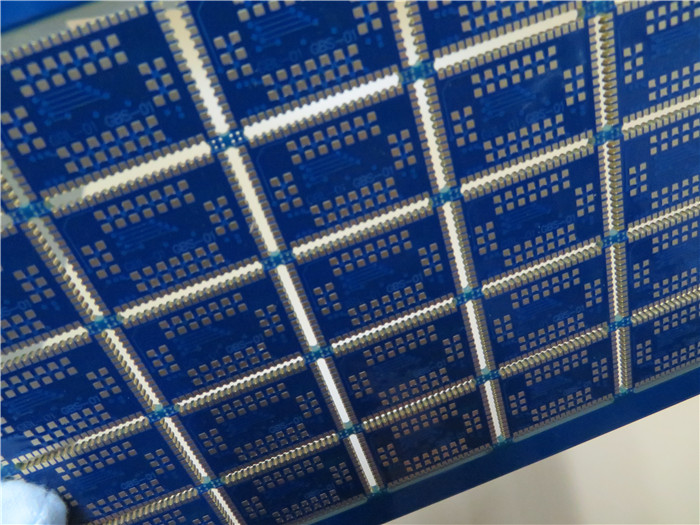

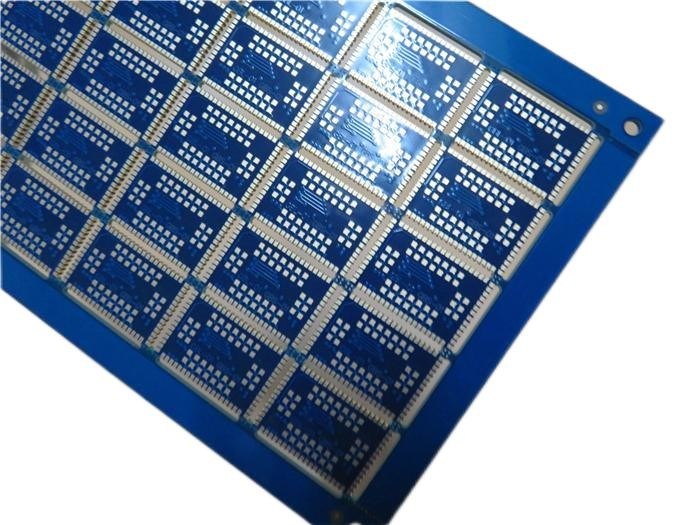

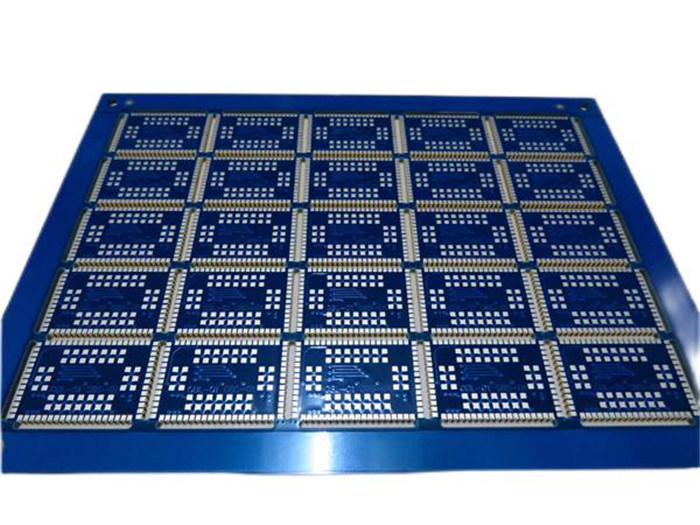

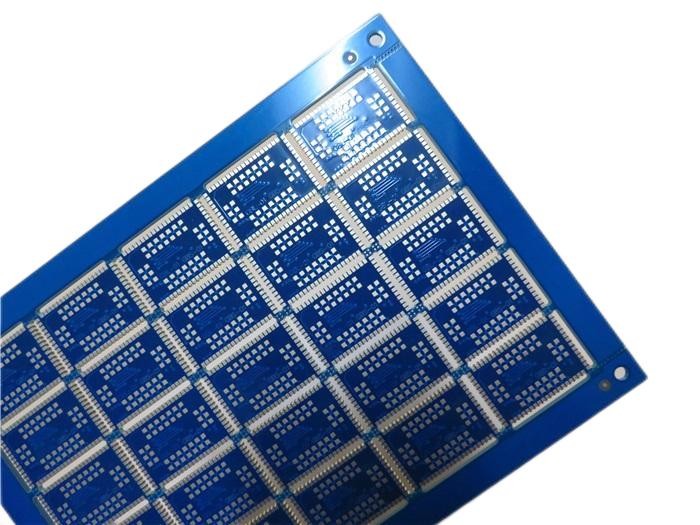

Circuiti turriti dei fori del PWB del bordo mezzi sviluppati su 1.6mm FR-4 con la maschera blu della lega per saldatura
(I bordi dei circuiti stampati sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
1,1 descrizione generale
Ciò è un tipo di PWB a più strati sviluppato sul substrato FR-4 con il Tg 135°C per l'applicazione dei ricevitori digitali. È spesso 1,6 millimetri con il silkscreen bianco (Taiyo) sulla maschera blu della lega per saldatura e l'oro di immersione sui cuscinetti. Il materiale di base proviene da Shengyi che fornisce 25 su PCBs per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.
1,2 caratteristiche e benefici
Assemblee senza piombo con una temperatura massima di riflusso di 260℃.
Buona resistenza di ossidazione e buona dissipazione di calore.
Buon effetto ombra
Prova elettrica e prova ad alta tensione
8000 tipi di PWB al mese
Nessuna quantità di ordine minimo. 1 pezzo è disponibile.
Prova gratuita del prototipo del PWB
1,4 specifiche del PWB
DIMENSIONE DEL PWB | 160,06 x 114.2mm=25PCS |
TIPO DEL BORDO | PWB a più strati |
Numero degli strati | un PWB di 4 strati |
Componenti di superficie del supporto | SÌ |
Attraverso le componenti del foro | SÌ |
ACCATASTAMENTO DI STRATO | Strato superiore --- 0.018mm +plating |
2116 dei PP (54%) + 1080 (64%) +2116 (54%) | |
Innerlayer 1 --- 0.018mm | |
Il centro FR-4 --- 0.79mm | |
Innerlayer 2 --- 0.018mm | |
2116 dei PP (54%) + 1080 (64%) +2116 (54%) | |
Strato inferiore --- 0.018mm +plating | |
TECNOLOGIA | |
Traccia e spazio minimi: | mil 7,8 mil/7,1 |
Fori minimi/massimi: | 0,4 millimetri /3.175 millimetro |
Numero dei fori differenti: | 5 |
Numero dei luoghi di perforazione: | 491 |
Numero delle scanalature macinate: | 60 |
Numero dei ritagli interni: | 0 |
Controllo di impedenza: | 0 |
Numero del dito dell'oro: | 0 |
MATERIALE DEL BORDO | |
In vetro epossidico: | FR-4 Tg135℃, S1141, Shengyi |
Esterno finale della stagnola: | 1 oncia |
Stagnola finale interna: | 0,5 once |
Altezza finale del PWB: | 1.6mm ±0.16 |
PLACCAGGIO E RICOPRIRE | |
Finitura superficia | Oro di immersione (22,5%) 0.1µm più del nichel di 3µm |
Saldi la maschera per applicarsi a: | ALTO e basso, minimo 12micron |
Colore della maschera della lega per saldatura: | Blu, R-500 BL, Onstatic |
Tipo della maschera della lega per saldatura: | LPSM |
CONTOUR/CUTTING | Percorso |
MARCATURA | |
Lato della leggenda componente | ALTO e basso. |
Colore della leggenda componente | Bianco, S-380W, Taiyo |
Produttore Name o logo: | Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
VIA | foro metallizzato (PTH), dimensione minima 0.3mm. |
VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" |
Placcatura del bordo: | 0,0029" |
Tolleranza del trapano: | 0,002" |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
1,4 applicazioni
GPS che segue dispositivo
Ricevitore di Digital
Trasformatori elettrici
Hub del commutatore
Modem di USB
Sistemi acustici portatili
Router 4G del modem
SpA economico
Giocatore del gioco
Convertitori
1,5 i nostri vantaggi
1. ISO9001, ISO14001, ISO13485, UL ha certificato la fabbrica fabbricante;
2. La fabbricazione del PWB è rigorosamente secondo le specifiche richieste;
3. La riunione del vostro PWB ha bisogno di dal prototipo a fabbricazione in serie;
4. Le capacità potenti del PWB sostengono vostri ricerca e sviluppo, vendite ed introduzione sul mercato;
5. Consegna sul tasso superiore di su tempo consegna di tempo 98%;
6. capacità dell'uscita 30000㎡ al mese;
7. Capacità del PWB del prototipo a capacità di produzione in volume;
8. Classe 3 della classe 2/IPC di IPC;
1,6 nuove esposizioni di mezzi fori PCBs
