F4BME220 Laminato ad alta frequenza con foglio di rame RTF produzione PCB bifacciale per microonde, RF, radar

Descrizione di prodotto

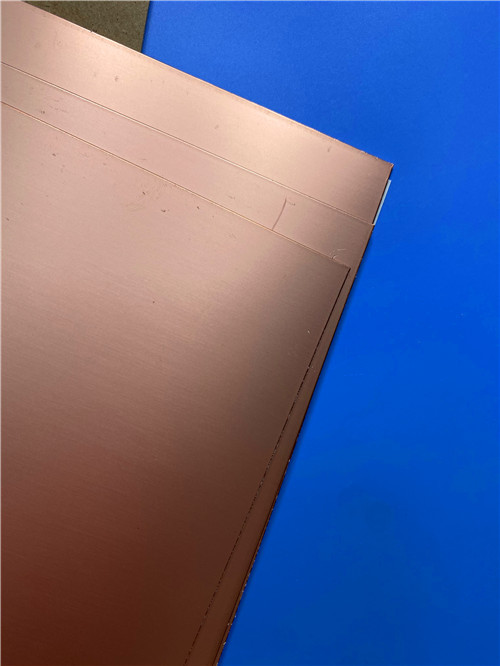

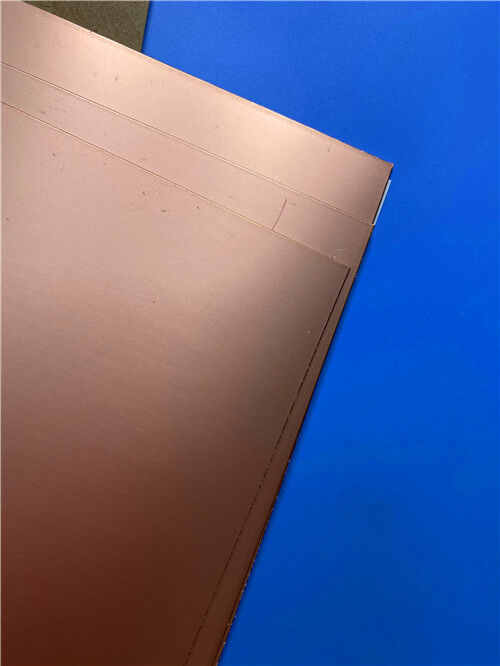

1. Introduzione al laminato ad alta frequenza F4BME220

F4BME220 è un laminato in fibra di vetro PTFE di alta qualità prodotto dalla Taizhou Wangling Insulation Material Factory. Viene prodotto attraverso un processo scientificamente formulato che combina tessuto in fibra di vetro, resina politetrafluoroetilene (PTFE) e film in PTFE sotto rigorosi controlli di produzione. Rispetto alla precedente serie F4B, la serie F4BME offre prestazioni elettriche significativamente migliorate, tra cui una gamma più ampia di costanti dielettriche, minore perdita dielettrica, maggiore resistenza di isolamento e migliore stabilità, rendendolo un sostituto affidabile per prodotti esteri simili.



Le serie F4BM e F4BME condividono lo stesso strato dielettrico ma differiscono nella scelta del foglio di rame:

Variante	Tipo di foglio di rame	Caratteristiche chiave
F4BM	Rame ED (elettrodepositato)	Adatto per applicazioni senza requisiti PIM; conveniente
F4BME	Foglio trattato al contrario (RTF)	Eccellenti prestazioni PIM (≤ -159 dBc); controllo della linea più preciso; minore perdita del conduttore



Regolando con precisione il rapporto tra resina PTFE e tessuto in fibra di vetro, Wangling ottiene un controllo accurato della costante dielettrica su una gamma di 2,17 a 3,0, con personalizzazione disponibile. Valori Dk più elevati corrispondono a un maggiore contenuto di fibra di vetro, con conseguente miglioramento della stabilità dimensionale, minore CTE, migliori prestazioni di deriva termica e un leggero aumento della perdita dielettrica.



F4BME220 presenta specificamente una costante dielettrica di 2,20, offrendo un equilibrio ottimale tra perdita ultra-bassa, eccellenti prestazioni PIM e convenienza per applicazioni commerciali ad alto volume.



2. Specifiche tecniche chiave (F4BME220)

Proprietà	Condizione di prova	Unità	Valore F4BME220
Costante dielettrica (tipica) @ 10 GHz	10 GHz	—	2,2
Tolleranza costante dielettrica	—	—	±0,04
Fattore di dissipazione (tipico) @ 10 GHz	10 GHz	—	0,001
Fattore di dissipazione (tipico) @ 20 GHz	20 GHz	—	0,0014
Coefficiente termico di Dk	-55°C a +150°C	ppm/°C	-142
Resistenza allo sbucciamento (F4BM – 1 oz ED)	—	N/mm	>1,8
Resistenza allo sbucciamento (F4BME – 1 oz RTF)	—	N/mm	>1,6
Resistività volumetrica	Stato normale	MΩ·cm	≥6×10⁶
Resistività superficiale	Stato normale	MΩ	≥1×10⁶
Resistenza elettrica (direzione Z)	5 kV, 500 V/s	kV/mm	>23
Tensione di breakdown (direzione XY)	5 kV, 500 V/s	kV	>30
CTE – direzione XY	-55°C a +288°C	ppm/°C	25–34
CTE – direzione Z	-55°C a +288°C	ppm/°C	240
Stress termico	260°C, 10s, 3 cicli	—	Nessuna delaminazione
Assorbimento di umidità	20±2°C, 24 ore	%	≤0,08
Densità	Temperatura ambiente	g/cm³	2,18
Temperatura operativa a lungo termine	—	°C	-55 a +260
Conducibilità termica (direzione Z)	—	W/(m·K)	0,24
Valore PIM (solo F4BME)	—	dBc	≤ -159
Infiammabilità	—	UL-94	V-0
Composizione del materiale	—	—	PTFE + Tessuto in fibra di vetro + Foglio di rame RTF



Nota: F4BME utilizza foglio di rame RTF (Reverse-Treated Foil); F4BM utilizza foglio di rame ED.





3. Caratteristiche e vantaggi

F4BME220 offre un set completo di vantaggi per i progetti di circuiti ad alta frequenza:



Caratteristica	Descrizione
Ampia gamma Dk (2,17 – 3,0)	Costanti dielettriche selezionabili e personalizzabili per soddisfare diversi requisiti di progettazione
Fattore di dissipazione ultra-basso	0,0010 @ 10 GHz – tra i più bassi della sua categoria
Foglio di rame RTF	Il foglio trattato al contrario offre eccellenti prestazioni PIM (≤ -159 dBc)
Basso coefficiente termico di Dk	-142 ppm/°C garantisce prestazioni stabili in tutto l'intervallo di temperatura
Infiammabilità UL 94 V-0	Soddisfa rigorosi requisiti di sicurezza
Dimensioni diversificate	Disponibili diverse dimensioni di pannello standard e personalizzate





Eccellenti prestazioni PIM: Il foglio di rame RTF di F4BME offre valori PIM ≤ -159 dBc, garantendo una trasmissione del segnale pulita in sistemi RF esigenti.



Perdita ultra-bassa: Con un fattore di dissipazione di soli 0,0010 a 10 GHz, F4BME220 minimizza la perdita di inserzione per progetti ad alta efficienza.



Stabilità migliorata: Tolleranza Dk ristretta (±0,04) e basso assorbimento di umidità (≤0,08%) garantiscono prestazioni elettriche costanti.



Resistenza alle radiazioni e basso degassamento: Adatto per applicazioni aerospaziali e spaziali.



Conveniente: Produzione commerciale di alta qualità e ad alto volume con un eccellente rapporto prezzo-prestazioni.



Stabilità dimensionale: Il rapporto ottimizzato PTFE-fibra di vetro fornisce un'eccellente stabilità dimensionale e una bassa espansione termica.



Elaborazione versatile: Supporta i processi standard di produzione di PCB con un'eccellente lavorabilità dimostrata per circuiti a linea sottile e schemi di fori densi.



Disponibilità commerciale: Capacità di produzione di massa con dimensioni diversificate per ottimizzare l'utilizzo del materiale e ridurre i costi.

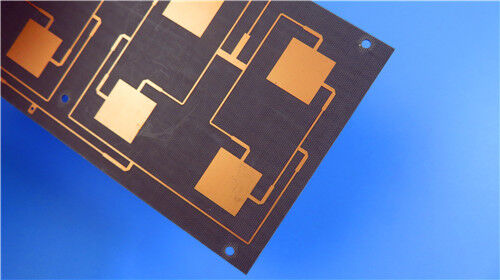

4. Soluzione PCB rigida ultra-sottile a 2 strati personalizzata su F4BME220

Sfruttando le proprietà avanzate di F4BME220, offriamo la seguente soluzione PCB rigida ultra-sottile a 2 strati ingegnerizzata con precisione. Questo design è ideale per applicazioni RF, microonde e antenna con vincoli di spazio che richiedono prestazioni elettriche eccezionali e flessibilità meccanica.





Dettagli di costruzione del PCB

Parametro	Specifiche
Materiale di base	Wangling F4BME220 (rame RTF)
Numero di strati	2
Dimensioni del pannello finito	79 mm × 65,3 mm (±0,15 mm)
Spessore del pannello finito	0,1 mm (ultra-sottile)
Traccia/spazio minimo	5 / 8 mils
Dimensioni minime del foro	0,25 mm (solo foro passante; nessun via cieco)
Peso del rame dello strato esterno	1 oz (35 μm)
Spessore della placcatura delle vie	20 μm
Finitura superficiale	Oro per immersione (ENIG)
Serigrafia superiore	Bianco
Serigrafia inferiore	Nessuno
Maschera di saldatura superiore	Verde
Maschera di saldatura inferiore	Nessuno
Test elettrici	100% prima della spedizione
Standard di qualità accettato	IPC-Classe-2
Formato artwork	Gerber RS-274-X
Disponibilità globale	Spedizione in tutto il mondo





Punti salienti del design e della produzione



Profilo ultra-sottile: Con uno spessore finito di soli 0,1 mm e un nucleo di 0,1 mm, questo PCB offre una soluzione a profilo eccezionalmente basso e leggero — uno dei più sottili disponibili nel settore — ideale per dispositivi portatili compatti, assemblaggi flessibili e moduli RF con vincoli di spazio.



Capacità di caratteristiche fini: Supporta tracce/spazi da 5/8 mil e micro-vie da 0,25 mm, consentendo layout di circuiti densi ad alta frequenza con eccellente integrità del segnale.



Strati di rame a bassa perdita: rame RTF da 1 oz (35 μm) su entrambi i lati offre un'eccellente conduttività con ridotta perdita del conduttore e prestazioni PIM superiori.



Maschera di saldatura verde sulla parte superiore: Fornisce protezione per lo strato di rame superiore consentendo al contempo l'ispezione visiva e l'assemblaggio.



Interconnessioni affidabili: La finitura superficiale in oro per immersione offre una superficie piana, resistente all'ossidazione e altamente saldabile, garantendo un fissaggio robusto dei componenti e un'affidabilità a lungo termine.



Eccellente affidabilità PTH: Con una placcatura delle vie da 20 μm, il PCB offre un'affidabile integrità dei fori passanti placcati nonostante la costruzione ultra-sottile.



Controllo qualità rigoroso: Ogni scheda viene sottoposta a test elettrici al 100% ed è prodotta secondo gli standard IPC-Class-2, garantendo qualità e prestazioni costanti.





Considerazioni critiche sul design

A causa dello spessore dielettrico ultra-sottile di 0,1 mm, questo design del PCB richiede un'attenta manipolazione durante la fabbricazione e l'assemblaggio. Le considerazioni chiave includono:



Minimizzazione della deformazione: Vengono impiegate speciali tecniche di lavorazione per mantenere la planarità durante la laminazione e la saldatura.



Incisione di precisione: La capacità di caratteristiche fini (5/8 mil) richiede processi di incisione ad alta risoluzione.



Impedenza controllata: Il sottile dielettrico consente un controllo dell'impedenza preciso per progetti ad alta frequenza.



Limitazione delle dimensioni del pannello: Per spessori ≤0,2 mm, la dimensione massima del pannello è limitata a 500×610 mm per mantenere la resa di processo e la qualità.





5. Applicazioni tipiche

F4BME220 e la sua implementazione PCB ultra-sottile sono ideali per una vasta gamma di applicazioni ad alta frequenza e con vincoli di spazio:



Sistemi microonde, RF e radar: Moduli di elaborazione e trasmissione del segnale ad alta frequenza.



Sfasatori: Controllo di fase di precisione per beamforming e phased array.



Divisori di potenza, accoppiatori e combinatori: Reti di distribuzione e combinazione di potenza.



Reti di alimentazione: Distribuzione del segnale per array di antenne.



Antenne phased array: Elementi antenna compatti e leggeri per radar e comunicazioni.



Comunicazioni satellitari: Apparecchiature satellitari a bordo e a terra che richiedono un basso degassamento.



Antenne per stazioni base: Infrastrutture di comunicazione mobile.



Componenti passivi: Filtri, mixer e altri dispositivi RF passivi.





6. Conclusione

In qualità di fornitore specializzato di circuiti stampati personalizzati ad alta frequenza, combiniamo le prestazioni comprovate di Wangling F4BME220 – un laminato in fibra di vetro PTFE commerciale a bassissima perdita con eccellenti prestazioni PIM – con le nostre capacità di produzione di precisione per fornire soluzioni PCB di livello mondiale. La nostra offerta a 2 strati ultra-sottile sfrutta appieno le stabili proprietà dielettriche di F4BME220, la perdita ultra-bassa (0,0010 @ 10 GHz), le eccellenti prestazioni PIM (≤ -159 dBc) e la stabilità dimensionale, garantendo che i vostri progetti RF, microonde e antenna più esigenti raggiungano prestazioni ottimali nei fattori di forma più compatti.





Sia che stiate sviluppando antenne phased array, apparecchiature di comunicazione satellitare, infrastrutture per stazioni base o moduli RF compatti, il nostro team di ingegneri è pronto a supportare il vostro progetto. Per consulenze tecniche, campioni o ordini di volume, contattateci oggi stesso. Non vediamo l'ora di essere il vostro partner di fiducia nell'innovazione ad alta frequenza.
