WL-CT615 DK6.15 Soluzione per PCB a due strati ad alte prestazioni termo-resistente idrocarburi/laminato ceramico e personalizzato

Descrizione di prodotto

WL-CT615 Soluzione per PCB a due strati ad alte prestazioni termosolita idrocarburo/laminato ceramico e personalizzato

Introduzione al WL-CT615

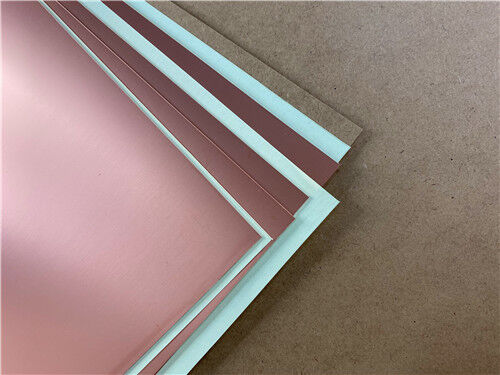

WL-CT615 è un laminato ad alta frequenza a base di resina termoassorbente ad alte prestazioni prodotto dalla Taizhou Wangling Insulation Material Factory.Serie WL-CTdi laminati di tessuto in fibra di vetro in ceramica polimerico organico rivestiti di rame. Lo strato dielettrico è composto da resina di idrocarburi, riempitivi in ceramica e rinforzo di tessuto in fibra di vetro,fornendo prestazioni eccellenti a basse perdite mantenendo una eccezionale processabilità dei PCB.

Uno dei principali vantaggi del WL-CT615 è il suoTrasformazione compatibile con FR4A differenza dei materiali a base di PTFE che richiedono una manipolazione specializzata, il WL-CT615 può essere lavorato utilizzando tecniche di fabbricazione standard FR4,offrendo stabilità e consistenza dei circuiti superiori, semplificando significativamente il processo di fabbricazioneQuesto lo rende un sostituto ideale per prodotti stranieri simili.

Ilresine di idrocarburi- esistema in ceramica compositaoffre perdite dielettriche eccezionalmente basse, resistenza ad alte temperature e eccellente stabilità a temperatura.assicurando la stabilità dimensionale e una qualità affidabile del foramento anche a temperature elevate.

La serie WL-CT offre una vasta gamma di costanti dielettriche, tra cui 3.00, 3.30, 3.38, 3.48, 4.10, e 6.15, offrendo flessibilità di progettazione per varie applicazioni.

Opzioni di foglio di rame

Nota: il WL-CT615 è limitato solo al foglio di rame ED. Altri modelli WL-CT possono essere forniti con rame ED o RTF.

Le principali specifiche tecniche (WL-CT615)

Caratteristiche e vantaggi

Il WL-CT615 offre una serie completa di vantaggi per applicazioni ad alta frequenza e alta affidabilità:

Processo di elaborazione compatibile con FR4:Può essere fabbricato utilizzando tecniche di produzione standard FR4 senza necessità di lavorazioni specializzate, a differenza dei materiali PTFE. Ciò semplifica la produzione, riduce i costi e migliora la consistenza del circuito.

Stabilità termica superiore:Con un Tg elevato (> 280°C) e un TCDk basso (-122 ppm/°C), il WL-CT615 mantiene prestazioni elettriche stabili in un'ampia gamma di temperature.

Alta affidabilità della PTH:La bassa CTE dell'asse Z (33 ppm/°C) combinata con la CTE XY abbinata al rame garantisce un'integrità affidabile del forato sotto il ciclo termico.

Eccellente gestione termica:La conduttività termica di 0,72 W/m·K, superiore ai materiali termoplastici tipici, consente una dissipazione del calore efficiente nelle applicazioni di potenza.

Resistenza alle radiazioni e bassa emissione di gas:Adatto per applicazioni aerospaziali, spaziali e di difesa che richiedono un'affidabilità eccezionale.

Opzioni di design versatili:Disponibile in valori multipli di Dk e compatibile con piastre di base in alluminio per schermatura e dissipazione del calore.

Risparmio economico:Produzione di livello commerciale e di grandi volumi con un ottimo rapporto prezzo/prestazioni.

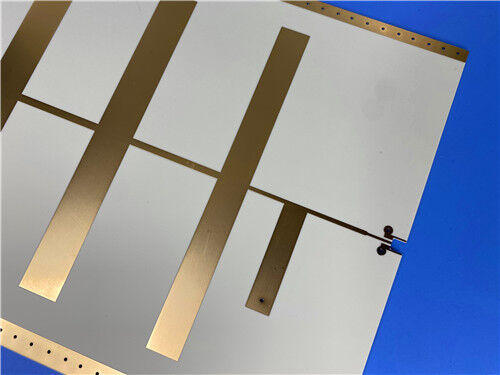

Soluzione PCB a due strati personalizzata su WL-CT615

Sfruttando le proprietà avanzate di WL-CT615, offriamo la seguente soluzione rigida a 2 strati di PCB progettata con precisione.Questo progetto è ideale per applicazioni ad alta frequenza che richiedono un'eccellente stabilità termica, elaborazione compatibile con FR4 e affidabilitàprestazioni elettriche.

Dettagli della costruzione del PCB

I punti salienti del design e della produzione

Processo di elaborazione compatibile con FR4:Il WL-CT615 può essere lavorato utilizzando tecniche di produzione standard FR4, offrendo tempi di consegna più brevi, costi inferiori e consistenza del circuito superiore rispetto ai materiali a base di PTFE.

Progettazione ad alta DQ:Con un Dk di 6,15 ± 0.15, questo PCB consente una significativa riduzione delle dimensioni del circuito, ideale per moduli RF e microonde compatti.

Capacità di funzionamento:Supporta 4/5 mil trace/space e micro-vias da 0,4 mm, consentendo disegni di circuiti ad alta frequenza densi.

Maschera di saldatura verde su entrambi i lati:Fornisce una protezione completa per gli strati di rame superiore e inferiore, garantendo l'affidabilità a lungo termine.

Settimo bianco su entrambi i lati:L'identificazione chiara dei componenti su entrambi i lati facilita l'assemblaggio e l'ispezione.

Finitura superficiale ENEPIG: nichel senza elettroless oro immersione palladio senza elettro(ENEPIG) fornisce una superficie piatta e altamente saldabile con un'eccellente resistenza all'ossidazione.garantire una capacità superiore di legame del filo e un'affidabilità a lungo termine, ideale per applicazioni aerospaziali e di difesa ad alta affidabilità.

Eccellente affidabilità della PTH:Con una larghezza di 20 μm attraverso il rivestimento e una bassa CTE dell'asse Z (33 ppm/°C), il PCB offre un'eccellente integrità di rivestimento attraverso il foro.

Controllo di qualità rigoroso:Ogni scheda è sottoposta a test elettrici al 100% ed è prodotta secondo gli standard IPC-Class-2, garantendo qualità e prestazioni costanti.

Applicazioni tipiche

Antenne per stazioni base e antenne per satelliti

Radar, sensori e sistemi di navigazione per autoveicoli

Amplificatori di potenza

Capi ad alta frequenza satellitari

Dispositivi e filtri RF

Antenne WiMAX e antenne distribuite

Antenne a serie di fasi e reti di formazione del fascio

Equipaggiamento aerospaziale e di difesa

Conclusioni

Come fornitore specializzato di circuiti stampati ad alta frequenza su misura, uniamo le prestazioni comprovate diWangling WL-CT615- un laminato termodinamica idrocarburo/ceramica con eccezionale stabilità termica, lavorazione compatibile con FR4,e alta affidabilità con le nostre capacità di produzione di precisione per fornire soluzioni PCB di livello mondialeLa nostra offerta a due strati sfrutta appieno l'alta costante dielettrica (6,15), la bassa perdita (0,0040 @ 10 GHz), l'elevato Tg (> 280°C), la CTE abbinata al rame e la conduttività termica superiore (0,72 W/m·K) del WL-CT615,assicurando la vostra RF più esigente, aerospaziale e di difesa raggiungono prestazioni e affidabilità ottimali.

Che si tratti di sistemi radar per automobili, carichi utili per la comunicazione satellitare, antenne per stazioni base o amplificatori RF ad alta potenza, il nostro team di ingegneri è pronto a supportare il vostro progetto.

Per consultazioni tecniche, campioni o ordini in volume, contattateci oggi.

Non vediamo l'ora di essere il vostro partner di fiducia nell'innovazione ad alta frequenza.
